C anon - одна з найбільш затребуваних марок сучасних принтерів. Вони відрізняються високою надійністю, якістю комплектуючих та витратних матеріалів. Картриджі C anon - основний компонент пристрою, використання якого в оригінальному виконанні дозволяє гарантувати стабільність роботи техніки, отримання яскравих і чітких копій.

Виробником представлені лазерні і струменеві моделі принтерів, для роботи кожної з цих груп застосовується відповідний тип картриджів, що відрізняються між собою конструкцією і принципом роботи.

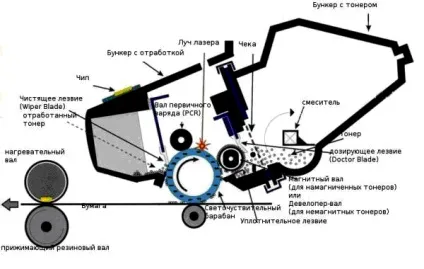

Пристрій картриджа для лазерного принтера

Конструктивно такий картридж можна розділити на 2 основні блоки, які скріплені між собою металевими штифтами з боків. У перший входять такі елементи конструкції як

бункер з тонером (2) (кольоровим або чорним порошком-тонером, який виконує роль фарби);

магнітний вал (6), призначений для витягування тонера з бункера;

дозуюче лезо або DOCTOR BLADE (4), який представляє собою вузьку металеву пластину, на крайку якої нанесений шар поліуретану (деталь картриджа необхідна для регулювання кількості тонера на магнітному валу);

Картридж в розібраному вигляді

Основними елементами конструкції другого функціонального блоку

бункер відпрацювання (1) - місце скупчення відпрацьованого стертий тонера;

фотобарабан (3), покритий фоточутливої ​​напівпровідникової плівкою (використовується для формування зображення шляхом перенесення дзеркального відбитка на папір);

гумовий вал (вал первинного заряду, коротрон, зарядник) (7) необхідний для формування рівномірного негативного заряду фотобарабана;

ракель (5) використовується для того, щоб зчищати залишки тонера в бункер для відпрацювання з фотобарабана.

Для герметизації картриджа в місцях стиків його деталей використовується фетровий ущільнювач різної форми і розмірів.

Як влаштований картридж Canon

Пристрій картриджа струменевого принтера Canon

Картридж струменевого принтера Canon - змінний елемент, який представляє собою ємність з чорнилом. За принципом дії моделей вони поділяються на дві групи в залежності від наявності голівки.

Конструкція картриджів без головки

Конструктивно картридж без головки являє собою контейнер з системою перехідних клапанів і камер, наповнений чорнилом. В їх нижній частині є клапан, який регулює надходження чорнила на штуцер головки принтера. При установці картриджа цей штуцер відсуває клапан і вводиться в контейнер, наповнений чорнилом. Отвір ущільнено по всьому діаметру гумової ущільнювальної манжетою. Для того щоб в процесі роботи тиск всередині камери вирівнювалося, в її верхній частині передбачено отвір.

Картриджі з друкуючої головкою

При наявності голівки картриджі в залежності від своєї конструкції діляться на два види. У першому випадку головка і резервуар (один або кілька в залежності від кількості кольорів), наповнений вбираючим матеріалом, розташовуються в єдиному корпусі. Для того щоб запобігти засмічення подають сопел перед друкуючим вузлом розташовується фільтр. Це одноразові змінні елементи, які можна дозаправити тільки через верхні отвори для вирівнювання тиску.

Картридж з друкуючої головкою

В іншому конструктивному виконанні картридж Canon представляє собою герметичну ємність, всередині якої знаходиться друкуюча головка і пружина, розпирає гнучкі стінки. Перед друкуючої головкою розташовується фільтр. Знижений тиск в камері підтримується за рахунок пружини, що дозволяє врівноважити силу тяжіння і не допустити витікання чорнила. Картриджі такої конструкції дуже добре піддаються повторній заправці, а герметичність контейнера не дозволяють підсихати соплам.
