Як вивести трубу через дах з профнастилу прохід труби через дах

На сьогоднішній день покрівля з профнастилу одна з найпоширеніших.

Її зручно встановлювати, у неї відмінні технічні та експлуатаційні характеристики, і вона облаем широкою гамою кольорів.

Але, незважаючи на всю зручність монтажу, іноді такий дах починає протікати, і часто ця текти виникає в тому місці, де знаходиться пічна труба.

Сьогодні ми максимально повно розкриємо питання, як вивести трубу через дах з профнастилу.

Де краще виводити

1. Якщо димохід розташовується в межах 1,5 метра від коника, він має бути хоч греблю гати на 30 см.
2. Якщо димохід розташовується в межах 1,5-3 метрів від коника, його висота повинна відповідати висоті даху.
3. Якщо димохід розташовується в межах 3-10 метрів від коника, висота труби повинна бути на 12 градусів нижче коника.

Дотримуватися дані рекомендації дуже важливо.

При заниженні висоти димоходу тяга може виявитися недостатньою, при завищенні збільшиться ризик появи конденсату, а він дуже шкідливий, тому що містить кислоти, що руйнують пічної цегла.

Але в СНиП не вказано де краще розташувати прохід труби через дах з профнастилу. У той же час фахівці радять розміщувати його на конику, або максимально близько до нього.

• По-перше, це буде перешкоджати попаданню диму на горище.
• По-друге, в холодній зоні залишиться найменша частина димоходу, що стоятиме на перешкоді утворенню конденсату.

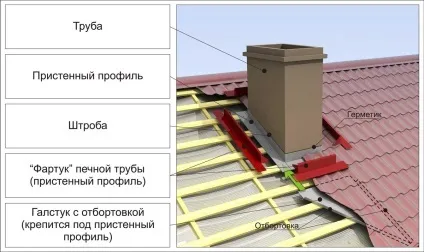

Монтаж примикання до прямокутного димоходу

Щоб в місці виведення димоходу не виникло протікання необхідно правильно виконати примикання. Для цього виготовляється так званий фартух. Його головне завдання полягає в зборі та відведення води, яка може потрапити в проміжок між трубою і профнастилом. Як правило, роблять нижню (основне) і верхнє (декоративне) примикання.

Для нижнього примикання знадобиться лист оцинкованої сталі, і стандартні планки з тієї ж стали 150 на 230 мм. На таких планках зверху є загин під штробу 20 мм, а знизу загин для захисту від протікання 16 мм. Порядок роботи під час монтажу наступний:

1. Установка листа оцинкованої сталі від нижнього краю димоходу до карниза. Замість нього допускається використання краватки.
2. Штробірованіе димоходу. Для цього планки примикання щільно приставляються до труби, будівельним олівцем, або маркером відзначається лінія по краю загину для штроби. Саме штробірованіе зручно робити болгаркою з кругом по каменю.
3. Дуже важливо правильно підібрати листи один під інший. Тому перша планка примикання встановлюється знизу.
4. Далі встановлюються бічні планки.
5. Останньою встановлюється верхня планка.

Перед монтажем профлиста необхідно вирішити питання з гідроізоляцією труби на даху з профнастилу. Є два популярних способу:

1. Використання тільки стандартної гідроізоляційної плівки. Для цього, при її установці в місці проходження димоходу робиться розріз конвертиком. Після установки зайву частину необхідно видалити, залишивши запас в 5-10 см, після чого можна приклеїти гідроізоляцію до труби. Але при цьому є ризик потрапляння вологи безпосередньо на мембрану.
2. Додаткова гідроізоляція. Найкраще використовувати самоклеющуюся гідроізоляційну стрічку. Її встановлюють під декоративним примиканням. Послідовність монтажу така ж, як і у нижнього примикання: починаючи знизу, переходимо на боки, і після - наверх.

Наступним етапом робіт є монтаж профнастилу, після чого встановлюють декоративні планки примикання. Порядок робіт тут той же, що і описаний вище, за винятком необхідності штробірованія.

Особливості монтажу примикання при виведенні димаря через коник

Вихід димоходу через коник - найбільш зручний варіант для подальшого монтажу примикання. При цьому також мінімізується ризик протікання, і виключається можливість затримування на покрівлі снігу і сміття.

У той же час для здійснення цієї ідеї доведеться порушити цілісність конькової балки. Вирішити цю проблему можна встановивши додаткові опори.

Якщо димохід виходить рівно по центру для відводу атмосферних опадів застосовують фартух, виготовлений з гладкого металу, того ж кольору, що і вся покрівля. Підстава фартуха необхідно загерметизувати.

Найбільш підходящим матеріалом стане бутил-каучукова самоклеюча стрічка. Верхня частина необхідно захистити від протікання декоративним примиканням.

Особливості монтажу примикання при виведенні димоходу на схилі

Незважаючи на всю зручність описаного вище методу, димохід найчастіше виводиться на схилі. В принципі, це не створює великої кількості додаткових проблем, і як правильно змонтувати примикання і влаштувати гідроізоляцію ми вже описали вище. За винятком, мабуть, одного важливого «але».

Якщо ширина димоходу по відношенню до коника 800 мм і вище необхідно пристрій разуклонкой, що відводить воду. Для монтажу такої конструкції використовують дві короткі ендови, що встановлюються за тим же принципом, що і звичайні ендови.

Монтаж примикання до труби круглого перетину

Нерідко замість прямокутного цегляного димоходу використовують трубу круглого перетину. Для гідроізоляції такої труби використовують рулонну гідроізоляцію на основі бітуму або фольгированную стрічку з модифікованого бітуму. Причому фольга буде захищати саму стрічку від перегріву, що значно подовжить термін її служби.

Для захисту виведення димоходу не доведеться встановлювати два етапи примикання.

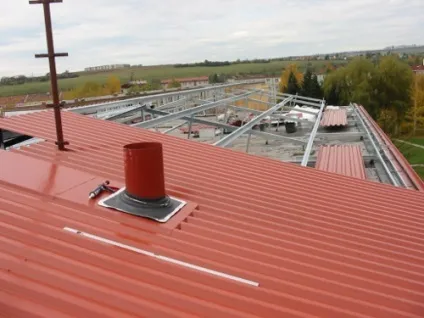

Замість цього на круглу трубу надівається фартух-ковпак, або, як його ще називають, покрівельний прохід.

Кріплять його безпосередньо до обрешітки і ущільнюють за допомогою герметика.

При використанні покрівельного проходу важливо враховувати один нюанс.

Гума, нагріта трубою, буде плавитися. Щоб цього не відбувалося, в місці примикання між трубою і фартухом на димохід кріпиться хомут з ​​термостійкої прокладкою.

Є і другий варіант вирішення проблеми - використовувати покрівельний прохід, виконаний з термостійкої гуми.

Як вивести димар через існуючу покрівлю

Ми вже відповіли на питання, як обійти трубу на даху профнастилом. Тепер же розглянемо ситуацію, коли необхідно вивести димар через вже існуючу дах.

Спочатку проводяться такі попередні роботи:

1. Визначення діаметра майбутнього димоходу.
2. На аркуші профнастилу будівельним маркером позначається лінія різу. Варто залишити кілька сантиметрів запасу в меншу сторону. Наприклад, якщо необхідно отвір 40 на 80 см, то відзначати потрібно 38 на 78 см.
3. Виріз отвори найкраще робити за допомогою болгарки з тонким колом по металу. Щоб уникнути утворення задирок роботи проводяться максимально акуратно.
4. Зробити невеликі розрізи по кутах отвори і загнути назовні ті кілька сантиметрів профлиста, які ми залишили про запас.

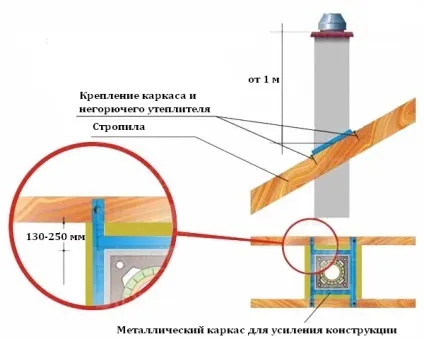

5. У місці проходу труби необхідно зробити суцільну обрешітку, щоб була можливість закріплення нижньої планки примикання і листа профнастилу.
6. Робляться прорізи в утеплювачі і гідроізоляції. Щоб не викинути зайвого, гідроізоляцію можна розрізати конвертом і тимчасово закріпити краю за допомогою скоб. З утеплювачем цього зробити не вийде.

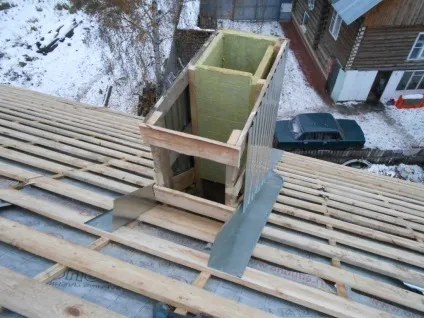

7. Між димоходом і двома кроквами, що знаходяться з боків від нього, споруджується короб. Величина зазору між ним і безпосередньо димоходом - в районі 150 мм.
8. До нього приклеюються краю гідроізоляційної плівки.
9. Перш ніж виводити трубу через дах необхідно вирішити питання з термоізоляцією, щоб уникнути виникнення пожежі. Найкраще для цих цілей підійде кам'яна вата. Якраз для цього ми і залишали зазор в коробі.

Після того, як труба була термоізольованого, можна приступати до її безпосереднього монтажу.

1. Встановлюємо димохід в короб. Важливо, щоб між відкритими частинами труби і деревом було не менше 5 сантиметрів зазору.

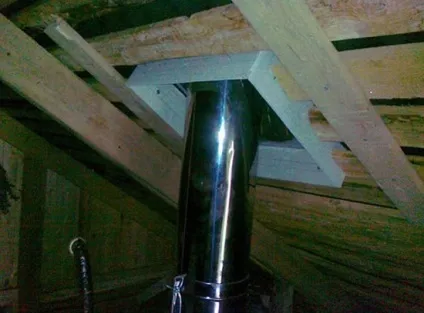

2. Щоб труба не завалювалася, використовуються сталеві хомути, які кріпляться до кроквяної системи і дошках обрешітки.

Наступний етап - зовнішні роботи. Зараз ми розглянемо, як закрити трубу на даху з профнастилу.

1. Якщо назовні виводиться просто кругла труба, без короба, необхідно гідроізолювати її, за допомогою фольгованої стрічки або рулонної гідроізоляції, і встановити покрівельний прохід, прикріпивши його до створеної нами обрешітці і обробивши герметиком місця прилягання.
2. Якщо назовні виводиться прямокутний короб, доведеться встановлювати нижню планку примикання, щоб не допустити протікання.

Облицювання димоходу профнастилом

Димарі схильні до агресивного впливу навколишнього середовища. це:

1. Перепади температур і опади.
2. Утворення конденсату, через різницю температури повітря і димоходу.

Також, гола труба на даху з профнастилу не приваблива чисто з естетичної точки зору. Щоб вирішити обидві ці завдання необхідно провести облицювання димоходу.

Є кілька популярних видів облицювальних матеріалів:

Ми ж розглянемо, як облицювати трубу на даху профнастилом. Профільний лист володіє відразу декількома перевагами:

• довговічність
• Широкий вибір кольорової гами
• зручність монтажу
• легке обслуговування
• Невелика вага
• Стійкість до перепадів температур
• екологічна чистота

Крім цього, виробники профнастилу виготовляють спеціальні облицювальні листи, призначені для обробки різних конструкцій, в тому числі і димоходів.

Таким чином, для облицювання труби нам буде потрібно:

1. Рукавички або рукавиці для захисту рук. Профільовані листи дуже гострі по краях, особливо, якщо проводилася самостійна обрізка.
2. Електролобзик зі спеціальним лезом. В крайньому випадку, при його відсутності можна використовувати болгарку з тонким колом. Але врахуйте, що болгарка сильно нагріває метал, що шкодить полімерному і цинковому покриттю аркуша.
3. Шуруповерт і саморізи.
4. Утеплювач. Підійде будь-який незаймистий матеріал.
5. Дюбеля «гриби» для кріплення утеплювача і звичайні дюбеля для кріплення каркаса.
6. Молоток для кріплення дюбелів.
7. Дриль зі свердлом під дюбеля. В її відсутність можна використовувати шуруповерт, але це кілька збільшить витрати за часом.
8. Металевий профіль для створення каркаса. У його відсутність підійдуть дерев'яні бруски, оброблені антисептиком.
9. Безпосередньо елементи облицювання: профільований лист і добірні елементи.

Переходимо безпосередньо до монтажу.

1. Перший етап робіт - монтаж утеплювача. Для цього прямо через нього просвердлюємо дірку дрилем в димоході і закріплюємо їх за допомогою молотка.
2. Далі споруджуємо каркас для облицювання з металевого профілю і дерев'яних брусків. Кріпимо його до димоходу також як і утеплювач.
3. Відміряємо і відрізаємо профлисти. Головний принцип: «Сім разів відміряй - один раз відріж».
4. Кріпимо облицювання до каркаса. Один до одного листи можуть примикати встик або внахлест. Краще другий варіант, так як він гарантує відсутність зазорів.
5. Установка добірних елементів, виготовлених на замовлення. Це верхня карнизна планка і димохідний парасольку.
6. Для більшої естетичної краси можна виконати роботи по установці декоративного примикання димоходу.

Таким чином, сьогодні ми з'ясували, як вивести трубу через дах з профнастилу, а також як облицювати профнастилом димохід.
