Як відрізати світлодіодну стрічку 12в і 220в відео

Щоб відрізати світлодіодну стрічку, досить мати гострі ножиці, і знати, в якому місці різати. Ножиці є у всіх, а ось де розрізати знають не всі, давайте розбиратися.

На ринку існують низьковольтні - 12, 24, 36В і високовольтні світлодіодні стрічки - 220В. На перших - є позначені лінії, за якими слід здійснювати розріз. Вони представлені у вигляді пунктирних відрізків з нанесеним позначенням - ножиці. Принцип розрізу високовольтної відрізняється, вони не володіють спеціальною гравіюванням.

У будь-якому випадку розріз потрібно здійснювати між провідниками, що складаються з міді. Здійснюючи розріз, ви надаєте кожної частини світлодіодного ряду пару сполучних контактних майданчиків.

Для роботи вам буде потрібно:

1. Стрічка.
2. Канцелярський ніж або гострі ножиці.

Як відрізати світлодіодну стрічку 12В?

Світлодіодні стрічки, як і інші led прилади, мають електричну схему. При цьому низьковольтна підсвічування по конструкції відрізняється від високовольтної. Гнучка і еластична стрічка 12В складається з окремих сегментів. На кожному з них знаходяться 3 світлодіода, що володіють поруч опорів - R1-R3. Переконатися в цьому Ви можете, знявши з стрічки захисну липку плівку і приклавши її до світла.

Напруга розподіляється між сегментами уздовж підсвічування.

Тонке покриття дає можливість нарізати стрічку на окремі ділянки канцелярським ножем або ножицями. При цьому крок відділення відрізків повинен становити 3 світлодіода. Якщо ви його порушуєте, частина підсвічування не працюватиме.

Місце для розрізу більшість виробників позначають пунктирними лініями.

Як різати світлодіодну стрічку 220 Вольт?

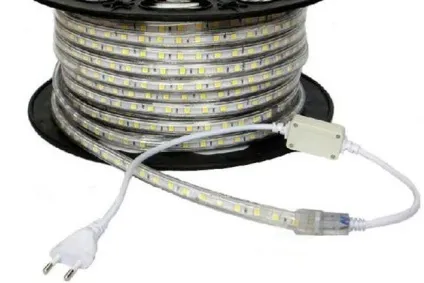

На відміну від низьковольтної, стрічка 220В має більш жорстку оболонку. Розділяти її на відрізки можна лише в спеціально, призначених для цього ділянках. В несучої платі для розрізу виробником передбачені розриви - струмопровідні шини. Їх довжина може коливатися в межах 1,5-2 см. Періодичність спеціальних розривів в силіконі залежить від виробника і може варіюватися в значеннях 0,5-2 метра. Наприклад, в світлодіодних стрічках ecola 220v ділянки для розрізу розташовані на відстані в 1 метр.

Здійснювати розріз варто строго посередині розриву гострими ножицями.

В результаті ви отримуєте кілька незалежних один від одного джерел світла. Між двома шинами може розташовуватися від 30 до 120 світлодіодів.

Якщо ви зробите розріз не в області розриву, приношення ділянка led-стрічки не буде працювати, або станеться коротке замикання.

Як з'єднати розрізану світлодіодну стрічку?

Якщо у вас є два відрізки, ви можете з'єднати між собою без особливих зусиль. Існує два способи зрощування led підсвічування:

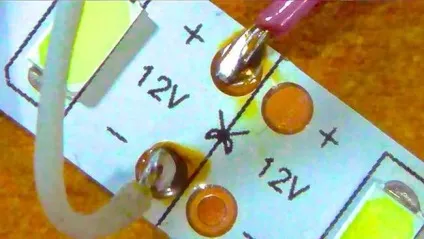

У першому випадку з'єднати окремі відрізки між собою можна через додаткові дроти, або спаявши безпосередньо контактні площадки кожного з відрізків. Розглянемо бездротової спосіб зрощування.

Перш ніж наносити каніфоль на контакти, слід переконатися в тому, що вони не окислилися.

Наносити каніфоль можна на контактні площадки, що не були окислені. При цьому обробці повинна піддаватися як майданчик, на якій розташовані світлодіоди, так і поверхню під захисною плівкою, нанесену на зворотну сторону стрічки. Для якісного зрощування відрізків товщина припою повинна становити не менше 3 мм на кожному відрізку підсвічування.

Сумарна довжина зрощеної стрічки не повинна перевищувати 5 метрів.

Вхідна напруга розраховане виробником лише на підсвічування обмежених параметрів. Його значення буде знижуватися при утворенні друкованих доріжок більшої довжини до кінця стрічки.

Це призведе до того, що на кінці підсвічування світлодіоди будуть горіти менш яскраво, ніж ті, що розташовані ближче до джерела живлення.

Найбільш простим методом з'єднання є застосування спеціального коннектора. Для приєднання додаткового відрізка слід виконати наступний алгоритм дій:

1. Відкрити кришку пристрою.
2. Підключити контакти підсвічування, дотримуючись полярності.
3. Закрити кришку сполучної коробки.

Підводячи підсумок

Як бачите, володіючи певним багажем знань, різати світлодіодну стрічку не складно. Для підсвічування в домашніх умовах доцільно застосовувати led-підсвічування з напругою 12 Вольт. Вони не викликають складнощів при монтажі і більш безпечні на відміну від високовольтних.
