Як відремонтувати БФП hp b110b своїми руками

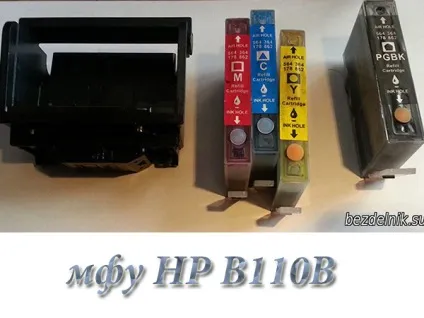

Дане МФУ мною було куплено кілька років тому усвідомлено. Зупинився на цій моделі про причини можливості заправки картриджів. Спеціально придбав комплект перезаправних картриджів HP178 (купував ТУТ), а також комплект чорнила OCP (купував ТУТ). Загальне враження від МФУ HP B110B відмінне. АЛЕ. Не знаю як прості користувачі ним користуються, у мене постійні проблеми з ремонтом. Один раз навіть в майстерню звернувся - сказали викинути. Ось уже близько року «викидаю». Супер майстра працювати не хочуть навіть за гроші.

Основні поломки в МФУ HP B110B це втрата контактів в шлейфах каретки і порушення контактів в місцях установки картриджів. Собівартість друку - копійки. Якість друку відмінне навіть при застосуванні дешевих чорнила. Кілька разів поривався купити новий МФУ, але ......
Першим ремонтом було це заміна друкуючої головки. Головку вУкаіни не знайшов і замовляв з Китаю. Кому потрібна головка тисніть СЮДИ. Установка головки теж була з танцями з бубном. Підсумок: працює донині і швидше за все стара головка теж придатна була, а проблема в шлейфах на каретці.

Розповідаю як швидко розібрати МФУ HP B110B.

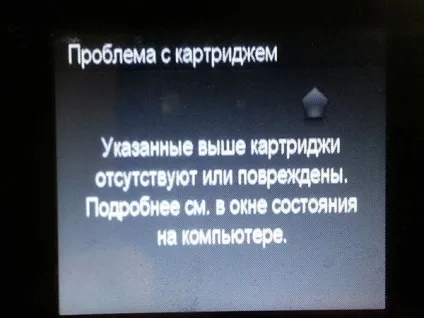

Причина розборки: МФУ HP B110B НЕ БАЧИТЬ ЧОРНИЙ КАРТРИДЖ.

Піднімаємо кришку МФУ HP B110B, головка паркується в положення для відкритої кришки.

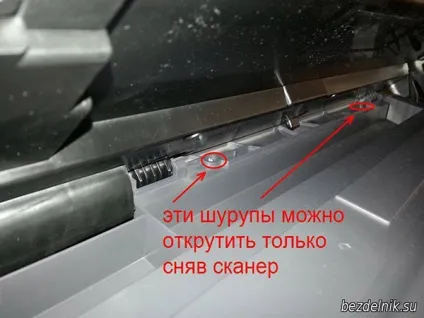

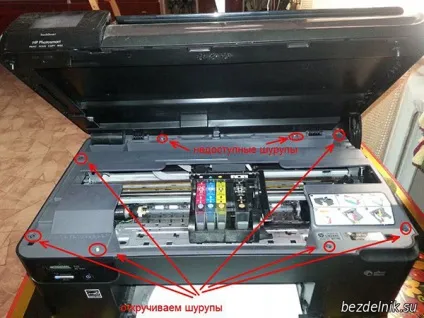

Відкручуємо 6 шурупів і тут перший сюрприз. Два шурупа неможливо просто так відкрутити - заважає кришка БЛОК СКАНЕРА.

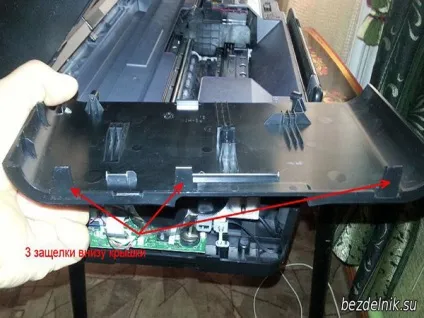

Бічні кришки крім шурупів сидять ще на 3 засувках на днище принтера.

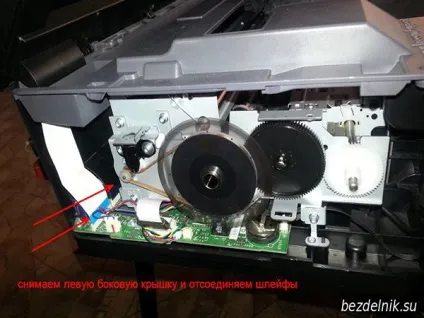

З лівого боку після зняття кришки від'єднуємо 2 шлейфа білий і чорний.

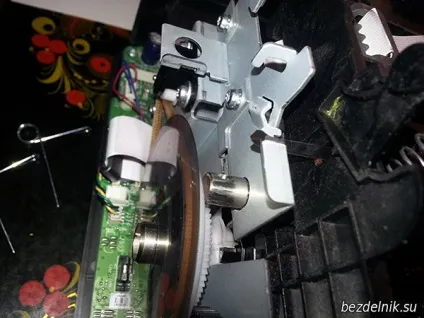

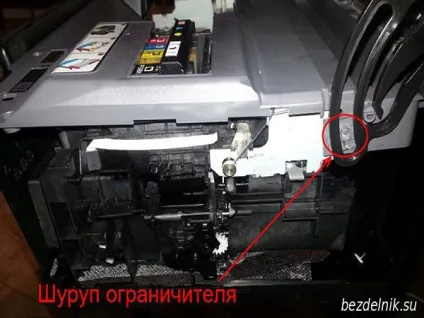

З правого боку відкручуємо шуруп кріплення обмежувача.

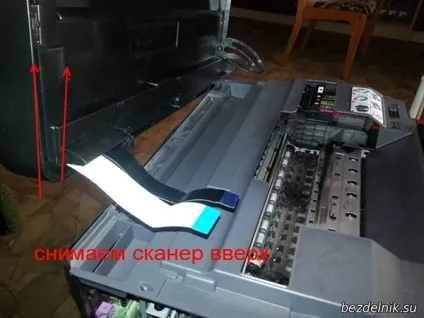

Піднімаючи вгору знімаємо сканер і прибираємо в сторону. Нам поки це не треба.

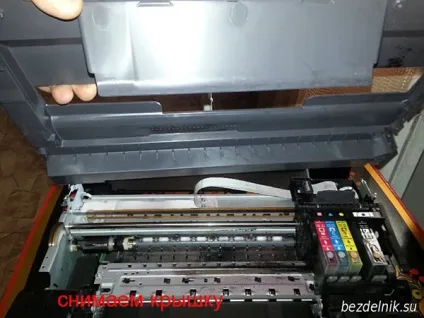

Тепер маємо доступ до 2 проблемним шурупам. Окручіваем їх і знімаємо кришку.

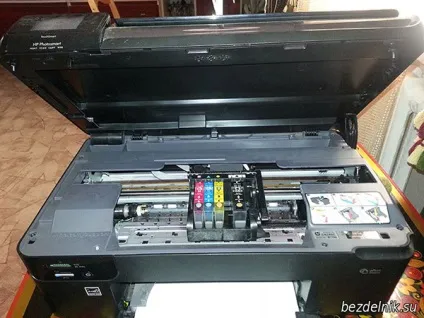

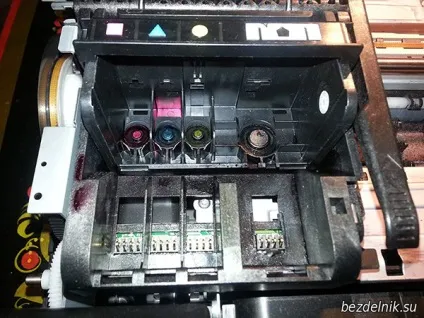

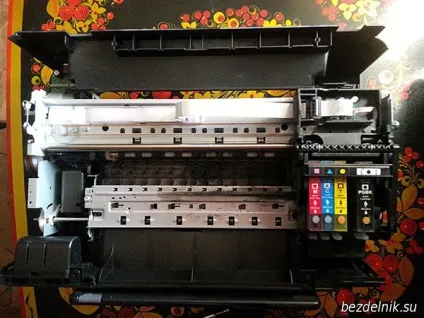

Ось так виглядає МФУ HP B110B зверху. Головка, каретка і картриджі нам вже доступні.
Якщо проблема в шлейфах, то ми вже маємо доступ до них. Неодноразово я ці шлейфи вставляв назад, а вони після певного часу роботи знову відходили.

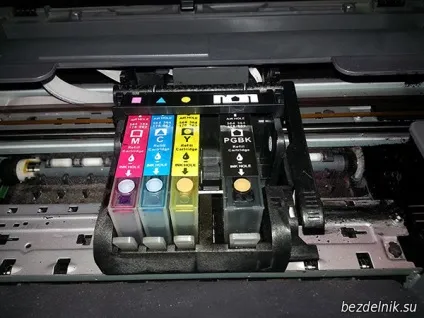

Якщо проблема не в шлейфах, то продовжуємо розбір МФУ HP B110B. Знімаємо картриджі. Надовго їх не залишаємо відкритими. Я кришками не користуюся, тому що працюю з розбирання вже з закритими очима і у мене вони не встигають підсихати. Те ж стосується і головки.

Якщо будете знімати шлейф головки, то майте на увазі що під шлейфом є ​​рухливий силіконовий упор. Сфотографувати його забув.

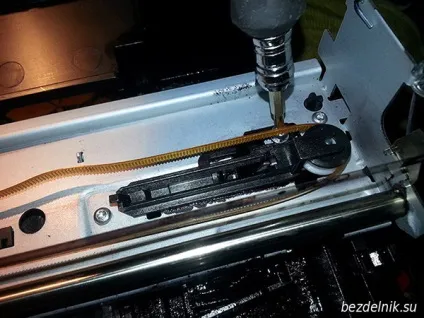

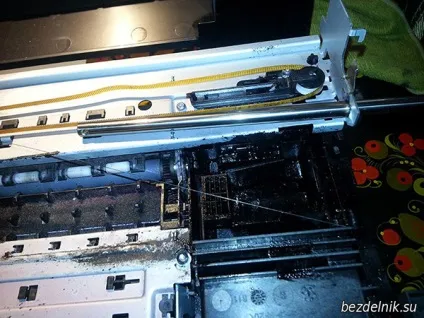

Для зняття каретки послаблюємо натяжітель зубчастого ременя.

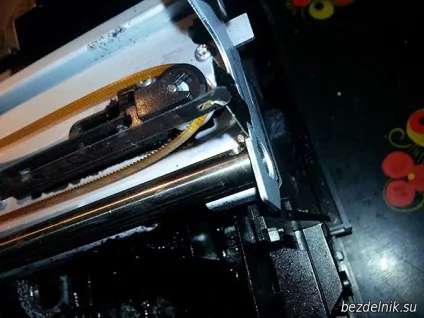

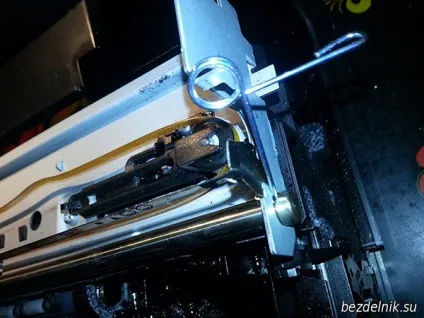

Знімемо зліва і справа шплінти кріплення вала каретки.

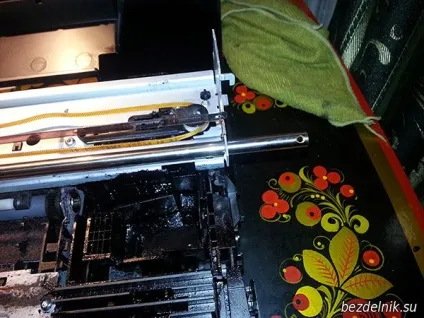

Знімаємо вал витягуючи його вправо.

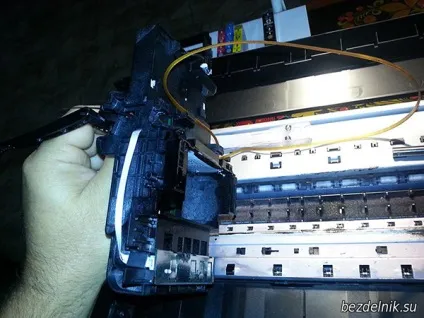

Тепер ми можемо підняти каретку. Повна свобода дій.

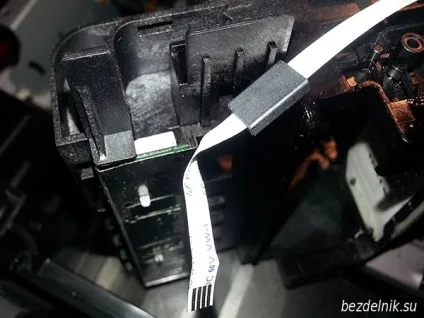

Перевіряємо шлейф картриджів

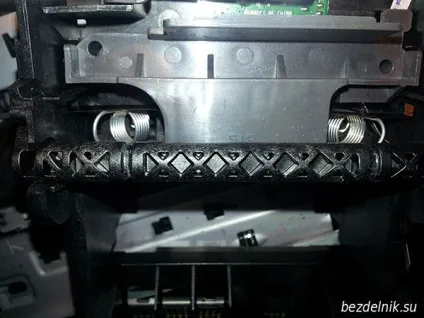

Розбираємо каретку. Для цього звільняємо держатель головки - знімаємо 2 пружини.

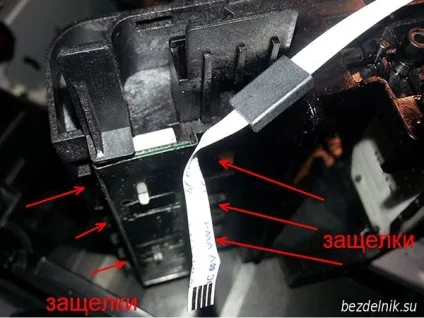

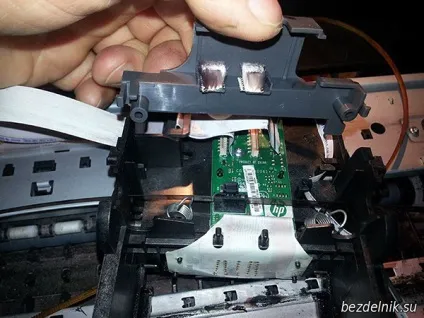

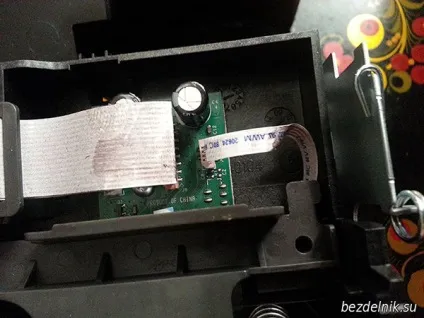

Знімаємо кришку, що закриває плату. Вона на 2-х засувках і легко поддевается викруткою.

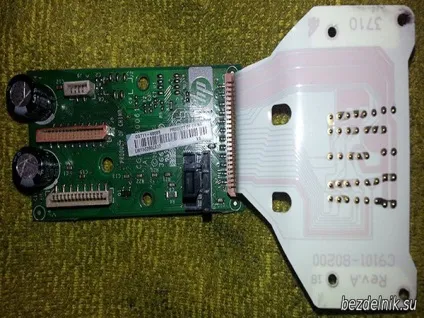

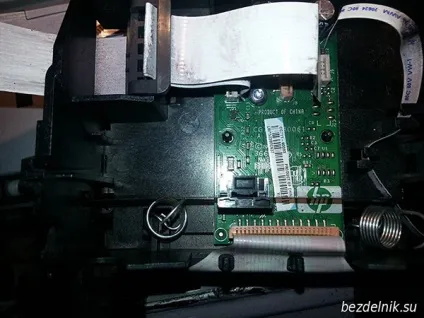

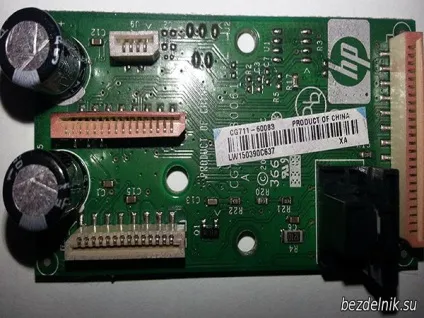

Відкручуємо 1 шуруп кріплення друкованої плати. І знімаємо плату.

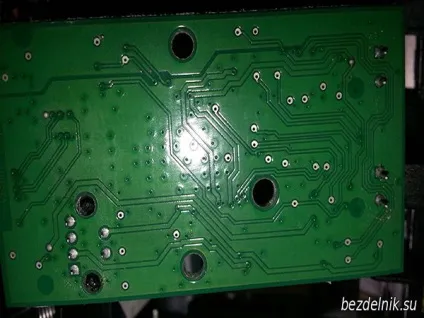

Вивчаємо плату на мікро тріщини

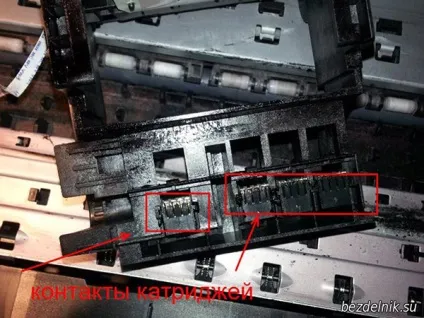

Тепер знімаємо плату контактів картриджів. Там всього 6 засувок, по 3 з кожного боку. Пластина пружинна майте це на увазі.

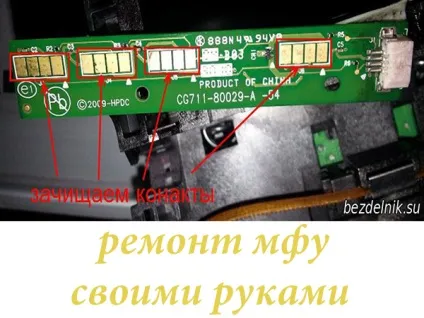

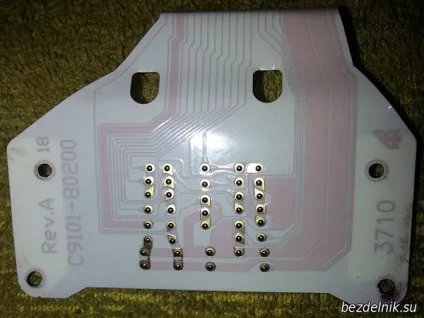

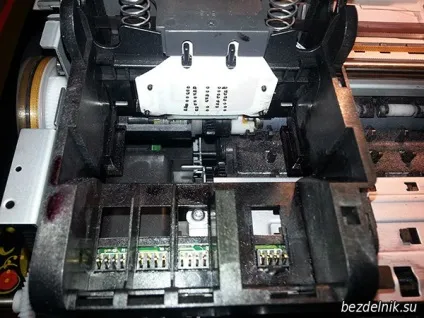

Отримуємо доступ до плати контактів картриджів. У моєму випадку причина саме в цій платі. зачищаємо контакти

Перевіряємо рухливі контакти. Вони легко переставляються між собою.

Збірку здійснюємо в зворотному порядку. Недоліком в цій збірці то, що шлейфи ніяк не фіксуються. Тим самим доставляють зайвий клопіт власнику МФУ HP B110B.

Ця збірка - розбирання допомагає навіть якщо вискакують різні помилки збою системи чорнила:
0x19a0013
0x19a0003
0xc19a0020 і так далі.
