Як вибрати теплове реле для двигуна по потужності і струму

Тривала робота механізму на максимумі викликає перегрів обмоток і псування ізоляції, в результаті чого відбувається межвитковое замикання, що переростає в велике вигоряння полюсів двигуна і дорогий ремонт. Щоб цього не відбувалося, в ланцюг харчування встановлюється реле, яке називають тепловим або «теплушки». По ланцюгу живлення даний апарат контролює величину струму і при тривалому відхиленні від номіналу установки, розмикає контакти, позбавляючи харчування ланцюг управління, розмикаючи пусковий пристрій. У цій статті ми розповімо, як вибрати теплове реле для двигуна по потужності і струму.

Методика вибору

Щоб правильно вибрати номінал теплового реле нам необхідно дізнатися його In (робочий, номінальний струм) і вже спираючись на ці дані можна підібрати правильний діапазон уставки апарату.

Правилами технічної експлуатації ПУЕ обговорений цей момент і допускається встановлювати до 125% від номінального струму у вибухобезпечних приміщеннях, і 100%, тобто не вище номіналу двигуна у вибухонебезпечних.

Як дізнатися In? Цю величину можна подивитися в паспорті електродвигуна, табличці на корпусі.

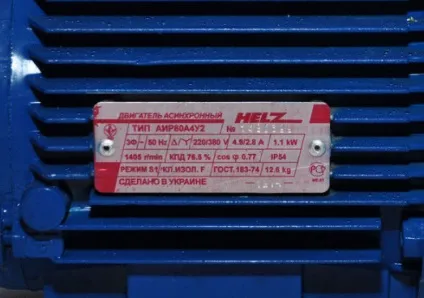

Як видно на табличці (для збільшення натисніть на картинку) вказані два номінали 4.9А / 2.8А для 220В і 380В. Згідно з нашою схемою включення потрібно вибрати ампераж, орієнтуючись на напругу, і по таблиці підібрати реле для захисту електродвигуна з потрібним діапазоном.

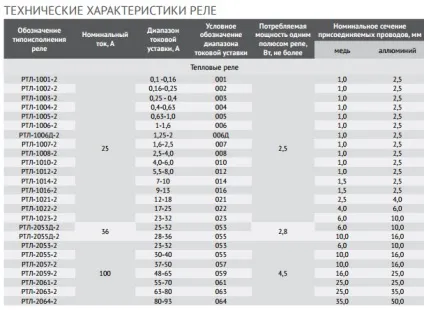

Для прикладу розглянемо, як вибрати тепловий захист для асинхронного двигуна АІР 80 потужністю 1.1 кВт, підключеного до трифазної мережі 380 вольт. У цьому випадку наш In буде 2.8А, а допустимий максимальний струм «теплушки» 3.5А (125% від In). Згідно каталогу нам підходить РТЛ 1008-2 з регульованим діапазоном 2.5 до 4 А.

Що робити, якщо паспортні дані не відомі?

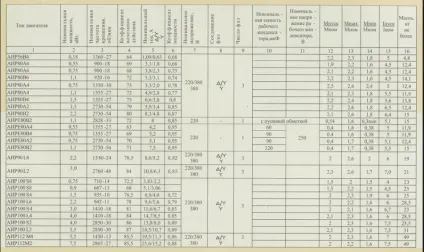

У тому випадку, коли на таблиці частково Новомосковскются дані, розміщуємо таблицю з паспортними даними асинхронних двигунів широко поширених в народному господарстві (тип АІР). За допомогою неї можливо визначити In.

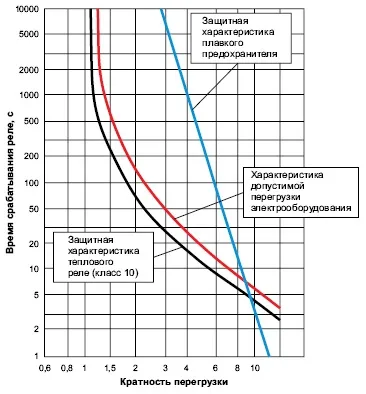

Залежно від струмового навантаження буде відрізнятися і час спрацьовування захисту, при 125% має бути близько 20 хвилин. У діаграмі нижче вказана векторна крива залежності кратності струму від In і часу спрацьовування.

Сподіваємося, прочитавши нашу статтю, вам стало зрозуміло, як вибрати теплове реле для двигуна по номінальному струмі, а також потужності самого електродвигуна. Як ви бачите, умови вибору апарата не складні, тому що можна без формул і складних обчислень підібрати відповідний номінал, використовуючи таблицю!
