Як створити штрихування в автокад частина 2

Дана команда дозволяє заштрихувати область (замкнутий контур) в Автокад двома способами. які ми також розглянули в попередньому уроці. Не обійшли стороною таку властивість штрихування в Автокад, як асоціативність.

У цьому уроці розглянемо основні параметри (настройки) штрихування в Автокад, які містить тимчасова вкладка Створення штрихування (Hatch Creation) і діалогове вікно Штрихування і градієнт (Hatch and Gradient).

Типи штриховок в Автокад

Викличемо команду Штрих (Hatch) в Автокад, потім виберемо опцію Параметри (Settings). З'явиться діалогове вікно Штрихування і градієнт (Hatch and Gradient) і буде доступна тимчасова вкладка Створення штрихування (Hatch Creation) стрічки інструментів.

Перше, що необхідно зробити при створенні штрихування в Автокад - це прийняти рішення про тип штрихування.

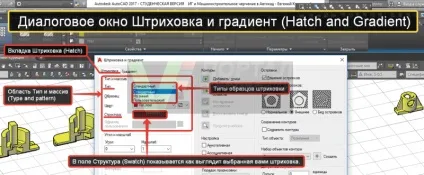

На вкладці Штриховка (Hatch) діалогового вікна Штриховка і градієнт (Hatch and Gradient) в області Тип і масив (Type and pattern) в розкриває списку Тип (Type) ви можете вибрати тип штрихування:

Стандартний (Predefined) - ви будете використовувати будь-який з візерунків (зразків) штрихування, що входять в комплект поставки Автокад (попередньо встановлені зразки штрихування).
З ліній (User Defined) - ви можете створити власний зразок штрихування на основі поточного типу лінії.
Призначений для користувача (Custom) - ви можете завантажити користувальницький зразок (візерунок) штрихування з файлу з розширенням .pat.

Діалогове вікно Палітра зразків штрихування (Hatch Pattern Palette) містить чотири вкладки, причому власне зразки (візерунки) штрихування розташовані на трьох перших вкладках. На вкладці ANSI і ISO розміщені візерунки штрихування, що входять в комплект поставки Автокад і відповідають даним стандартам, а на вкладці Інші стандарти (Other Predefined) - всі інші стандартні візерунки штрихування. Для вибору стандартного зразка штрихування потрібно двічі клацнути по ньому або вибрати його, а потім натиснути на кнопу OK.

Призначені для користувача зразки штрихування в Автокад

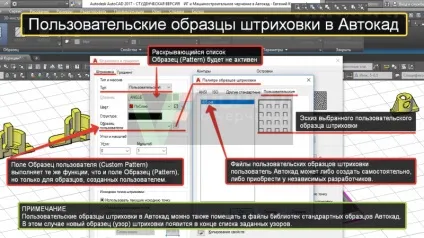

Якщо в якості типу штрихування ви вибрали для користувача (Custom). то буде активно поле Зразок користувача (Custom Pattern). Це поле виконує ті ж функції, що і поле Зразок (Pattern). але тільки для зразків, створених користувачем. Файли для користувача зразків штрихування користувач Автокад може або створити самостійно, або придбати у незалежних розробників.

Призначені для користувача зразки штрихування в Автокад можна також поміщати в файли бібліотек стандрартних зразків Автокад. У цьому випадку новий зразок (візерунок) штрихування з'явиться в кінці списку заданих візерунків.

Колір і фон штрихування Автокад

Колір візерунка (зразка) штрихування Автокад можна встановити:

Колір фону зразка штрихування в Автокад можна встановити:

немає (без фону);
призначити будь-який колір зі списку (палітри).

Зазвичай вибирають колір візерунка зразка штрихування після. а фон не задають (значення Немає).

Заздалегідь створіть і налаштуйте властивості шару Автокад на якому будете розміщувати штрихування.

Кут нахилу штрихування

Поле Кут (Angle) дозволяє змінити кут нахилу штрихування в Автокад. За замовчуванням обраний зразок штрихування має нульовий кут нахилу.

Для зміни кута нахилу штрихування Автокад слід ввести з клавіатури або вибрати потрібне значення кута із списку Кут (Angle). Після вказівки кута нахилу штрихування всі елементи штрихування будуть повернені додатково на цей кут, тому що зразки штрихування за замовчуванням вже можуть бути повернені на деякий кут. Наприклад, за замовчуванням штрихування ANSI31 - коса під уголом 45 градусів, а також штрихування ANSI37 - коса сітчаста під уголом 45 градусів.

Не забуваємо правило, яке детально розібрали на уроці "Поворот об'єктів в Автокад".

За замовчуванням поворот об'єктів в Автокад здійснюється проти годинникової стрілки, а відлік кута повороту ведеться відносно горизонтальної лінії спрямованої вправо (позитивно спрямованої осі X).

масштаб штрихування

Поле Масштаб (Scale) дозволяє пропорційно змінити зовнішній вигляд об'єкта штрихування, шляхом зміни коефіцієнта масштабування відповідного візерунка штрихування. Якщо коефіцієнт масштабування штрихування Автокад більше 1, крок ліній збільшується, а якщо менше - зменшується. За замовчуванням (початковий) масштаб штрихування приймається за 1. Наприклад, якщо в полі Масштаб (Scale) вказати значення масштабного коефіцієнта 2, то штрихування Автокад буде пропорційно расстянута (збільшиться) в два рази, якщо вказати значення 0,5 - штрихування зменшиться в два рази.

Деякі зразки штрихування Автокад, наприклад, архітектурні зразки назви яких починається з "AR-", розроблені таким чином, щоб вид заштрихованих областей з їх допомогою нагадував вид реальних матеріалів. Інші зразки штрихування в Автокад представляють собою умовні позначення тих чи інших матеріалів. Хоча в обох випадках масштабувати зразки штриховок потрібно відповідно до масштабу об'єктів креслення.

Щоб масштаб штрихування в просторі Лист збігався з масштабом штрихування в просторі Модель. необхідно виводити штрихування на компоновочне лист Автокад через плаваючий видовий екран.

Контури штрихування Автокад або визначення меж штрихування

У першій частині уроку "Як зробити, нанести штрихування" ми розглянули як заштрихувати область в Автокад двома способами:

вибір внутрішньої точки замкнутої області (контуру);
вибір об'єктів.

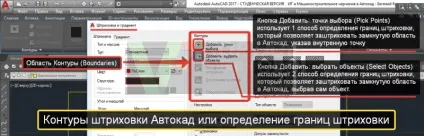

Діалогове вікно Штрихування і градієнт (Hatch and Gradient) також дозволяє використовувати ці способи для визначення контурів (меж) штрихування. Область Контури (Boundaries) містить дві кнопки:

додати: точки вибору (Pick Points);
додати: вибрати об'єкти (Select Objects).

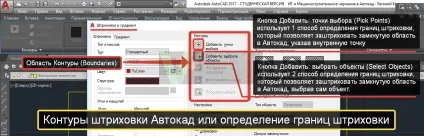

Контури штрихування Автокад або визначення меж штрихування.

Кнопка Додати: точки вибору (Pick Points)

Кнопка Додати: точки вибору (Pick Points) використовує 1 спосіб визначення меж штрихування, який дозволяє заштрихувати замкнуту область у Автокад, вказавши внутренную точку. Після вибору цієї кнопки, щоб заштрихувати замкнуту область, вам необхідно буде щелчкнуть мишкою всередині цієї області.

Область повинна бути замкнутої, якщо вона буде розімкнути, то Автокад може її НЕ заштрихувати і видати помилку "Неможливо визначити замкнутий контур". Якщо відстань розриву області не перевищує значення параметра Допуск замкнутості (Gap tolerance). то незамкнутая область в Автокад буде заштрихована.

Кнопка Додати: вибрати об'єкти (Select Objects)

Кнопка Додати: вибрати об'єкти (Select Objects) використовує 2 спосіб визначення меж штрихування, який дозволяє заштрихувати замкнуту область у Автокад, вибравши сам об'єкт. Після вибору цієї кнопки, щоб заштрихувати замкнуту область, вам необхідно буде вибрати об'єкти таким чином, щоб область штрихування була замкнутою. Інакше Автокад видасть про помилку (див. Вище).

Як заштрихувати замкнуту область у Автокад за допомогою вказівки внутрішньої точки

Клацаємо по КНОК Додати: точки вибору. Діалогове вікно Штрихування і градієнт (Hatch and Gradient) тимчасово закриється. Автокад відобразить запит:

Вкажіть внутрішню точку або [У ибрать об'єкти / Про Тменов / П араметри]:
Pick internal point or [S elect objects / U ndo / se T tings]:

Щелкнем всередині прямокутника. Автокад виділить контур (кордон) замкнутої області (синім кольором при включеному апаратному прискоренні), освіти об'єктами, які оточують зазначену нами внутрішню точку (прямокутник і коло). В межах заштрихованої замкнутої області Автокад знаходиться ще один замкнутий об'єкт коло. Такі об'єкти в Автокад називаються острівцями (island). їх межі також виділяються. Як працювати з острівцями ми розглянемо в окремому уроці під назвою "Розширені настройки (параметри) штрихування" .Для того щоб завершити вибір точки і повернутися в діалогове вікно Штрихування і градієнт (Hatch and Gradient). виберіть опцію Параметри (Settings).

Як заштрихувати замкнуту область у Автокад за допомогою вибору об'єктів

Після клацання по кнопці Додати: вибрати об'єкти (Select Objects) діалогове вікно Штрихування і градієнт (Hatch and Gradient) закриється, а в командному рядку з'явиться запит:

Виберіть об'єкти або [У казать внутрішню точку / Про Тменов / п АРА метри]:
Select objects or [pic K internal point / U ndo / se T tings]:

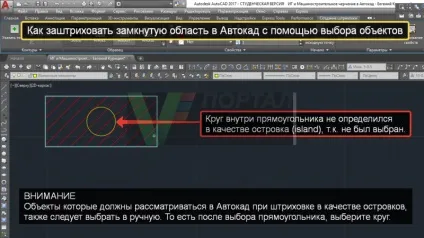

Виберемо прямокутник. Зверніть увагу, що коло всередині прямокутника не визначився як острівця.

Об'єкти які повинні розглядатися в Автокад при штриховке як острівці, також слід вибрати в ручну. Тобто після вибору прямокутника, виберіть коло.

Для того щоб завершити вибір об'єктів і повернутися в діалогове вікно Штрихування і градієнт (Hatch and Gradient). слід вибрати опцію Параметри (Settings).
