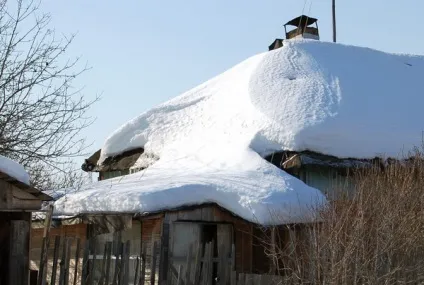

Як розрахувати снігове навантаження на дах

проектування фундаменту будинку. Вага снігу повинен враховуватися при розрахунку загальної ваги будинку для вірного розрахунку міцності фундаменту. Цей момент особливо важливий у разі пухкого грунту;
розрахунок покрівлі. На фундамент будинку навантаження від снігу передається однаково за допомогою стін, а на різні точки даху вона впливає по-різному: на окремих ділянках покрівлі сніг зовсім не затримується, на інших, навпаки, накопичується. Таким чином, снігове навантаження відноситься до типу основних навантажень на дах.

Серед початківців будівельників існує думка, що розрахунок снігового навантаження на покрівлю більш актуальний для північних місцевостей, де взимку випадає набагато більше снігу, ніж на півдні. Однак проектування дахів для областей, де взимку часто спостерігаються скачки температури від мінусової до 0 ° і вище, містить в собі набагато більше складнощів.

Подтаівая, снігова маса збільшує свою вагу в середньому в три рази: 100 кг на куб. м пухнастого снігу проти 300 кг на куб. м сирого. Різке підвищення тиску на покрівлю може стати причиною деформації крокв, пошкодження покрівлі та елементів покрівельного пирога і протікання.
При частій відлиги снігові маси з даху швидко і нерівномірно сходять з поверхні покрівлі, що може таїти небезпеку для людей.

Важливо пам'ятати: чим крутіше скати покрівлі, тим менше снігу буде затримуватися на них.

При даху складної форми сніг буде накопичуватися в місцях внутрішніх кутів, що призведе до створення нерівномірного навантаження. Великі снігові маси можуть пошкодити і систему водостоку. Щоб цього не сталося, рекомендується встановлювати спеціальні снігозатримувачі.

Очищення даху від снігу можлива різними способами:

вручну. Даний спосіб при простоті і мінімальних витратах володіє одним дуже важливим недоліком - відсутність безпеки для людини;
зручніше створення спеціальної системи обігріву, яка допомагає безпечного сходу снігу з даху і позбавляє карнизи від великої кількості бурульок. Нагрівальні частини подібної системи монтуються по периметру покрівлі перед жолобами водостоку.

Формула розрахунку снігового навантаження по СНиП

Знаючи вагу кубічного метра пухнастого і мокрого снігу та беручи до уваги його середню товщину в певному регіоні, неважко розрахувати навантаження снігу на дах. Для цього розрахунку необхідно знати площу покрівлі.

Товщина снігових покривів вимірюється на відкритих ділянках місцевості і множиться на 1,5 для освіти запасу на випадок надто сніжних зим. Вимірювати товщину снігу самостійно не потрібно - достатньо скористатися спеціальною таблицею, на яку посилаються всі будівельні нормативи, в тому числі головний з них - СНиП.

СНиП - будівельні норми і правила - звід нормативних документів, що визначають основні норми при виконанні будівельних робіт.

Розрахунок снігового навантаження на дах виробляється за допомогою такої формули:

в якій S - шукане значення навантаження снігу;

Sрасч. - вага снігових мас на кв. м відповідно до карти снігових покривів;

μ - розрахунковий коефіцієнт ухилу скатів даху, для якого СНиП обумовлює дані значення:

1 - при куті нахилу скатів менше 25 °;
0,7 - при ухилі 25-60 °;
при нахилі покрівлі більше 60 ° застосування коефіцієнта не потрібно.

Застосування даних про снігового навантаження при створенні проекту покрівлі

Ми з'ясували, як розрахувати вагу снігу на дах. Тепер набагато важливіше правильно застосувати розрахований коефіцієнт при проектуванні всієї покрівлі і особливо її кроквяної частини.

Така важлива і основна частина покрівлі, як мауерлат, в принципі, не залежить від снігового навантаження, так як лягає на стіни і служить для розподілу тиску крокв на стіни будинку. Але для якісної і міцної даху важливо врахувати деякі моменти.

Переважно застосовувати для мауерлата брус з квадратним перетином.
Установка проводиться з умовою, що до кута несучої стіни повинно залишитися 3-5 см. Тобто мауерлат приблизно на 10 см коротше стіни, на яку він укладається.
При тонких стінах мауерлат повинен бути укладений з перекриттям стіни на 4-5 см, тобто бути товщі її на 10 см. У цьому випадку брус добре розподіляє навантаження від кроквяної системи і не допускається руйнування країв стіни.

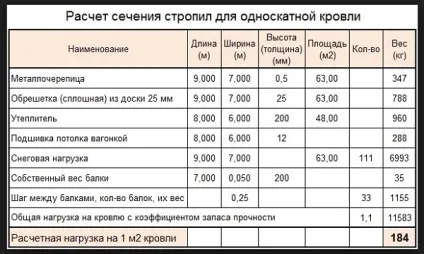

Важливим моментом в проектуванні даху є розрахунок крокв. При виборі їх перетину і кроку враховуються такі показники:

довжина крокв;
вага планованого покрівельного матеріалу;
снігове навантаження;
при плануванні кроквяної системи крім ваги снігу важливо провести розрахунок вітрового навантаження на покрівлю. Особливо важливий цей момент в вітряних регіонах або при окремому від інших будівель будинку.

Перетин і крок крокв повинні бути розраховані таким чином, щоб не тільки витримувати названу вище навантаження, але і володіти запасом більшої міцності. Особливо важливо тут звернути увагу на довжину кроквяних ніг. Від цього параметра залежить такий момент, як прогин бруса.

Чим довше кроквяна нога, тим більше буде її прогин. Дізнатися цю величину необхідно заздалегідь в спеціалізованому довіднику будівельних матеріалів, де зібрані значення прогинів різних перетинів бруса на погонний метр. Допустимим є прогин не більше 10-15 мм. При більшому значенні перетині балки збільшується на 20%.

Не менш важливо врахувати вагу такого покрівельного елемента, як лати. Якщо планується використання м'якої покрівлі та створення під неї суцільний обрешеточних системи, то подібна конструкція буде також мати значну вагу, який в обов'язковому порядку повинен бути врахований при проектуванні покрівлі.

висновок

Планування покрівельної конструкції - відповідальний етап будівництва, коли повинна бути врахована кожна можливе навантаження на майбутню дах. Однією з важливих частин подібного розрахунку є встановлення снігового навантаження, правильне обчислення якої дозволять даху пережити не одну сніжну зиму без поломок і протікання.
