Як розібрати ноутбук apple macbook 11 "air в подробицях

Як розібрати ноутбук Apple MacBook 11 "Air?

Розбирання ноутбука даної моделі почнемо з зняття нижньої кришки. Там під нею знаходиться акумулятор, за традицією розбирання ноутбука ми починаємо з видалення батареї. Для цього нам доведеться розжитися кількома специфічними викрутками з нестандартними наконечниками. По-перше нам знадобиться викрутка Torx T5 і Torx T8 за міжнародною класифікацією. І викрутка Pentalobe TS4, все з тієї ж міжнародної класифікації. Ось коли ми роздобули ці чудові викрутки, можемо приступати до розбирання ноутбука Apple MacBook Air 11 ".
Відгвинчуємо шурупи на нижній кришці і знімаємо її.

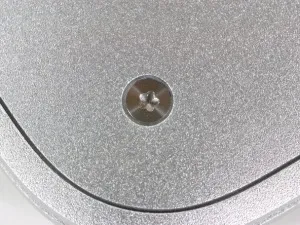

Для її відкручування нам і знадобиться викрутка з назвою Pentalobe.
Знімаємо открученную нижню кришку ноутбука.

Відразу в очі кидається акумулятор. Він не єдиний, а секційний, що складається з шести прямокутних осередків. Не будемо вдаватися в подробиці, тому що наша мета зовсім іншого роду. Наша мета розібрати ноутбук. почистити ноутбук від пилу і замінити термопасту в ноутбуці. Цим ми і займемося.

Відкручуємо шурупи, які утримують акумулятор. На зображенні вони відзначені червоними колами. Використовується для цього викрутка T5.

Потім виймаємо батарею з корпусу ноутбука.

Приступаємо до позбавлення від елементів, які можуть перешкодити нам при розбиранні ноутбука.
Витягуємо флеш пам'ять, відкрутивши всього один шуруп викруткою T5, і акуратно витягуємо цей модуль і роз'єму.

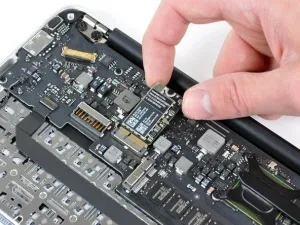

Тепер позбавляємося від модуля бездротового зв'язку. Технологія проста, відкручуємо гвинт і витягуємо модуль.

Тепер знімемо вентилятор охолодження. Благо доступ до нього дуже простий. Відкручуємо три гвинта викруткою T5, які виділені на зображенні червоним кольором, і виймаємо його.

Прямо біля знятого нами вентилятора, знаходиться невелика звукова плата з ще якимись портами на ній. Її ми теж демонтуємо, відключивши шлейф, що йде на материнську плату.

Ось так виглядає ця плата.
Ми тепер сміливо можемо братися за демонтаж системної плати. Попередньо відчіплюватися приходять на неї шлейфи та роз'єми. Відкручуємо три шурупа зі зіркоподібним шліцом викруткою T5 і акуратно витягуємо материнську плату з корпусу ноутбука.

Прийшов час розібратися з радіатором системи охолодження. Відкручуємо 8 шурупів, які утримують цей радіатор на системній платі. Викрутка T5, так як ці 8 шурупів з головкою у вигляді зірки. Уже знайомий нам малюнок шліца.

Не поспішаючи знімаємо радіатор, адже після відкручування шурупів, він тримається тільки на термопасте.
На зображенні показані ті місця, де нам необхідно почистити поверхню від старої термопасти і нанести новий тонкий шар.
