Отже, в ім'я науки давайте подивимося, що ж знаходиться усередині новенького фотоапарата Nikon D5100!
Ось що нам знадобиться:
- металевий пінцет
- хрестова викрутка розміром # 00
- пластикові інструменти для розтину корпусів
- паяльник
Важливо! Все, що Ви робите - робите на свій страх і Пріск. Пам'ятайте: після розбору пристрою ви позбудетеся гарантії виробника.
Фахівці iFixit дуже люблять камери! Ми раді поділитися з вами порадами по їх розбиранні. Так що давайте без зайвих слів перейдемо до розбирання фотоапарата D5100.

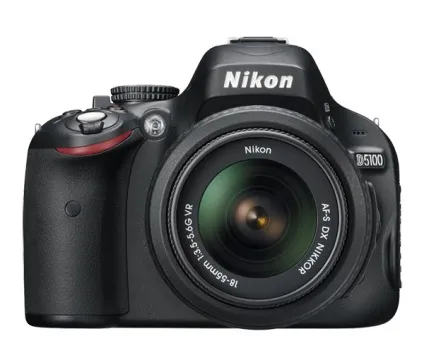

Перше, що кидається в очі при погляді на камеру D5100 - корпус зовсім не такий масивний, як у нашій стандартної «робочої конячки», моделі D90. Вигляд у камери якийсь ... кволенький.
Спробуємо їй що-небудь пофотографувати.
Фотографії вийшли приголомшливі! Кольори дуже соковиті, і навіть при світлочутливості ISO 6400 знімки вийшли цілком придатні (хоча досить зернисті), чого виразно можна сказати про знімках D90 при ISO 3200.
Поворотний дисплей - дуже корисна штука. Особливо якщо ви намагаєтеся зняти себе для YouTube.

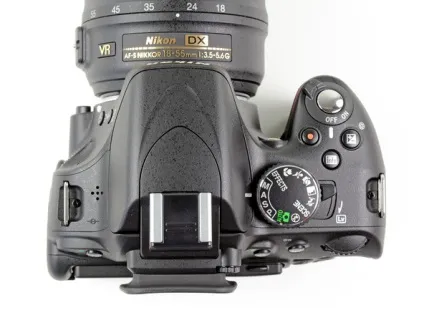

На відміну від моделі D90, вгорі камери відсутній інформаційний РК-дисплей. Замість цього з правого боку ми бачимо перемикач режимів зйомки.
Насамперед потрібно витягнути акумулятор. Нам зовсім не потрібен електричний струм в пристрої при розбиранні D5100. Особливо в накопичувальному конденсаторі спалаху ємністю 330 микрофарад.
Літій-іонна акумуляторна батарея EN-EL14 напругою 7,4 В і ємністю 1030 мАг використовується у фотоапаратах D5100, D3100 і COOLPIX P700. На жаль, вона не підходить до інших камер лінійки Nikon, таким як D90 та D7000.
Ця камера тримається приблизно на 4 мільярди шурупів! Описувати викручування кожного з них досить нудно.

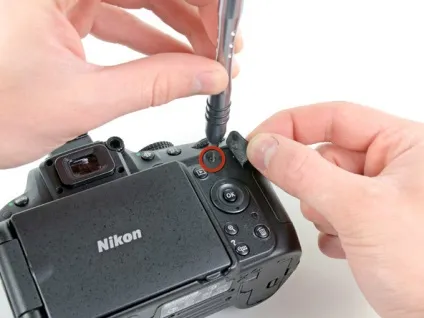

Мало Никона звичайних шурупів, так ще купа захована за всякими накладками і гумовими заглушками.

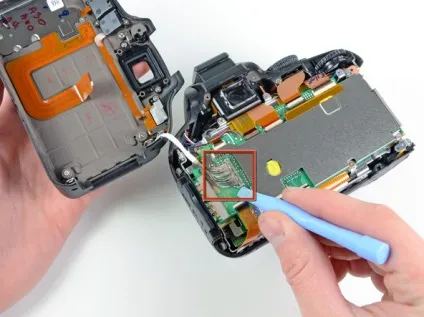

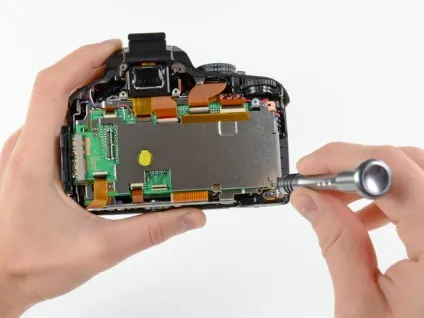

Викрутивши штук 20 шурупів з хрестовим шліцом # 00 по периметру пристрою, ми змогли зняти задню панель.

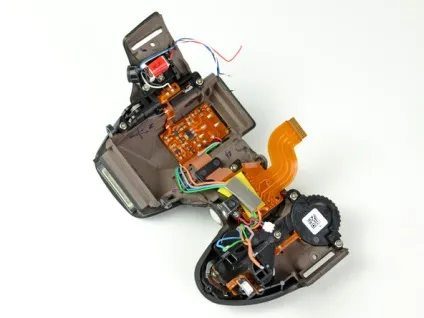

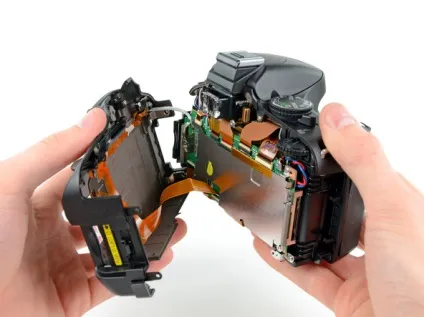

Шлейф задніх кнопок регулювання налаштувань і значний 40-контактний кабель, який відповідає за передачу інформації на монітор, як і раніше з'єднують задню панель з корпусом камери.
Цікавий факт: щоб спростити конструкцію шарніра поворотного дисплея, його обертання обмежена 180 градусами.

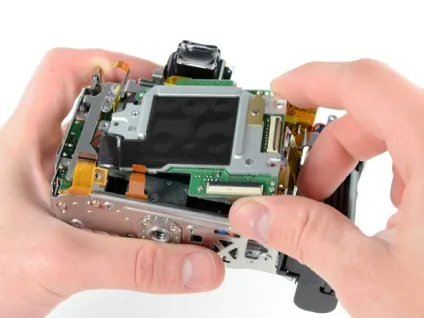

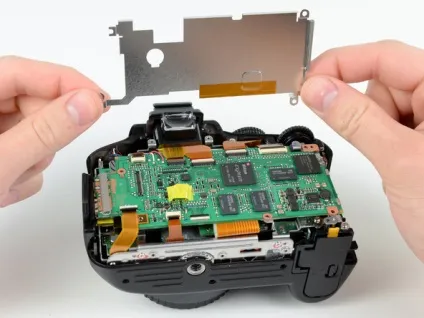

Викрутивши ще пару шурупів, знімаємо захисну сталеву пластину з материнської плати.

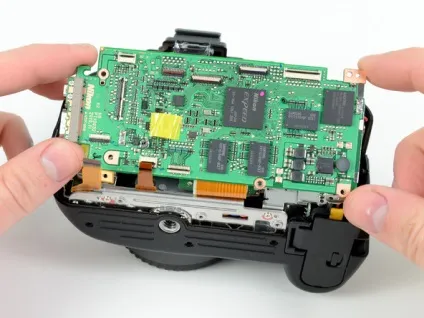

Потім нас чекало задоволення від'єднати 9 шлейфів (на зображенні видно не всі) і отпаять кілька проводів; нарешті, материнську плату можна витягти.

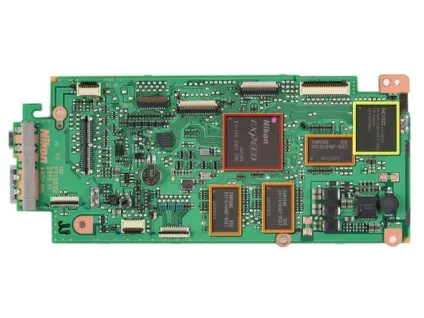

З фронтального боку материнської плати знаходяться:
- процесор обробки зображень Nikon EXPEED 2 EI-154 1051 Z05 (обведений червоним)
- 1 Гб оперативної пам'яті Samsung K4T1G164QF-BCE7 1 Гб DDR2-800 SDRAM (всього 3 Гб = 384 Мб) (обведена помаранчевим)
- 128 Мб паралельної флеш-пам'яті MXIC MX29GL128EHXFI-90G (обведена жовтим)

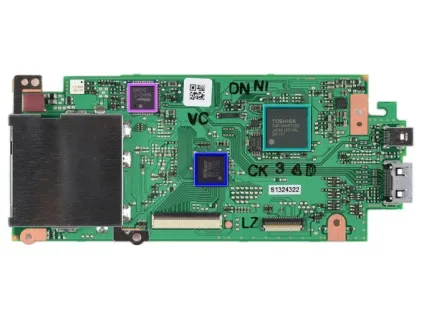

На звороті материнської плати знаходяться:
- Мікроконтролер Toshiba TMP19A44FEXBG з низьким енергоспоживанням (обведений бірюзовим)
- Чіп Nikon EI-155 M4L1BA00 00151044 (обведений синім)
- Чіп Nikon NHHS-2 049M8 (обведений рожевим)

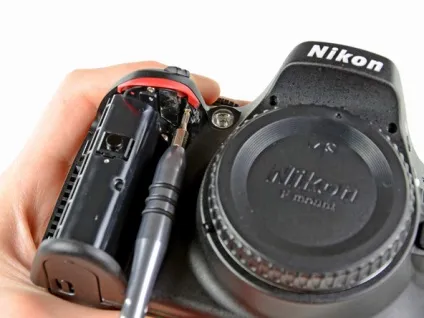

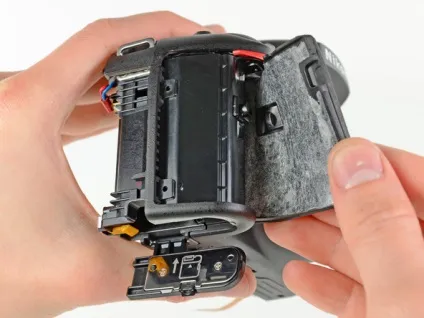

Витративши купу часу в спробах розгадати, як прикріплена лицьова панель, ми вирішили віддерти гумове покриття рукоятки під кнопкою спуску затвора.
І ми знайшли відповідь! Щоб зняти лицьову панель, потрібно викрутити ще купу креативно розташованих шурупів.

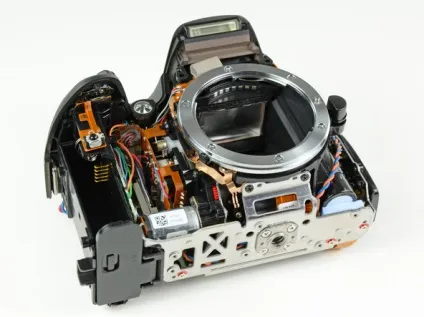

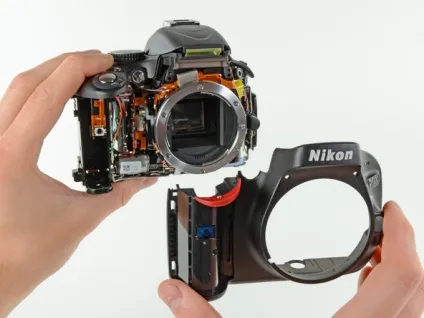

І ось, можна зняти лицьову панель з корпусу камери.

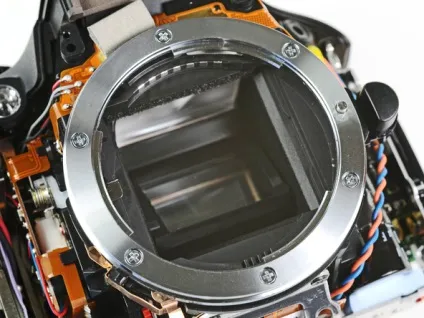

Тепер можна гарненько розглянути більшість потужних компонентів D5100.

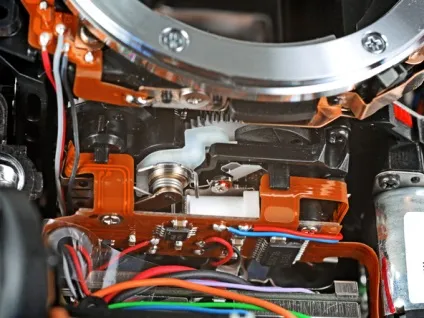

Біля дверцята акумуляторного відсіку ми бачимо електричний моторчик (імовірно з'єднаний з затвором), а поруч з кнопкою звільнення об'єктива розташований гігантський конденсатор спалаху.
Світло-блакитний ущільнювач між краєм конденсатора спалаху і нижнім каркасом служить для відводу тепла і охолодження конденсатора під час інтенсивної зйомки зі спалахом.
Тільки погляньте на цю красу!

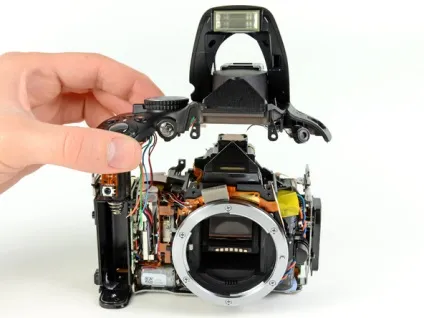

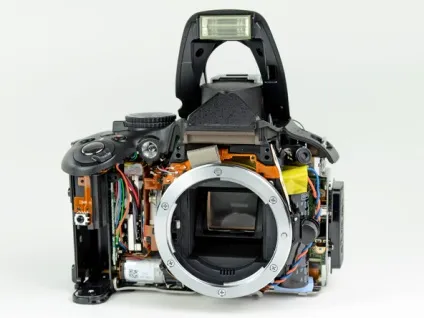

Вбудований спалах активується автоматично в умовах недостатнього освітлення або при натисканні спеціальної кнопки.

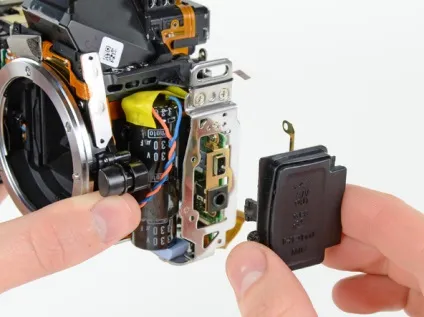

Настав час поглянути на матрицю камери D5100. Щоб дістатися до матриці, нам довелося спочатку зняти бічну кришку роз'ємів, а також рамку кріплення роз'ємів.
Викручуємо ще пару гвинтів, від'єднуємо пару шлейфів, і матрицю можна виймати!

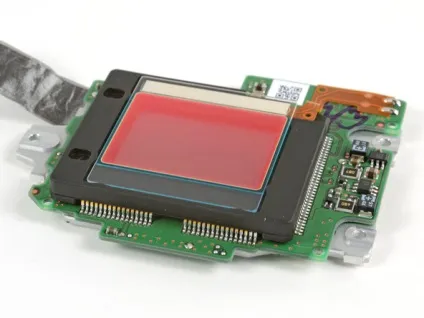

У моделі D5100 для захоплення зображення використовується 16,2-мегапіксельна CMOS-датчик зображення формату DX.
Характеристики цієї матриці точно такі ж, як у матриці Nikon D7000.
У матриці є спеціальне скляне покриття, яка купує червоний відтінок, якщо дивитися на нього під кутом. Класно! (Це «гаряче дзеркало», яке відображає інфрачервоне випромінювання.)
За даними наших колег з сайту Chipworks, ширина кожного пікселя складає 4,8 мкм. Це приблизно половина діаметра еритроцита!
Простота ремонту фотоапарата Nikon D5100: 2 з 10 (10 балів означають максимальну простоту).
- Акумулятор легко замінити, відкривши пальцем дверцята відсіку.
- Щоб зняти задню панель потрібні мінімальні роботи по викручування шурупів і відпаювання проводів (для даного типу пристроїв), що дозволяє дістатися до материнської плати.
- Для розбирання моделі D5100 необхідно отпаять кілька проводів.
- Пристрій тримається приблизно на 4 мільярди шурупів.
- Компоненти пригнані дуже щільно, і їх складно від'єднувати і витягувати.
- Для забезпечення повної безпеки необхідно розрядити конденсатор спалаху, інакше ви ризикуєте випадково погубити камеру.
