Як проставити реальні розміри скатів даху в archicad
Давно вже обіцяв якийсь урок з приводу розмірів і розгорток дахів в ArchiCAD. З розгорненнями поки нічого не придумав, крім як малювати вручну, а ось з розмірами виявилося простіше.
Всім відомо, що розміри об'єктів в ArchiCAD в 3D не відображаються. Щоб обійти це прикре непорозуміння, в Graphisoft в кінці-кінців придумали так звані 3D-документи, в яких можна малювати лінії, ставити розміри прямо по тривимірної моделі будівлі. Використання таких 3D-документів - це поки що єдиний спосіб дізнатися реальні довжини похилих ребер покрівлі, оскільки на плані ми бачимо тільки проекцію на горизонтальну площину.
Порядок дій по простановке розмірів нескладний і виглядає приблизно так.

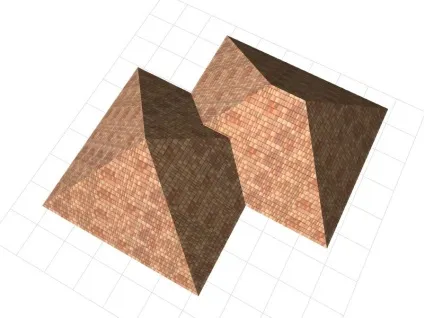

Відкриваємо нашу покрівлю в 3D вікні
Перспектива або аксонометрія - це справа смаку, на самі розміри ніяк не впливає. Тільки врахуйте, що в перспективному вигляді деякі розміри можуть виглядати не паралельними вимірюваним ребрах.

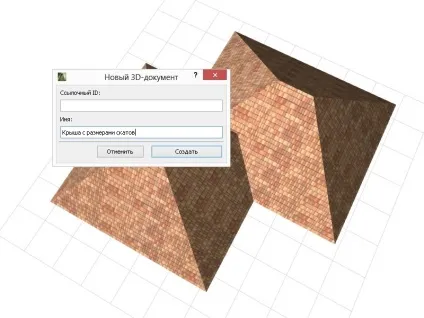

Зберігаємо як 3D-документ
У навігаторі вибираємо папку 3D-документи, клацаємо на кнопці «Новий погляд» в нижній частині навігатора.
Міняємо параметри відображення
Це можна зробити і потім, але я відразу поміняв опції модельного виду на «05 Плани стель», щоб відключити показ штрихування, і замінив набір пір'я на Гостовский, щоб відразу все лінії стали чорними.

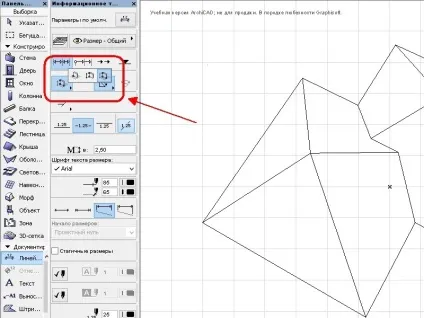

Вибираємо інструмент Лінійний розмір
Поміняйте параметр «Геометричний варіант» на «Будь-яка площина», щоб з'явилася можливість відразу вирівнювати розміри в рідній для ската площині.
ставимо розмір
Клацанням мишки поставте розмірні точки на кінцях вимірюваного ребра і зробіть подвійне клацання. Курсор як зазвичай перетвориться в молоточок, яким треба клацнути по скату покрівлі, щоб вибрати площину для розміру.
Наступним клацанням ставимо розмір десь поруч.

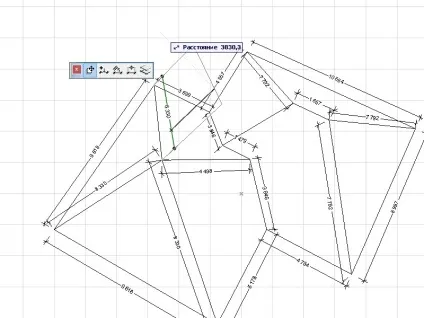

вирівнюємо
Виберіть розмір інструментом «Покажчик», в що з'явилася локальної панелі виберіть «Вирівнювання розмірної лінії», наведіть курсор на ребро ската і виконайте клацання мишею.
Наведіть цей та інші проставлені розміри ближче до вимірюваного об'єкта.
