Як правильно зробити димар для газового котла з відкритою камерою згоряння в приватному будинку своїми

Пристрій димоходу газового котла в приватному будинку виконується згідно СНиП та ППБ. Будь-які порушення призводять до відмови на введення в експлуатацію обладнання, співробітниками газової служби.

Незважаючи на високі норми, зробити димохід для газового котла з відкритою камерою згоряння своїми руками набагато простіше, ніж може здатися з першого разу. Для виконання робіт буде потрібно:

1. Вибрати тип і конструкцію димаря.

2. Під час монтажу врахувати існуючі правила і вимоги.

3. Не допускати і уникати поширених помилок, що допускаються під час монтажу.


За умови дотримання всього перерахованого вище, можна встановити систему димовідведення для атмосферного котла самостійно.

З чого краще зробити димохід для котла на газі

Високі вимоги до димоходу для газового котла в приватному будинку є вагомою причиною, по якій вибирати підходящу систему газоходу необхідно особливо ретельно. Не всі види димохідної труби підходять для цієї мети.

Розглянемо найбільш поширені варіанти систем димовідведення:

• Оцинковані труби димовидалення - є найбільш дешевим способом виготовлення димоходу. Низька температура газів, що відходять, робить можливим застосування оцинковки для підключення до газового котла. Труба має кілька недоліків: швидко прогорає, потребує ретельного утеплення і т.д.
  Додаткову інформацію, щодо можливості експлуатації оцинкованого димоходу, можна знайти в цій статті.

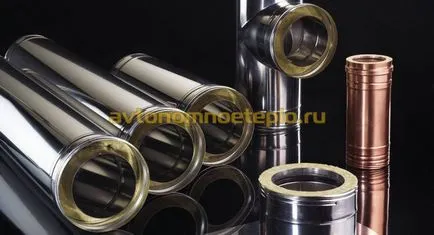

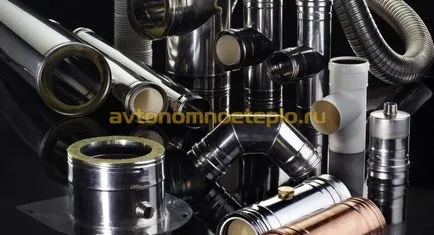

Нержавіючі сендвіч труби - одна з найбільш вдалих систем димовідведення для підключення до газового котла. Труба складається з двох контурів, між якими укладений шар негорючого базальтового утеплювача. Особливості конструкції забезпечують практично повна відсутність конденсату і скупчування сажі.
Популярності додає простий монтаж сендвіч труби і можливість виконати підключення самостійно. Про те, як вибрати і встановити нержавіючу сендвіч трубу, описано тут.

Емальовані труби - даний тип труби покритий захисним шаром, що запобігає корозії стінок і поліпшує зовнішній вигляд конструкції. Емаль витримує нагрівання до 550 ° С, тому, норми допускають її експлуатацію в якості димоходу для атмосферного газового котла.

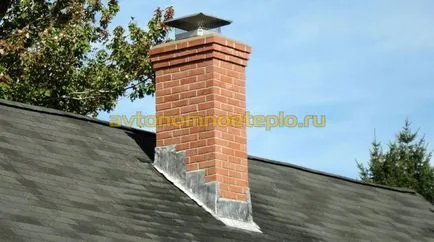

Газохід з цегли - використовується виключно після проведення гільзування внутрішнього каналу. Термін служби цегляної кладки, без втрати герметичності, становить всього 7-8 років. Після, труба втрачає герметичність. Установка всередині цегляного каналу металевої нержавіючої труби, багато в чому вирішує проблему недостатньої тяги і втрати герметизації.
Димохідні канали з цегли для газових котлів, останнім часом практично не використовуються. Детальний керівництво про вибір кладочного матеріалу і проведення монтажних робіт, дізнаєтеся тут.

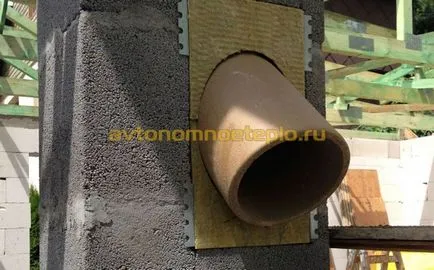

Димохід для газового атмосферного котла в приватному будинку, краще виконати з кераміки або нержавіючої сендвіч труби. При монтажі враховуються особливості конструкції і матеріалу системи димовідведення.

Для димоходу краще використовувати нержавіючу трубу, з маркуванням AISI 416 і товщиною не менше 0,8 мм. Така сталь добре чинить опір дії кислоти і стійка до прогорання.

Правила пристрою димарів для атмосферних газових котлів

Вимоги пожежної безпеки до димоходу

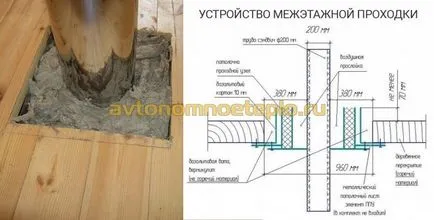

Вогнезахисні вимоги, що пред'являються до димоходу газового обладнання, при проходженні через дерев'яні перекриття і стіни в приватному будинку. Проводять обов'язкову обробку прилеглих балок і кроквяної системи, вогнезахисними засобами - просоченнями, мастиками. Для обробки використовують просочення, з часом вогнестійкості не менше 2 годин.

Пристрій димоходу через дах - для проходження покрівельного пирога, виготовляється спеціальна проходка, заповнена негорючим утеплювачем. Під час монтажу сендвіч і керамічних труб, використовують спеціальні прохідні муфти.

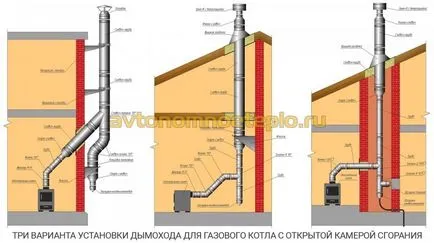

Безпечні відстані - будівництво димоходу в приватному дерев'яному будинку пов'язане з необхідністю забезпечити максимальний захист від загоряння. Відстань до дерев'яних стін від труби - залишають не менше 25 см. Від стелі до горизонтального димоходу - 1,5 м. (Вимоги не діють при монтажі труби в будинку з газобетону або цегли). На всю конструкцію допускається установка не більше 2 поворотних муфт. Відстань від газової труби до димоходу роблять якомога більше.
Горизонтальний ділянку скорочують до 1 м. Максимальна сукупна довжина всіх горизонтальних ділянок труби не більше 3 м.

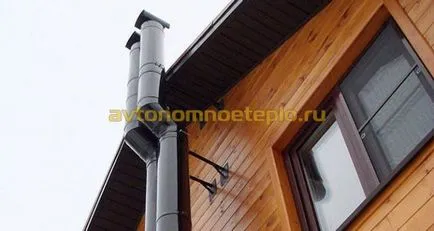

Пристрій приставного димоходу оптимально відповідає вимогам ППБ, але вимагає хорошого утеплення конструкції. Трубу кріплять хомутами до стіни будівлі.

Правила пожежної безпеки при установці сталевого димоходу вимагають проведення обов'язкової теплоізоляції труби. Не допускаються розриви труб, і установка негерметичних ревізійних колодязів і склянок всередині будівлі.

Вимоги пожежної безпеки до димоходів від побутових газових приладів опалення, можуть змінюватися, в залежності від регіону і виникаючих ситуацій. Перед підключенням системи димовидалення, краще поцікавитися у представників Газової служби про існуючі норми.

Як розрахувати висоту димаря котла

Щоб правильно зробити димар для котла з відкритою камерою згоряння своїми руками, враховуються не тільки правила пожежної безпеки, а й робляться розрахунки, згідно існуючих СНиП.

Головним завданням системи димовидалення є безпечний відведення продуктів згоряння з житлового будинку. Для цього буде потрібно стабільна і стійка тяга. У зв'язку з цим, були розроблені будівельні норми, що обумовлюють яка повинна бути висота димаря.

Розрахунки можна зробити самостійно, скориставшись наступними рекомендаціями:

• Висота димоходу для газового котла в приватному будинку вираховується в залежності віддаленості труби від коника будівлі. Якщо відстань між центром покрівлі і оголовком труби не більше 1,5 м, необхідно її підняти не менш ніж на 0,5 м. При відстані від 1,5-3 м допускається, щоб труба була врівень з коником. Якщо димохід віддалений від коника понад ніж 3 м, оголовок можна опустити нижче коника на 10 °.

• Довжина димоходу, щоб забезпечити необхідну тягу, повинна бути не менше 5-7 м.


Сучасні газові котли мають вбудований датчик, що фіксує наявність і силу тяги в трубі. Якщо автоматика постійно дає сигнал на відключення, значить, розрахунки були виконані невірно - потрібно збільшити довжину димоходу.

Як підібрати діаметр димоходу

Існують суворі вимоги газової служби по діаметру димоходу і припливної вентиляції, що включають в себе кілька важливих аспектів:

• Діаметр димоходу повинен бути такий, який вказано в технічній документації котла.

• Не допускається зменшення діаметра каналу. Мінімальне значення перерізу димохідної труби таке ж, як і на вихідному патрубку котла. Виходить, що якщо вихідний канал на котлі 150 мм, то і канал повинен бути не менше 150 мм.

• При необхідності можна збільшити діаметр труби.

• У кімнаті, яку використовують під котельню, мінімум повинна бути природна вентиляція.


Головною вимогою до діаметру димоходу, залишається суворе дотримання рекомендацій виробника котельного агрегату.

Чи потрібно і як утеплити трубу димоходу

Причина утворення конденсату в шахті димоходу - погане утеплення труби. Існує таке поняття «температура роси». Мета утеплення полягає в тому, щоб при роботі системи димовидалення, розігрів понад цього параметра здійснювався якомога швидше.

Способи правильного утеплення димоходу залежать від обраної димохідної труби. Теплоізоляцію можна виконувати таким чином:

• Базальтова вата - матеріал просто накручують на трубу, закріплюючи її за допомогою хомутів або в'язального дроту.

• Теплоізоляційні шкарлупки - оптимально підходять для утеплення димоходу. Базальтові шкарлупки мають необхідні параметри для використання в системах газоходів з низькою температурою відхідних газів.

• Базальтові мати і картон - використовуються для утеплення цегляного димоходу. Мати використовуються для подальшого оштукатурювання.


Як перевірити і посилити тягу в димоході

На тягові характеристики димоходу впливає декілька параметрів:

1. Діаметр труби.

2. Висота димоходу.

3. Переріз.


Якщо після установки димоходу з'явилися ознаки поганої тяги: збільшення обсягу випадає конденсату, зупинка працюючого обладнання, доведеться посилити циркуляцію продуктів згоряння в трубі. Зробити це можна наступними способами:

• Встановити дефлектор на димохід. Практика показала, що установка обмежувача тяги покращує швидкість і інтенсивність виведення продуктів згоряння в 1,5 - 2 рази.

• Провести обслуговування труби. Зниження тяги найчастіше відбувається після 2-3 років експлуатації димаря без його обслуговування. Після прочищення труби, характеристики відновлюються в повному обсязі.

• Збільшити довжину димоходу. При недотриманні параметрів висоти труби, тягова сила буде недостатньою. Проблему можна вирішити, подовживши оголовок.

• Ще один варіант - спочатку встановити димар з примусовою тягою. Не кожна труба підходить абсолютно для газового обладнання з примусовою тягою, тому, перед придбанням, слід уважно вивчити технічну документацію котла.


Чи потрібна вентиляція приміщення з атмосферним котлом

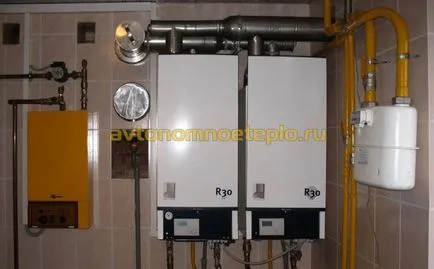

Котельні з встановленими побутовими підлоговими і настінними газовими котлами з відкритою камерою згоряння, оснащуються природною вентиляцією. Це пов'язано з тим, що під час роботи котел спалює повітря, що забирається з приміщення.

Представники газової служби педантично ставляться до загальної площі котельні, висоті стель і іншим параметрам, що впливає на приплив свіжого повітря. Так, нижня частина дверей не повинна прилягати до дверної коробки, утворюючи зазор для вільного надходження повітря в приміщення. У самій котельні повинен бути присутнім вентиляційний канал, а також вікна для провітрювання.

Як часто потрібно чистити димохід

У законодавстві наводиться проміжок часу, протягом якого слід провести періодичний огляд труб. Як правило, обслуговування систем димовідведення проводять не рідше 1 разу на опалювальний сезон.

Щоб полегшити подальше обслуговування, в трубі встановлюють конденсатосборник і ревізійний люк, для відведення конденсату і чищення сажі. Правильне облаштування димаря при установці побутового газового котла включає пристрій вузлів, необхідних для обслуговування системи, з вільним доступом до них.

Основні помилки при виборі газоходу для газового котла

Найбільш поширеними помилками при монтажі димоходу є:

1. Неправильно підібрана висота і діаметр труби.

2. Відсутність теплоізоляції при установці приставного зовнішнього димоходу або при проході через неопалюване горищне приміщення.

3. Недотримання правил ППБ.


Самостійний монтаж димоходу газового атмосферного опалювального котла в приватному будинку може заощадити приблизно 20-30% від загальної вартості системи димовідведення, але має певні недоліки.

Уникнути порушення СНиП та технічних вимог при влаштуванні газоходу, не маючи особливих знань і підготовки, практично нереально. Будь-які порушення приведуть до відмови на введення в експлуатацію котла, колонки та іншого опалювального обладнання. Будуть потрібні додаткові доопрацювання і переробки, що не зможе не відбитися на бюджеті.

Монтувати індивідуальне газове опалення дерев'яного заміського будинку варто довірити професіоналам. Тільки в такому випадку можна гарантувати безпеку і тривалий термін експлуатації газоходу.
