Як працювати з холодним неоном (електролюмінісцентним проводом)
Холодний неон (електролюмінесцентний провід) являє собою гнучкий джерело світла, з яким легко працювати, і при цьому він споживає мало електроенергії. За рахунок його гнучкості ви можете зробити світиться все що завгодно - від кросівок з підсвічуванням до примарно мерехтливих скульптур в саду.
Він складається з двох проводів, один з яких покритий люмінофором, а інший - обвиває його. Вони покриті пластиком і випромінюють світло, якщо підключити їх до инвертору і включити його. Інвертор подає харчування на електролюмінесцентний провід, подібно до того, як блок живлення забезпечує харчуванням ноутбук. Зазвичай вони продаються там же, де і неонові дроти. Також вам знадобиться з'єднувальні дроти для того, щоб підключити електролюмінесцентний провід до инвертору. За умови, що ви зібрали все перераховане вище, можна приступати до з'єднання проводів.
Іноді дроти можуть бути вже підготовлені до роботи і оголені. Якщо у вашому випадку це так і є - можете пропустити наступний пункт інструкції.
Отже, візьміть дріт і кусачки.
Очистіть провід від кольорової ПВХ плівки приблизно на 1-1,5 см від кінця. Переконайтеся, що ні перерізали металеві проводки, а зняли тільки кольоровий пластик.
Тепер ви можете бачити тонку безбарвну оболонку з ув'язненою в неї серцевиною.
Зніміть і безбарвну оболонку, але будьте дуже обережні, щоб не зачепити найтонші проводки, розташовані прямо під нею.
І ось, коли два шари оболонки зняті, ви побачите, що на осьової дроті є шар люмінофора. Це не оболонка, тому не намагайтеся зрізати його. Замість цього акуратно зіскоблити його лезом бритви або зачистите дрібним наждачним папером.
Одягніть на провід відрізок термоусадочної трубки і відсуньте його на кілька сантиметрів від кінця.
Візьміть стрічку з мідної фольги і обгорніть нею кольорову оболонку проводу поруч з оголеною серцевиною.
Зігніть тонкий кручений дріт, що йде навколо люмінофора, до ділянки, обернути мідною стрічкою, і припаяти його там. Переконайтеся в тому, що провід добре припаяний до стрічки.
Ваш неоновий провід повинен виглядати так, як це показано на зображенні. Переходимо до наступного кроку.
Кабель для з'єднання електролюмінесцентний провід і інвертора має роз'єм з одного свого боку і два дроти різної довжини - з іншого. Вам потрібно видалити ізоляцію з цих проводів на відстані 0,5 см від кінця.
На цьому фото ви можете бачити результат цієї маніпуляції.
Скрутіть сердечник неонового дроти з коротким дротом з'єднувального кабелю. Щоб при роботі вам не заважав довший проводок, просто відігніть його назад.
Тепер вам потрібно спаяти ці два дроти разом. Переконайтеся, що припій потрапив між ними, і з'єднання вийшло надійним.
Щоб довгий з'єднувальний проводок не торкався тільки що спаяного з'єднання, посуньте відрізок термоусадочної трубки на місце пайки або оберніть його ізоляційною стрічкою.
Припаяйте довгий проводок до мідної стрічці, що утворює кільце на кінці неонового дроти.

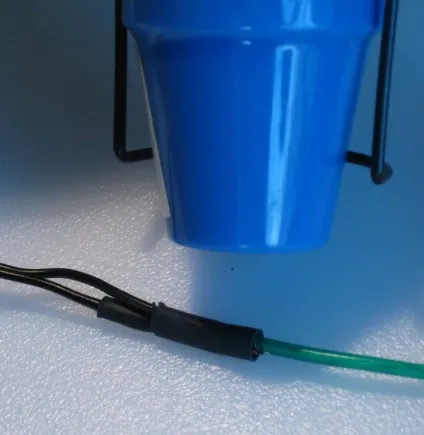

Це з'єднання також заізоліруйте відрізком термоусадочної трубки. У прикладі для усадки трубки використовувався термофен, але при його відсутності ви можете скористатися іншим джерелом тепла - запальничкою або досить потужним феном для волосся.

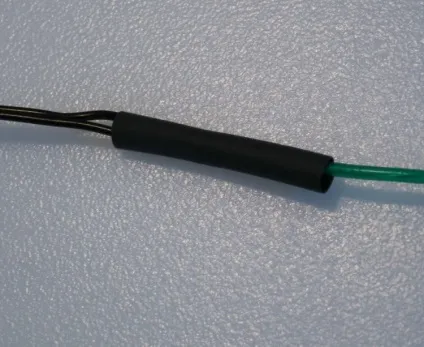

Кількома кроками раніше ми одягали відрізок термоусадочної трубки на електролюмінесцентний провід. Насуньте його на місце з'єднання проводів, які ви тільки що спаяли.

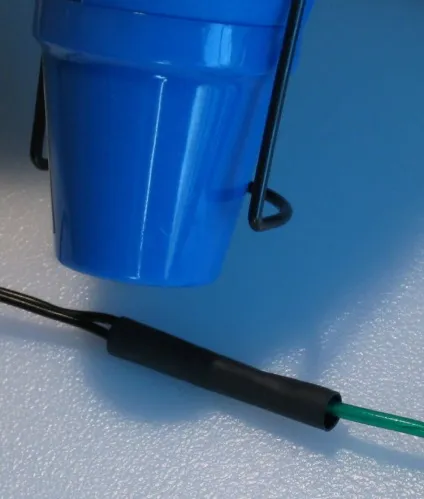

Направте на нього потік гарячого повітря з фена - трубка почне стискатися. Вона стане гарячою і м'якою, але, охолонувши, вона буде твердою, як пластик.
Підключіть роз'єм до харчування і включіть ваш інвертор. Ви побачите результат своєї роботи - неоновий провід повинен загорітися.
