Як побудувати мансардний дах своїми руками

Будівництво будинків завжди починається з визначення необхідної житлової площі, від цього параметра залежить глибина закладки фундаменту і підсумкова вартість споруди. Щоб невеликого земельної ділянки вистачило ще на організацію городу, баню і альтанку, не можна розширювати житло в горизонтальному напрям, зведення додаткового поверху коштує занадто дорого. Збільшити житловий простір в такій ситуації допоможе мансардний дах своїми руками.

Різновиди мансардних дахів

Мансарда - опалювальне або холодний простір під дахом, яке використовують в якості житлового. Згідно будівельним нормам, в мансардному приміщенні необхідно обладнати вікна для природного освітлення і стелі достатньою для людини висоти. Кімнати під покрівлею, в яких ці умови не дотримуються, називають горищем. Для влаштування мансарди підходять наступні види дахів:

• Двосхилий. Найпростіша конструкція для обладнання мансарди. Вона складається з двох скатів прямокутної форми і трикутних фронтонів. Щоб домогтися потрібної для житлового приміщення висоти стель, необхідно закласти дуже крутий кут скатів. Це збільшує площу і вагу двосхилим даху, роблячи її монтаж економічно недоцільним.

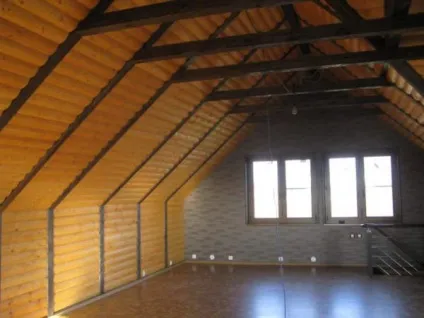

Мансардний двосхилий дах

Вальмовая. Конструкція вальмового даху складається з двох трапецієподібних скатів і стількох же трикутних, розташованих над торцевими стінами замість фронтонів. Висоти стелі під вальмами не вистачає для житлового приміщення, тому площа мансарди виходить дуже маленькою. Однак, її досить для організації складування речей або зимового зберігання припасів, якщо вона не опалюється.

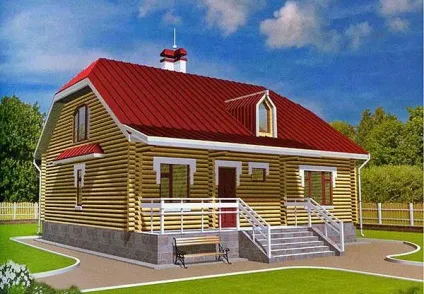

Вальмовая мансардний дах

Полувальмовая. Особливість полувальмовой даху в тому, що її торцеві скати в повному обсязі замінюють фронтони, а частково. Вальми маленького розміру не знижують висоту стелі, тому монтаж полувальмовой даху в якості мансардного цілком можливий. Єдиний мінус такого варіанту - складність кроквяної системи і велика витрата покрівельного матеріалу.

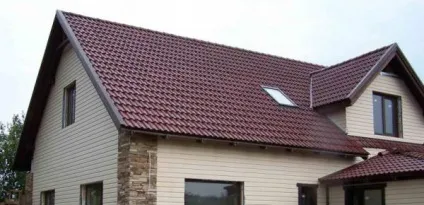

Полувальмовая мансардний дах

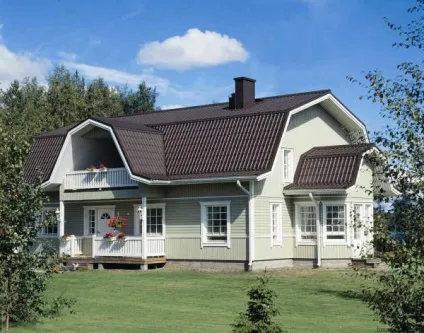

Ламана. Це різновид двосхилого виду покрівлі, скати якої складаються з двох частин, що мають різний кут нахилу. Верхня частина ламаного даху більш полога, а нижня - крута. Така конфігурація дозволяє більш ефективно використовувати простір, не збільшуючи витрати на будівництво. Ламана дах - найдоступніший варіант того, як побудувати мансардний дах з мінімальними вкладеннями.

Ламана мансардний дах

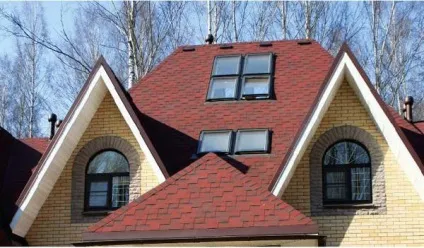

Монтаж мансардного даху, придатної для проживання, передбачає обов'язкову термоізоляцію, організацію природного освітлення за допомогою мансардних або вертикальних вікон і примусової вентиляції.

Переваги ламаної мансардного даху

Щоб зробити простору житлову мансарду, необхідно будівництво ламаного даху. Її конструкція найкраще підходить для даних цілей, тому що:

1. Вона підходить для вже побудованих будинків, в яких проводять реконструкцію покрівлі з метою обладнання житлової мансарди. Ламана дах лише трохи важче звичайної двосхилим, тому така переробка не потребує посилення фундаменту.
2. Під дахом такого типу можливий монтаж дворівневої мансарди, якщо висота стель 5 м або вище.
3. Підвищення енергоефективності будинків. Монтаж ламаного даху, навіть якщо її не опалювати, створює товсту повітряний прошарок між коником і стелею першого поверху, за рахунок якої зберігається тепло в опалювальних приміщеннях.
4. Можливість облаштування балкона. Трапецієвидний фронтон ламаної покрівлі ніби створений для того, щоб на ньому встановити просторий балкон.

Зверніть увагу, що будівництво мансардного даху будь-якого типу коштує дорожче звичайної, щоб зробити її придатною для життя, потрібно установка дорогих мансардних вікон, утеплення та монтаж вентиляційної системи.

Конструювання мансардного даху

Перед тим, як побудувати мансардний дах, необхідно виконати розрахунки її параметрів і накреслити схему взаємного розташування елементів. Так як центральним критерієм є корисна площа мансарди, то відштовхуватися потрібно саме від неї:

Схема мансардного ламаного даху з розмірами

1. На аркуші паперу накресліть коробку будинку, що будується з розмірами, обов'язково дотримуючись масштаб. Визначте середину торцевої стіни, відкладіть вгору від цієї точки бажану висоту стель. Мінімальне значення цього параметра - 2, 5 м. Не забудьте врахувати товщину перекриттів.
2. Поверніться до середини торцевої стіни, вліво і право відміряйте бажану ширину мансардного приміщення. Вгору від цих точок проведіть лінії довгою, рівній висоті стелі. З'єднайте їх між собою. Отриманий прямокутник позначає межі мансарди.
3. Від середини торцевої стіни вгору відміряйте відстань до коника даху. Коник розташовують на висоті 1,2-1,5 м від стелі мансарди. Від коника до кутів прямокутника, що позначає мансарду, проводять прямі лінії, верхні частини схилів ламаного даху. Потім накреслити нижню, більш круту частину схилу, і схема даху готова.

Визначити кути нахилу скатів ламаного даху можна за допомогою транспортира або подивитися в таблиці готових значень відношення довжини ската до ширини.

Крім того, потрібно переконається, що отримали значення кута ската відповідає погодним умовам в районі зведення будинків і покрівельного матеріалу, монтаж якого ви плануєте. Будівельна кліматологія дає рекомендації по вибору кута нахилу скатів, виходячи з даних про вітрової, снігового та дощової навантаженні. Будівництво ламаного даху без дотримання цих норм може призвести до зриванням покрівлі при шквалистим вітром, обвалом конструкції під час снігопадів і протечками від зливових дощів.

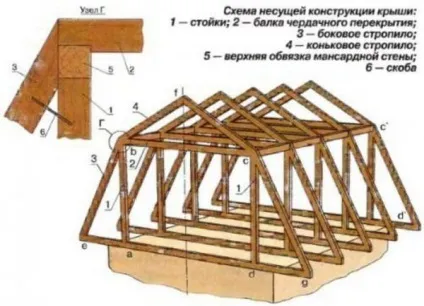

Конструкція кроквяної системи

Пере тим як побудувати дах мансарди, необхідно розібратися з яких елементів вона складається. Каркаючи будь-якого даху - кроквяна система, як скелет, що несе тягар конструкції. Вона складається з наступних частин:

• Мауерлата. Мауерлатний брус укладають на верхній край кладки будинку, щоб пом'якшити кріплення зі кроквяної системою і рівномірно розподілити навантаження. Дерев'яних будинків з бруса і колоди монтаж мауерлата не потрібно, так як цю роль у них виконують крайні вінці, укріплені стяжками з скоб або нагелів.
• Крокв. Кроквяні ноги формують скати. У ламаного даху є два різновиди крокв - верхні і нижні. Верхні розташовують від коника до затягування, а нижні від затягування до мауерлата.
• Конька. Конькового з'єднання знаходиться в місці, де ноги однієї кроквяної пари з'єднуються накладкою з металу або бруском. Це найвища точка покрівлі.
• Затяжок. Затягування є горизонтально встановлені дошки, які стягують разом крокви з однієї пари. Верхня затягування, розташована під коником, називається ригель і має більш товсте перетин. Будівництво ламаного даху передбачає установку також нижньої затяжки, яка виконує функції балок перекриття і є основою для настилу підлоги мансарди.
• Стійок. Стійки з товстого бруса встановлюють на затягування для підтримки коника або крокв. Монтаж стійок виконує тільки вертикально.
• Підкосів. Підкоси встановлюють діагонально, під кутом до кроквяних елементів, наголошуючи в затяжку або стійку. Ці елементи потрібні для підтримки довгих крокв, які прогинаються від своєї ваги.
• Сутичок. Сутички є дошки, які з'єднують дві поруч розташованих вертикальні опори.
• Бабки. Бабка - підвісний елемент кроквяної системи, що з'єднує коник і верхню затяжку.

Всі частини кроквяної системи виготовляють з деревини високої якості, перетин якої обчислюється при розрахунках, для зручності тих, хто виконує монтаж своїми руками, існують таблиці з рекомендованими значеннями в залежності від довжини, сорту і відстані між елементами.

послідовність робіт

Щоб якісно побудувати мансардний дах, потрібно суворо дотримуватися технологію і послідовність монтажу. Зверніть увагу, що навіть досвідченому майстрові складно впорається з установкою в поодинці через велику вагу крокв, так що починаючому умільцю буде потрібна допомога 1-2 підсобників. Будівництво покрівлі ламаного типу виконують в наступному порядку:

1. Монтаж мауерлата. Мауерлатний брус фіксують на верхню частину фронтальних стін уздовж майбутніх скатів. Якщо всередині перекривається будинку є несуча перегородка, яка використовується в спорудженні кроквяної системи, на неї встановлюють лежень. Мауерлат укладають на гідроізоляцію, а сам брус покривають антисептичним складом для збільшення терміну його служби.

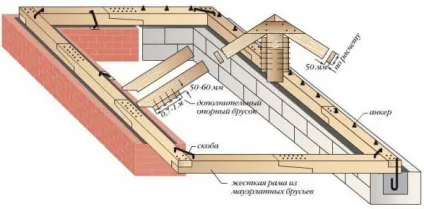

Способи монтажу мауерлата

Установка балок перекриття. Це можна зробити двома способами: поверх мауерлата або на заздалегідь підготовлені виступи в стіні. Перший варіант дозволяє розширити простір мансарди за допомогою виносу балок за периметр коробки будинку. Поверх балок перекриття споруджують тимчасовий настил з дощок, що не закріплюючи їх цвяхами. Настил потрібен для зручності складання кроквяної системи.

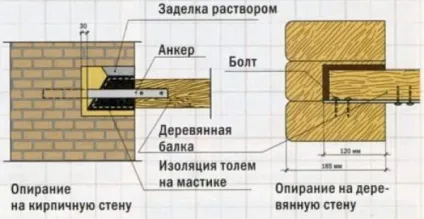

Варіанти установки балки перекриттів

Монтаж стійок. На рівній відстані від середини балки перекриття встановлюють вертикально першу стійку і закріпити за допомогою 2-3 металевих куточків. Виконують ті ж дії з останньої і натягують між ними шнурку. Орієнтуючись по шнуру, закріплюють всі інші стійки на кожній балці перекриття. Щоб вертикальність елементів не порушилася, тимчасово монтують на цвяхи укосіни.

Установка ригелів. На дві стоки зверху укладають брус того ж перетину і фіксують на металеві куточки. Проробляють цю операцію з кожною парою стійок.

Закріплюють нижні кроквяні елементи. Верхній кінець ноги кріплять до стійки, а нижній - на балки перекриттів або мауерлатний брус. Кріплення виконують за допомогою скоб, саморезов або цвяхів. Якщо будинок дерев'яний, що не дав усадку, нижні з'єднання виконують, використовуючи металеве кріплення за типом повзуна, щоб дах не деформувалася в процесі висихання деревини будинку.

Фіксують верхні крокви. Виготовляють ноги за одним лекалом. У верхній частині їх з двох сторін закріплюють за допомогою металевої пластини, а в нижній використовують цвяхи або скоби.

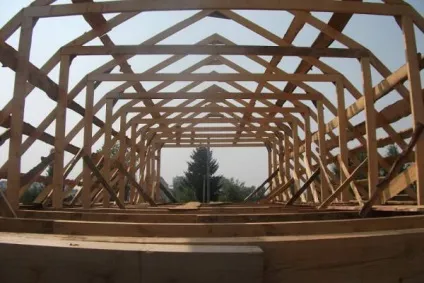

Встановлені крокви мансардного даху

Між ригелем і гребеневим з'єднанням підвішують бабку, регулюючи її натягом таким чином, щоб основна вага затяжки припадав на коник.

Прибивають рейки контр-обрешітки, поверх них будівельним степлером закріплюють гідроізоляційну плівку і обрешітку. Укладають покрівельний матеріал.

Обшивають фронтони, не забуваючи залишати отвори для вікон. Утеплюють фронтони і скати даху зсередини. Споруджують каркас, обшивають стіни і стеля мансарди. Виконують внутрішню обробку і вставку вікон.

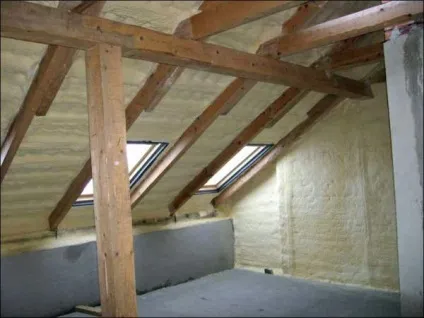

Утеплення мансарди зсередини

На схилах даху встановлюють водостічний жолоб і трубу, що відводить воду в зливову каналізацію. Обладнають систему примусової вентиляції і коньковий аератор.

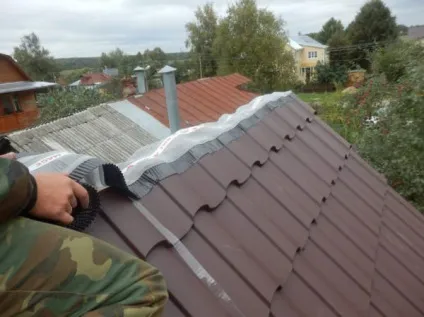

Монтаж вентиляційної стрічки і аераторів на коник мансардного даху

Мансардний дах своїми руками - хороший вихід, коли в будинку стало тісно, ​​а можливості капітальної реконструкції або надбудови другого поверху немає. Зроблена з розумом мансарда - затишне приміщення, по комфорту не поступається іншим кімнатам в будинку.
