Як підключити тепла підлога - можливі варіанти

Тепла підлога в приміщенні може мати в своїй основі різноманітні нагрівальні елементи. Він буває водяний або електричний. Однак завжди при монтажі важливою частиною вважається його під'єднання до керуючої системі. Перш ніж дізнатися, як підключається тепла підлога, слід з'ясувати всі особливості системи.

Призначення і види терморегулятора

Як підключити тепла підлога - можливі варіанти

терморегулятор для теплої підлоги

Дистанційний пульт підлогу управляється за допомогою терморегулятора. Існує 2 різновиди даного пристрою:

Електронний тип. Він функціонує на основі програмують компонента. Такий терморегулятор підрозділяється на пристрій з кнопками або сенсором. Конструкція працює через нього за допомогою ініціації в зазначений період і за певними показниками температури.
Механічний тип. Необхідна температура для підтримки комфорту визначається за допомогою реостата механічного виду.

Перед тим, як підключити термодатчик теплої підлоги, в першу чергу, здійснюється монтаж термостата від підлоги поверхні на висоті приблизно 150 см. Дана зона обов'язково захищається від попадання палючих променів сонця і впливів інших додаткових теплових джерел. Під'єднується терморегулятор стаціонарним способом, запітиваясь через розетки або від електричного щита.

Як правило, на корпусі пристрою виробник позначає схему приєднання. Це допомагає в питанні, як правильно підключити тепла підлога. Незалежно від різновиду терморегулятора, вони керують такими видами нагрівальних елементів:

Тепловий мат. У ньому застосовується кабель підвищеного опору, який прикріплений на плівці з конкретним кроком.
Нагріває кабель. Даний провідник, має досить великий опір. Його спочатку поміщають в якісну теплоізоляцію. В процесі проходження по ньому струму він прогрівається.
Інфрачервона плівка. Її товщина становить не більше 5 мм. У ній встановлюють плоску напівпровідникову огрівальну смугу.

Коли теплі підлоги монтують в декількох приміщеннях, то рекомендується застосовувати терморегулятори на всіх опалювальних контурах. Це дозволить захистити електричну мережу від перевантаження і дасть можливість застосовувати різний експлуатаційний режим для різних приміщень, включати системи в незалежному режимі.

схема під'єднання термодатчика теплої підлоги

Як з'єднати провід теплої підлоги? Після того як встановлено термостат до розподільній коробці підводять фазу, під'єднують заземлення і нуль. У стінці роблять канавку, в неї поміщаються трубки з пластика. В одну канавку укладають проводок від датчика, а в наступній розташовують силові дроти нагріває кабелю. Датчик повинен розташовуватися під фінішним покриттям підлоги. Дуже важливо знати, як правильно підключити тепла підлога до терморегулятора. Потім починається монтаж і підключення статі.

Підключення кабельних систем

Нагрівають мати і секції можуть мати одно- і двожильний кабель. Від цього залежить, як під'єднати тепла підлога правильно.

Одножильний кабель складається з єдиного токоведущего дроти і заземлення. Струмоведучий зазвичай має молочний відтінок ізоляції. З двох країв одножильного кабелю струмопровідні проводки під'єднують до гнізд 3 і 4. Краї заземлюючого проводу приєднуються до нуля, тобто 2 гнізда.

Двожильний кабель складається з 3 проводів:

нуль (індиговий);
фазу (кавовий або білий);
заземлення (зелено-жовтий).

Такий кабель приєднується до регулятора за такою схемою, в якій заземлення йде до 2 гнізда, до нього підключений нуль з електромережі.

Підключення водяного статі

Водяна підлога можна приєднати до стаціонарної обігріває системі, коли приміщення розміщено на 1ом поверсі (верхня розводка гарячої води) або на останньому (нижня розводка). Так як в даній зоні рідина починає переткані назад, можна їй нагрівати підлогову поверхню, причому спадати тепло з сусідніх приміщень не буде. Більш того температура в подібному випадку максимально підходить і варіюється від 50С до 55С.

Є ще варіант, як поєднати тепла підлога водяного типу. Це робиться на підставі стаціонарної системи гарячого водопостачання. Однак, здійснити це можна лише в сполученому санвузлі або ванній кімнаті. У цьому випадку температура підлоги поверхні залежить від температури рідини в мережі. Коли вони надто гаряча, то природно підлогу буде прогрітий, будь-яка температура і умови за вікном і в приміщенні.

Якщо тепла підлога підключати до індивідуальної опалювальної системи, то використовується котел. Або виконується одночасне приєднання до кількох котлів. Тут має бути передбачено перемикання подачі тепла між котлами.

Підключення інфрачервоного статі

При використанні даного типу статі власників цікавить питання, як правильно підключити ІК тепла підлога. Плівковий підлогу система характеризується наявністю декількох смужок плівки або секцій. Провід відходять від всіх секцій. Таким чином, кількість проведених дротів до термічного регулятору залежить від кількості секцій.

Щоб не виникало таких ситуацій найкраще застосовувати розпаєчних коробку, що дозволяє виводити всього 2 проводка до регулятора. Причому в цьому випадку перевірка працездатності обігрівального статі проводиться легко, без демонтажу покриття.

Важливо! В такому випадку, коли в кімнаті планується розташування декількох шаф, фахівці радять не укладати плівку по всьому периметру, а лише на 60-70%, які будуть не захаращені.

Фахівці радять робити нумерацію дротів. Це дасть можливість мінімізувати тимчасові витрати на перевірку коректної роботи системи і її компонентів. Провід, які йдуть від статі, з'єднуються паралельно в распаєчної коробці. Робиться це за допомогою скручування або спайки. З коробки виводять лише 2 дроти, саме їх під'єднують до терморегулятора за певною схемою.

Підключення електричної підлоги

Електричний обігрівальний підлогу вважається найбільш часто використовуваних. Його приєднання до мережі виконується так само через терморегулятор. Рекомендується, щоб такі роботи проводив електрик. Однак, можна зробити це самостійно.

Особливо варто зауважити, що слід передбачити окремий вмикач автоматичного типу з метою прямого під'єднання через електричний щит. Він допоможе підключити / відключити температурний регулятор і послужить захистом в разі стрибків напруги в електромережі. Коли регулятор приєднують до типової розетки, то враховуються всі електричні прилади, які будуть до неї підключатися.

У комплект підключення входять:

клеми;
датчик температури;
коробка для монтажу;
інструкція з улаштування та експлуатації.

Електричний підлогу можна під'єднати до будь-якого різновиду терморегулятора. Потрібно тільки брати до уваги те, що найбільше значення струму, споживаного підлогою, має підходити максимальному току, який пропускають через регулятор. Монтаж терморегулятора не займає багато годин.

Провід нагріває кабелю роблять з різнобарвною маркуванням:

білосніжний (чорний або кавовий) - фаза L;
зелений або жовтий - заземлення;
синій - нуль N.

Провід, які йдуть від електромережі, не завжди маркуються. У цьому випадку для визначення нуля або фази досить використовувати індикаторну викрутку.

Схема підключення наступна:

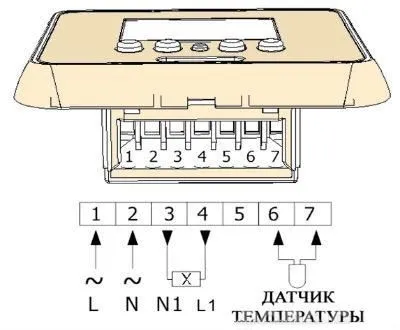

До контактів терморегулятора 1 і 2 підключають мережеві дроти. Стандартно маркування позначена збоку кришки пристрою. Важливо дотримуватися вірну полярність. Так, до гнізда 2 приєднують нуль, а до контакту 1 - фаза.
До гнізд 3 і 4 приєднуються проводи нагріває елемента - фаза до гнізда 4, а нуль - до контакту 3.
Підключається потім термодатчик. Найчастіше це робиться до контактів 5 і 6. Тут не особливо важливо дотримуватись полярності.

схема підключення електричної теплої підлоги

В останню чергу проводиться випробування справності терморегулятора. З цією метою прилад вмикається і виставляється мінімальна температурне значення. Потім показники температури збільшують максимально. Правильність підключення визначається одним помахом замкнувшейся ланцюга.

Важливо! У разі якщо попередніх дослідів під'єднання системи до електролічильників не було, фахівці рекомендують скористатися допомогою професіоналів. Так як даний крок є дуже важливим, і його правильне виконання допоможе в майбутньому уникнути багатьох проблем.

Залежно від того, який тип терморегулятора використовується, різниться схема його підключення. Для того щоб уникнути помилки, необхідно використовувати схему, яка позначена на корпусі пристрою. Невеликі зміни в процес може вносити тип електричного обігрівального статі.
