Пристрій і ремонт електробритви braun 1008 - основи електроніки
Днями знайомий приніс мені електробритву і попросив відремонтувати її. За його словами «Що - щось там не контачить» я зрозумів, що нічого складного бути не може і вирішив допомогти товаришеві в його проблеми, і тепер хочу описати мій досвід ремонту електробритви braun 1008.
Отже, бритва braun 1008 не працює і ніби як не подає ознак життя.
Перше, що спало на думку, це перевірити шнур живлення, проте він виявився справним і я приступив до розбирання бірітви.
Виявилося розібрати бритву не так вже й просто.
Для початку відкручуємо два самореза у голови бритви, як показано на малюнку.

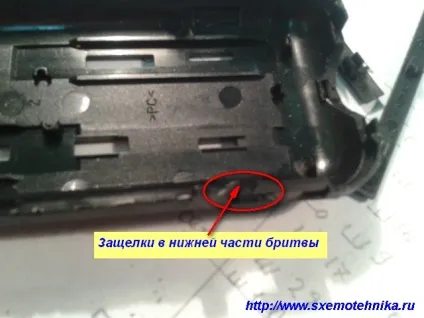

Далі відкриваємо корпус, натиснувши на клямки в нижній частині бритви.

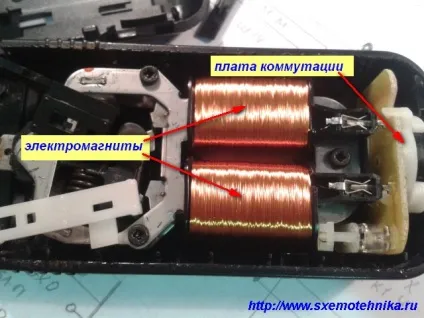

Тепер перед нами все пристрій електробритви braun 1008. Ми бачимо електромагніт і невелику плату комутації, де розташований вмикач електробритви і перемикач напруги живлення 220/115 в. у вигляді крутного роз'єму для мережевого шнура.
Виробляємо зовнішній огляд електробритви.

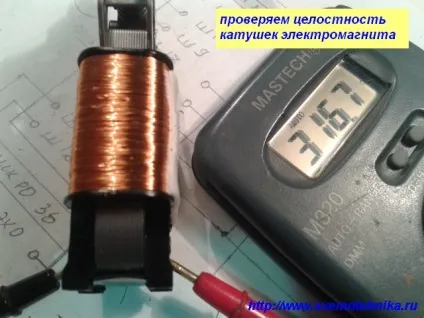

Особисто я нічого не виявив, вирішив знятий плату і перевірити цілісність котушок електромагнітів, які як видно з малюнка оказалист справні і їх опір прилад показав порядку 316 Ом.
Далі вирішив вивчити ланцюг харчування електромагнітів.
В результаті вивчення плати я намалював ось таку схему електричної частини бритви для мережі 220 в і 115 в відповідно.
Тепер уважно оглядаю плату і бачу, що вмикач бритви просто напросто вигорів.

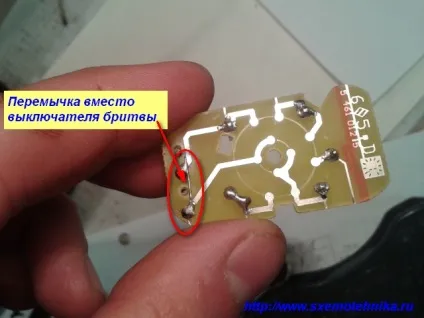

За браком в наявність чогось подібного я вирішив закоротити його, тим самим бритва буде включатися безпосередньо при підключенні мережевого шнура до мережі.

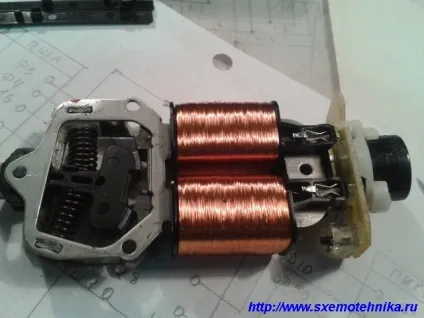

Ось що у мене вийшло.
Тепер збираємо електробритву і користуємося!
