Як самому розібрати ноутбук packard bell p5ws0, очистити від пилу і замінити термопасту

Сьогодні ми будемо поетапно розбирати, і чистити систему охолодження ноутбука моделі Packard Bell P5WS0.

ЕТАП 1. Перевертаємо ноутбук днищем вгору і викручуємо гвинти (на фото вони позначені червоним), знімаємо кришку з засувки, це можна зробити за допомогою викрутки, просто одягнувши і потягнувши на себе.

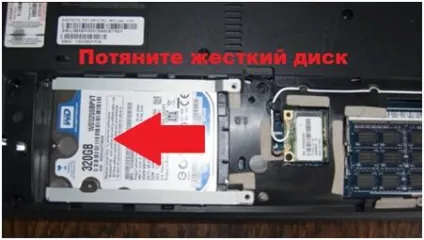

ЕТАП 2. Далі знімаємо вінчестер (тобто жорсткий диск). Він знімається зміщенням в сторону, протилежну роз'єму підключення. На жорсткому диску є спеціальний язичок, потягнувши який Ви без жодних зусиль зніміть його.

ЕТАП 3. Тепер викрутимо залишилися болти. Зверніть увагу, на маркування гвинтів, що б при складанні їх не переплутати.

ЕТАП 4. Тепер звільняємо привід. Для цього викручуємо один кріпильний гвинт (на фото він позначений).

ЕТАП 5. Знімаємо акумулятор. Для цього достатньо просто зрушити вправо фіксатори батареї.

ЕТАП 6. Під акумуляторною батареєю викручуємо ще п'ять гвинтів. Знову ж зверніть увагу на їх маркування, вони коротше всіх гвинтів.

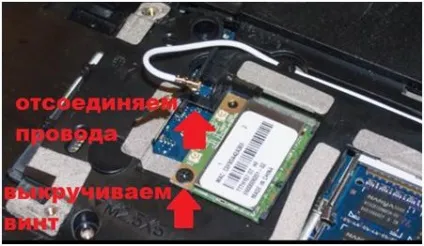

ЕТАП 7. Тепер витягаємо модуль Wi-Fi. Акуратно від'єднуємо дроти і викручуємо єдиний гвинт.

ЕТАП 8. Тепер поставте ноутбук, так щоб Вам було зручно зняти панель. За допомогою викрутки піддягаємо панель, відкриваємо її. Робимо все дбайливо, щоб не пошкодити панель.

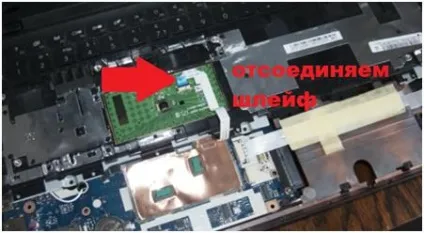

ЕТАП 9. Від'єднуємо шлейф від тач-пада і прибираємо панель.

ЕТАП 10. отщелкивали засувки, за які тримається клавіатура і зрушуємо її вгору. Далі знімаємо шлейфи клавіатури і кнопки харчування. Шлейфи - деталь дуже тендітна, тому робіть все з максимальною ощадливістю.

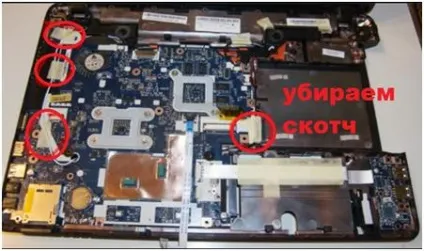

ЕТАП 11. Тепер ми бачимо материнську плату. Зараз наша задача прибрати наявний на ній скотч і дроти.

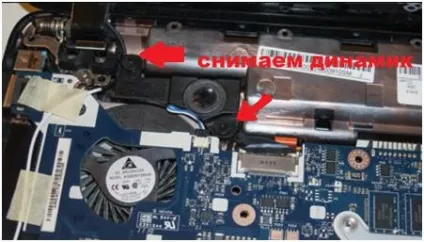

ЕТАП 12. Відкручуємо і прибираємо лівий динамік.

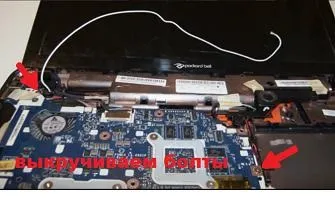

ЕТАП 13. Відкручуємо болти, якими прикріплення материнська плата.

ЕТАП 14. Від'єднуємо правий динамік. Там же від'єднуємо роз'єм мікрофона.

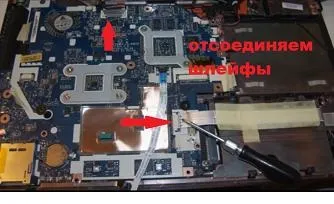

ЕТАП 15. Від'єднуємо шлейф USB і шлейф монітора.

ЕТАП 17. Тепер Ви можете прибрати пил з вентилятора і системи охолодження, зробити це можна за допомогою пилососа або ж кисті.

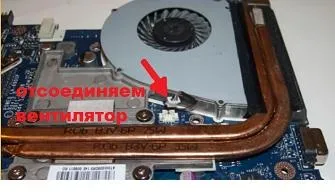

ЕТАП 18. Від'єднуємо вентилятор. Для цього від'єднуємо дроти і викручуємо гвинти. Робіть все гранично обережно, щоб не пошкодити материнську плату.

ЕТАП 19. Розбираємо вентилятор, для цього викручуємо три гвинта. Видаляємо залишки пилу. Робимо це знову ж за допомогою пилососа, або промиваємо під струменем води.

ЕТАП 20. Видаляємо стару термопасту і наносимо свіжу тонким, рівномірним шаром.

Залишилося лише зібрати почищену систему охолодження і продовжувати ним користуватися ноутбуком.
