Як підключити люстру через одноклавішний вимикач
Досить часто виникає необхідність підключити багаторіжкові люстру через одноклавішний вимикач.
Тут можливі два варіанти:
- люстра в розібраному вигляді;

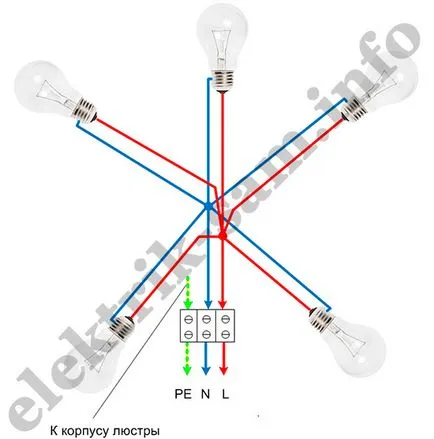

Якщо люстра у нас в розібраному вигляді, то нам необхідно її зібрати з розрахунку, що вона буде підключатися через одноклавішний вимикач. Тобто при натисканні на клавішу вимикача, будуть включатися відразу всі лампочки на люстрі. Збірку виробляємо відповідно до схеми:
На відміну від підключення через двоклавішний вимикач, всі дроти від центральних контактів патронів люстри з'єднуються разом і підключаються через клемник до фазного проводу, що йде від одноклавішного вимикача. Як видно, люстра підключається до стельового проводу, як звичайний світильник на одну лампочку:

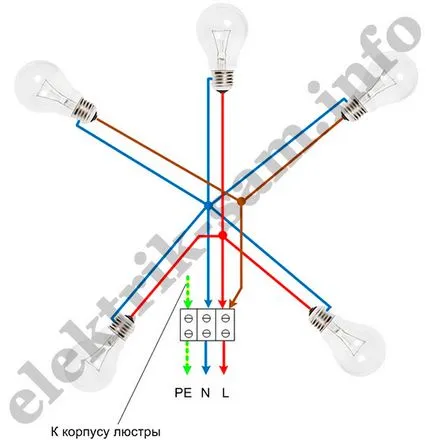

Якщо люстра вже зібрана для підключення через двоклавішний вимикач, то в цьому випадку проводи, що йдуть від центральних контактів патронів люстри, необхідно підключити разом в клемнику до фазного проводу, що йде від одноклавішного вимикача:
Схема підключення до електромережі квартири в цьому випадку буде як на малюнку:
