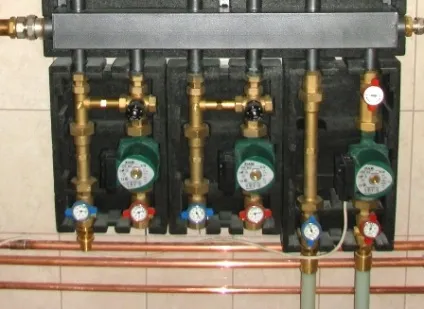

Як підібрати циркуляційний насос
Іноді перед людиною, вже посадили дерево і виростили сина, постає питання - а як підібрати циркуляційний насос для опалювальної системи споруджуваного будинку? І від відповіді на це питання залежить багато - чи будуть рівномірно прогріті все радіатори, чи буде швидкість потоку теплоносія в
опалювальній системі достатньою, і в той же час не перевищеній, чи не буде гулу в трубопроводах, чи не буде насос споживати зайву електроенергію, чи правильно працюватимуть термостатичні вентилі опалювальних приладів і так далі і тому подібне. Адже насос - це серце опалювальної системи, яке невпинно качає теплоносій - кров будинку, що наповнює будинок теплом.
Необхідну продуктивність циркуляційного насоса з достатньою точністю можна розрахувати за простою формулою:
де Q - необхідна продуктивність насоса в кубометрах на годину, Р - теплова потужність системи в кіловатах, dt - дельта температур - різниця температур теплоносія в подавальному та зворотному трубопроводі. Зазвичай приймається рівною 20 градусам.
Отже, пробуємо. Візьмемо, для прикладу, будинок загальною площею 200 квадратних метрів, в будинку є підвал, 1 поверх і мансарда. Система опалення двотрубна. Необхідну теплову потужність, необхідну для обігріву такого будинку, приймемо 20 кіловат. Виробляємо нескладні обчислення, отримуємо - 0,86 кубометра в годину. Округляем, і приймаємо продуктивність необхідного циркуляційного насоса - 0,9 кубічних метра на годину. Запам'ятаємо її і йдемо далі. Другою найважливішою характеристикою циркуляційного насоса є натиск. Кожна гідравлічна система має опір, який пропускають по ній потоку води. Кожен кут, трійник, що редукує перехід, кожен підйом - все це місцеві гідравлічні опори, сума яких і становить гідравлічний опір опалювальної системи. Циркуляційний насос повинен подолати цей опір, зі збереженням розрахункової продуктивності.
Точний розрахунок гідравлічного опору складний і вимагає певної підготовки. Щоб приблизно розрахувати необхідний напір циркуляційного насоса використовується формула:
де N - кількість поверхів будівлі, включаючи підвал, K - усереднені гідравлічні втрати на один поверх будівлі. Коефіцієнт К приймається 0,7 - 1,1 метра водяного стовпа для двотрубних систем опалення та 1,16-1,85 для колекторно-променевих систем. У нашому будинку три рівні, з двухтрубной опалювальною системою. Коефіцієнт К приймаємо 1,1 м.в.с. Вважаємо, 3 х 1,1 = 3,3 метра водяного стовпа.
Зверніть увагу - загальна фізична висота опалювальної системи, від нижньої до верхньої точки, в такому будинку становить близько 8 метрів, а натиск необхідного циркуляційного насоса тільки 3,3 метра. Кожна опалювальна система є рівноважною, насосу не потрібно піднімати воду, він тільки долає опір системи, тому захоплюватися великими тисками ніякого сенсу немає. Отже, ми отримали два параметра циркуляційного насоса, продуктивність Q, m / h = 0,9 і натиск, Н, м = 3,3. Точка перетину ліній від цих величин, на графіку гідравлічної кривої циркуляційного насоса, є робочою точкою необхідного циркуляційного насоса.

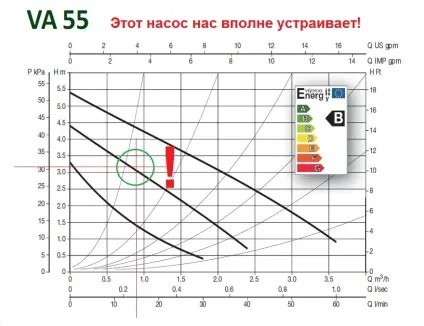

Припустимо, Ви вирішили зупинитися на відмінних насосах DAB. італійських насосах чудової якості за абсолютно адекватною ціною. Користуючись каталогом, або менеджерами нашої компанії, визначаєте групу насосів, в параметри яких потрапляє необхідна робоча точка. Вирішуємо, що цією групою буде група VA. Вибираємо найбільш підходящий графік гідравлічної кривої, найкраще підходить крива насоса VA 55/180 X.
Робоча точка насоса повинна знаходитися в середній третині графіка - ця зона є зоною максимального ККД насоса. Для підбору вибирайте графік другої швидкості, в цьому випадку Ви страхуєте себе від недостатньої точності укрупненого розрахунку - у Вас залишиться резерв для збільшення продуктивності на третій швидкості і можливість її зменшення на першій.
Бінго! Циркуляційний насос підібраний!
