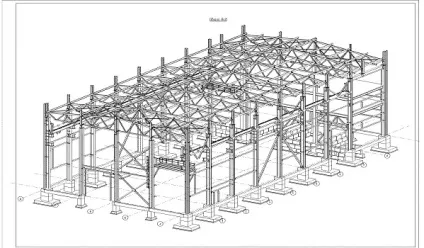

Як навчитися Новомосковскть креслення металоконструкцій

Будь-яке виробництво, будь-яке будівництво металевих конструкцій нереально без попередньої розробки технічної документації - монтажних схем, креслень металоконструкцій. Практично всі, що створила людина - одяг, яку носимо, автомобілі, в яких їздимо, вуличні ліхтарі, які висвітлюють дороги, будинки, в яких живемо, будівлі з металевих конструкцій - все це розробляли за схемами і кресленнями.

Тому даний креслення проектуються конструкторським бюром КБ. У проектній документації повинна бути графічна частина робочих проектів і пояснювальна текстова записка. Текстова записка складається з результатів розрахунків, які обгрунтовують прийняті рішення, технічних і нормативних документів, які використовуються під час підготовки проектної документації, посилань на гостей, а також опису прийнятих технічних рішень і їх пояснення. Графічна частина відображає прийняті технічні рішення і робиться у вигляді докладних планів, настановних креслень, великих монтажних, складальних схем металоконструкцій, виконавчих схем і креслень. Так, на кожен об'єкт будівництва розробляють робочу документацію, яка складається з специфікацій виробів і обладнання, робочих креслень вузлів і з документів в текстовій формі.

• Вивчіть змісту головної написи на кресленнях. За допомогою неї ви дізнаєтеся масштаб креслення, матеріал, який використовується для їх виготовлення, а також назва деталей.
• Визначте зображення, за допомогою яких представили деталі креслень.
• Проаналізуйте зображення креслення. Представлені форми виробу або деталі. Якщо відразу не зможете побачити деталь, можете її подумки розділити на пару частин і постаратися уявити їх геометричну форму.
• Вивчіть розміри деталі - представлені її величини.

Ознайомлення з кресленням допоможе уявити деталі, зображені на ньому: за якими принципами розташовані, як взаємодіють та інше. Уважне читання креслень допоможе не тільки розглянути на ньому деталі, що дозволяють точно уявити майбутню форму виробу вже в готовому вигляді, але і дізнатися масу вироби, кількість однакових деталей, назва, а також розрахувати масштаб, з огляду на всі стандарти і вимоги.

3. Після цього детально ознайомтеся з усіма розмірами, зображеними на кресленні, щоб дізнатися допустиме відхилення від встановлених розмірів.

4. В кінці, потрібно встановити тип чистоти поверхні кожного елемента, щоб в майбутньому на підставі інформації, отриманої в процесі прочитання креслення, уявити кожен етап обробки і виробництва вироби на всіх циклах, а також проаналізувати, як ця деталь або виріб буде застосовано в кінцевому продукті або вузлі, за яким принципом буде працювати, в яких умовах буде експлуатуватися, і, яке призначення буде виконувати.
