Принцип дії проектора і збільшувача
Потім лампа вимикається, а на підставу поміщається лист фотографічної (світлочутливої) паперу. Лампа знову запалюється на встановлений час для експозиції паперу, яка потім виявляється, фіксується і глянцю.
Фотографія повинна друкуватися в темній кімнаті для захисту фотопаперу від засвічення.

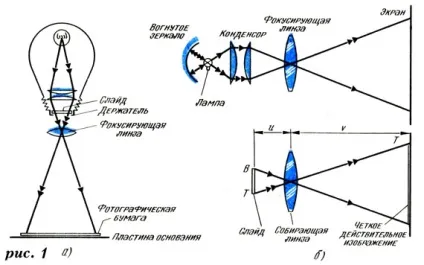

На малюнку 1, 6 проілюстрований принцип дії слайдового проектора. Кварцова лампа поміщена так, що її нитка розжарення знаходиться в центрі кривизни увігнутого (збирає) дзеркала. Увігнуте дзеркало запобігає втраті приблизно половини інтенсивності світла, оскільки воно відбиває світло, що поширюється в «непотрібну» напрямку. Нитка розжарення поміщена в центрі кривизни З дзеркала, завдяки цьому будь-який промінь світла з З впаде на дзеркало нормально і повернеться через С.
Пара збирають лінз. звана конденсором. управляє пучком світла так, що він рівномірно освітлює область, де знаходиться слайд. Конденсор концентрує максимальну кількість світла на слайд. Нижня діаграма на малюнку 1,6 показує перевернутий слайд на відстані і від збирає (фокусує) лінзи, що утворює перевернуте дійсне зображення на екрані на відстані v.
Слайд поміщений таким чином, що 2f> u> f, що забезпечує утворення дійсного збільшеного зображення. Оскільки збільшення m еквівалентно v / u, a v набагато більше u, то збільшення m дуже велике. Кінцеве зображення з'явиться в «прямому» вигляді на екрані, оскільки слайд був перевернутий в утримувачі. Слайд повинен бути також дзеркально перевернутий в тримачі, щоб компенсувати дзеркальне звернення, вироблене фокусує лінзою.
Діапроектор (кодоскоп)
Одним з видів проектора, дуже поширеного в процесі навчання, є діапроектор. Він складається з кварцового галогенною лампи з ниткою розжарювання, вміщеній в центрі кривизни збирає дзеркала таким чином, що світло потрапляє або безпосередньо від лампи, або після відбиття від дзеркала на особливого типу лінзу, яка називається лінзою Френеля.
Лінза Френеля зроблена з плоского листа прозорої пластмаси, на якій концентричні жолобки прорізані під такими кутами, що вона збирає світло. Це дає сильне рівномірне освітлення «квадратної» скляної пластини, укріпленої над лінзою. На скляній пластині може бути натягнутий ролик ацетату. Учитель або лектор може писати або малювати на аркуші ацетату, що не відвертаючись від аудиторії, а зображення буде відтворюватися на білому екрані, який також звернений до аудиторії.

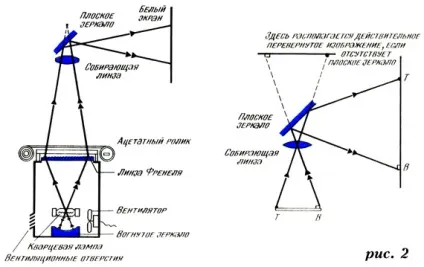

На малюнку 2 показані основні частини диапроектора при його застосуванні, а також променева діаграма освіти зображення на екрані. Проектор має фокусуються лінзу і плоске дзеркало, закріплене на важелі із змінним положенням так, щоб зображення могло бути чітко сфокусовано на екрані. Якщо прибрати плоске дзеркало, то на стелі утворюється дійсне перевернуте зображення.
Це зображення перевернуто і дзеркально звернене. Якщо помістити дзеркало на місце, то воно відобразить світло на вертикально і відображення дзеркалом коригує обидва перевороту. Як і більшість інших проекторів, цей проектор має електричний вентилятор, який працює до, під час і після включення лампи. Лампи проекторів сильно нагріваються, тому потрібно будь-якої вид примусового охолодження, щоб не дати нитки розжарювання розплавитися.
Вентилятор жене «холодний» повітря на лампу і стабілізує температуру. Вентилятор працює після виключення лампи, тому що гаряча нитка розжарення дуже легко ламається. Тому проектор не можна пересувати, поки не зупиниться вентилятор, показуючи, що нитка розжарення достатньо охолола, щоб витримувати механічну вібрацію.
