Як модернізувати велосипед своїми руками коляска, люлька, багажник

Поки дружина була в пологовому будинку, двоє наших малюків залишалися зі мною. Пересуватися з ними пішки по вулиці було незручно і довго. Тому для сімейних потреб я модернізував велосипед.

Знадобилося: велосипед, дошки ДСП, болти, гайки, саморізи, металеві куточки, металеві трубки, невелика металева пластина, 3 пластмасових ящика, хомути, колеса від маленького велосипеда, поролон, ножиці, голка, нитка, тканина, ножівка по металу, наждачний папір , напилок, дриль, свердла, набір ключів, шуроповерт, пластиковий захист, крила автомобіля ВАЗ-2109.

Коляска-люлька до велосипеда

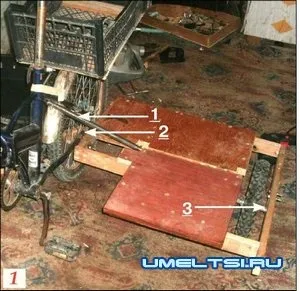

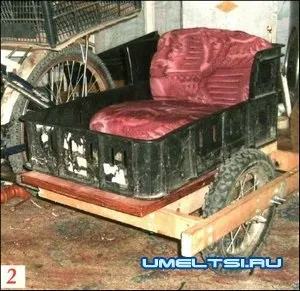

З дощок виготовив для коляски каркас довільних розмірів (таких, щоб не заважав крутити педалі). Стягнув конструкцію саморізами і зсередини куточками. Зверху поклав заготовку потрібної форми з ДСП і прикріпив саморізами (фото 1). Прикрутив до неї болтами великий пластмасовий ящик (фото 2). Вирізав в ньому ножівкою по металу передню частину, надавши заготівлі форму люльки. Зачистив краю напилком і дрібної наждачним папером. Зшив поролонове сидіння і щільно вставив його в ящик.

Прикріпив коляску до велосипеда з лівого боку (праворуч заважає ланцюг) за допомогою металевої трубки (1) і хомута (2) (фото 1).

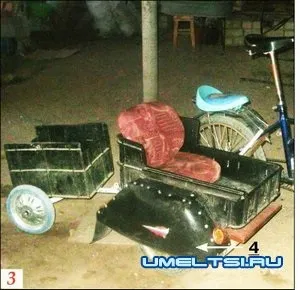

Збоку від сидіння коляски прикрутив колесо від дитячого велосипеда за допомогою Г-образних металевих пластин (3). Щоб закрити від дитячих рук колесо, вирізав з його розмірами деталі напівкруглої форми з пластикової захисту автомобільних крил (фото 3). Стягнув частини захисного «чохла» (4) саморізами і прикріпив до дерев'яного каркасу коляски.

Причіп до велоіпеду на шарнірі

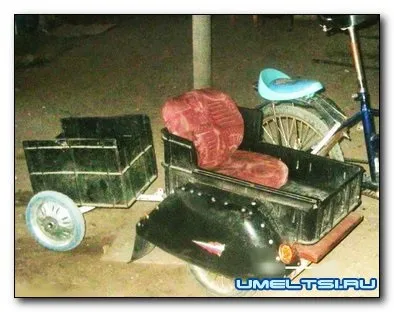

Причіп для перевезення продуктів / речей вагою до 20 кг виготовив із задньої частини рами триколісного велосипеда. До наявних вушках конструкції прикріпив хомутами пластмасовий ящик (фото 4).

Прикрутив до коляски болтами металеву П-образну пластину (5). просвердливши в її «ніжках» отвори один навпроти одного. Вставляю в пластину раму причепа (також з отвором) і міцніла його по шарнірному принципом: болт проходить через 3 отвори, знизу закріп його гайками. При русі велосипеда причіп легко повертається вліво-вправо.

Модернізуємо велосипедний багажник

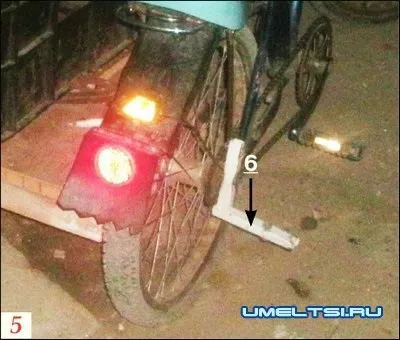

На багажник причепив сидіння від дитячого триколісного велосипеда (за допомогою наявних засувок). Конструкція вийшла стійкою (фото 5).

Для перевезення речей знімаю сидіння і міцніла на його місце за допомогою хомутів пластмасовий ящик.

Змайстрував для дитячого сидіння бічну підніжку (6) з Г-образної трубки, просвердливши в ній отвір. Одягнув деталь на вісь заднього колеса і прикрутив гайкою.

При необхідності з легкістю перекладаю на велосипеді одночасно двох дітей до 8 років і вантажі!
