Як мауерлат кріпиться до стіни з газобетону своїми руками інструкція по кроках, помилки, схеми і фото

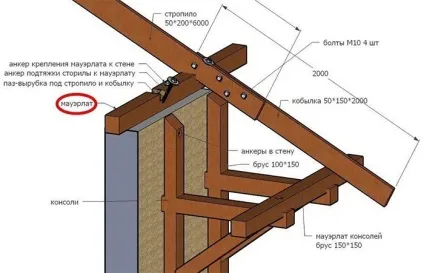

Мауерлат являє собою особливий дерев'яний, рідше металевий, конструктивний елемент даху. Необхідний для рівномірного розподілу тиску покрівлі на несучі опори, а також для кріплення кроквяної каркаса до стіни з газобетону. Від того, наскільки точним і міцним буде приєднання опори, залежить надійність і довговічність всієї конструкції.

Мауерлат правильно виконувати з колоди або бруса розміром не менше 10х10 см, обробленого асептичними розчинами, просушеного, без тріщин і сучків. У разі якщо використовується сира деревина, то обов'язкова умова - наявність регулювальної гайки анкера, яку згодом раз на рік 5 років поспіль необхідно підтягувати.

Рідко для побудови допускається застосовувати швелер або балку, але в цьому випадку і крокви повинні бути металеві, і навантаження на газобетон збільшується в рази, і кріплення головним чином необхідні посилені, та й вартість такого проекту впишеться не в кожні бюджетні рамки.

Керівництво по кріпленню

Спочатку, для рівномірного розподілу тиску на каркас будівлі, щоб уникнути продавлювання газобетону споруджується залізобетонний обв'язувальний пояс. Він являє собою бетонну стрічку габаритами 20х15 см, що йде по всьому периметру газобетонной стіни.

Армуючий пояс споруджують за наступною схемою:

• Збірка опалубки уздовж верху стіни.
• Розміщення U-образних блоків всередину дерев'яного каркаса.
• Армування прутами 10 мм.

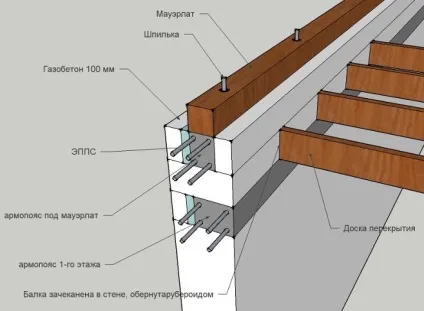

• Установка з прив'язкою в арматурний каркас шпильок з різьбленням діаметром 14 мм для надійного монтажу мауерлата на відстані 1 м один від одного.
• Заливка форм бетонним розчином марки М-200.

Важливий момент технології підготовки кріплень - розрахунок кількості шпильок і їх місце розташування. Число стропильних ніг і кріпильних елементів повинно бути однаковим. Встановлюють їх таким чином, щоб не перетиналися з місцями з'єднання мауерлата зі кроквяної системою. Висоту підбирають з урахуванням величини бруса плюс 4 см.

Через тиждень знімається опалубка і пояс готовий до подальшої роботи. Кріплення вмуровують в бетон, зв'язуючись з арматурним каркасом, забезпечуючи саме надійне з'єднання з можливих. На шпильки накладається брус, і ударами кувалди на останньому відображаються місця кріплення. Просверливаются отвори потрібного діаметру. Мауерлат щільно надівається на кріплення і фіксується шайбами ​​і гайками.

Є варіанти, коли замість армирующего пояса збирається так звана монолітна подушка. Довжина її, як правило, не більше 40 см, і також містить в складі арматурний каркас з прив'язаним анкером, залитий бетонною сумішшю. Характерна така особливість в основному для цегляних стін.

Як правильно кріпити мауерлат без армопоясу?

Якщо споруда армирующего пояса практично неможливо, то кріплення до стіни одноповерхового будинку з газобетону здійснюється без нього.

Існує кілька видів кріплень, які цілком можливо виконати своїми руками за допомогою:

Також подальше кріплення мауерлата до газобетону може здійснюватися двома способами:

1. Механічний - за допомогою болтів з різьбленням М 12-14 і дюбелів зі спеціальними гарпунами. Після вгвинчування елементів в основу деталі дюбеля розширюються в пористих блоках газобетону, надійно схоплюючи всередині. Негативна сторона такого способу - висока вартість металовиробів.

2. Хімічний - застосовуються спеціальні капсули з клеїть складом з полімерної смоли. Цей варіант більш доступний за ціною. Суть методу полягає в тому, що хімічний реагент, розтікаючись в порах газобетону, міцно схоплює металевий стрижень зі стіною. При цьому підготовлений отвір має бути глибиною в 2-3 шари кладки.

Хімічний анкер дає більш стійке з'єднання в порівнянні з механічним. Такі елементи кріплення для бетону придатні до використання в тонкостінних конструкціях, так як не дають розпирання. Таким чином, забезпечується додаткова гідро- і теплоізоляція газобетону. Єдиний недолік - неможливість проведення при необхідності зварювальних робіт, в силу руйнування полімерної смоли під дією високих температур.

Найкращий варіант кріплення без армопоясу і найпростіший - сталевий дріт. В даному випадку схема дій така: за 3-4 ряди блоків до краю стіни вона складається навпіл і протягується під цеглою так, щоб кінці вільно виходили назовні. Довжина струни розраховується з запасом, щоб її вистачило протягнути через просвердлені отвори в брусі на відстані 25-30 см і скрутити якомога щільніше між собою. Кількість обв'язок повинно відповідати числу крокв.

Дійсно робочий законний спосіб економії.
Це потрібно знати кожному!

Анкерного кріплення застосовується при відсутності армирующего пояса, але частіше за все використовують в комплекті з його зведенням. Тоді технологія монтажу буде відрізнятися заміною бетонованих шпильок на установку анкерів з гарпунними дюбелями після схоплювання розчину або з підв'язкою в арматурний каркас.

Кріплення шпильками виконується, коли будова і дах невеликих розмірів і тиск на опори не передбачає великих навантажень. Самостійно цей процес виконується за допомогою болтів або спеціальних металевих Г-образних або Т-образних прутів довжиною не менше 1 м і діаметром 8-24 мм. Подібні сталеві елементи вмуровують в стіну за 2-3 ряди кладки до верхнього краю.

Важливо: заглиблення стержня проводиться на величину, рівну двом висот мауерлата. Після застигання кладки надаватися брус і притягується гайками до газобетону.

Інструкція по кріпленню опори нагелями на увазі використання дерев'яних пробок, попередньо оброблених вологозахисними засобами. Такі пристосування монтують в стіну з газобетону або закріплюють під самим брусом. Мауерлат фіксують металевими скобами. Кількість кріплень має дорівнювати числу крокв.

Поради та загальні інструкції

Спорудження армопоясу рекомендується більшістю фахівців не тільки з-за створення більш міцного кріплення мауерлата, а й в силу ряду причин, а саме:

1. створення додаткової осі жорсткості;

2. перешкода деформації і порушення геометрії будови під час сезонної усадки;

3. вирівнювання поверхні стін по горизонталі, наприклад, при нерівностях кладки;

4. рівномірний розподіл статичного навантаження на каркас будівлі.

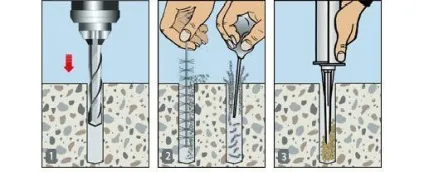

При використанні шпильок і анкерів важливо правильно підготувати отвори. Вивіряти сувору вертикаль для надійної фіксації. Особливо для хімічного способу закріпки, де після свердління необхідна ретельна очистка та промивка дірок для кращого зчеплення реагенту. У деяких випадках дрилем створюється конусообразное розширення для входження більшої кількості клейової маси і відповідно більш міцного з'єднання.

Одне з важливих умов: перед кріпленням дерев'яної опори прокладається гідроізоляція з бітумно-полімерного матеріалу. Руберойд в даному випадку застосовується рідше, як і поліетиленова плівка. Справа в тому, що при контакті матеріалів дерево - бетон відбувається активний процес гниття дерев'яної складової. В силу цього рекомендується прокладати мауерлат сучасними гідроізоляційними матеріалами в два шари.

Роботи зі спорудження покрівельної системи, надійному кріпленню конструкції до стіни з газобетону проводити самому досить проблематично, особливо за відсутності належного досвіду в будівництві. Тому подібного роду заходи, починаючи з проектування майбутньої покрівлі, краще довірити професійним підрядникам.
