Як я встановив подвійний вимикач з розеткою
1. Старий блок розетки з подвійним вимикачем старого зразка. Зовнішній вигляд
Всім спекотний літній привіт з Марганець!
У моїй новій статті розглянемо питання заміни блоку розетки з подвійним вимикачем старого зразка, який встановлювався раніше у всіх панельних «хрущовських» будинках. Заміна буде проведена на новий блок вимикачів з розеткою під однією рамкою.
Як завжди, буде багато фотографій, схема підключення, рекомендації по монтажу та підключення цього пристрою.
Як це чудо радянського дизайну і технології виглядає - показано на фото зліва.
Такий блок складається з однієї розетки (природно, без заземлення) і двох або трьох клавіш вимикача. Вимикачі вмикають світло у ванній, туалеті, і кухні.
В принципі ідея непогана, але з часом все це приходить в непридатність, адже ці вимикачі використовуються в квартирі набагато частіше, ніж всі інші, разом узяті.
Схема підключення вимикачів з розеткою в одному блоці
Схема в общем-то проста, проте наведу.
У замінний блок приходять такі дроти: фаза, нуль, і «йдуть» два дроти на харчування світильників ванної та туалету. Фаза використовується для живлення розетки і вимикачів. Нуль - тільки для розетки.

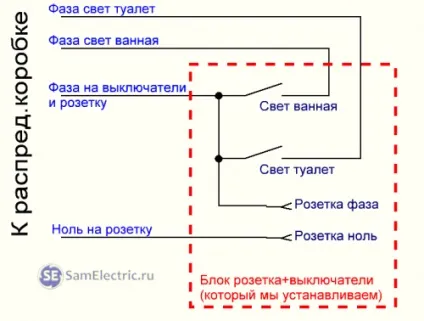

Схема підключення вимикачів з розеткою
Строго кажучи, при монтажі електропроводки групи освітлення як правило поділяються. Тобто, на вимикачі і розетки повинні йти різні живлять дроти з різним перетином. і вимикатися при цьому різними захисними автоматами в електрощитку. Але так робили раніше, по бідності.
Демонтаж старого блоку
Практично кожен день доводиться стикатися з поняттям «ПИПЕЦ». Ще пипец - в кінці статті.
Отже, знімаємо кришку, бачимо:

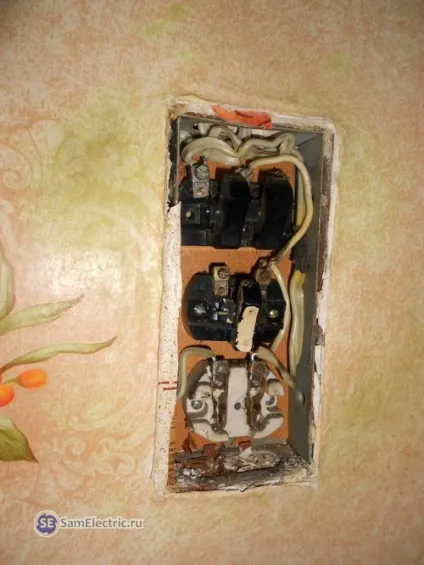

2.Старий блок розетки з вимикачами в розібраному стані
Що ми бачимо? Все розхитане і ушатанние, два верхніх вимикача в абсолютно убитому стані, третій не підключений, і зі слів господині, ніколи і не працював. Розетка в порівнянні з ними більш-менш, з огляду на, що в такому місці нею майже не користуються.
Панельному будинку 40 років. У день вмикають світло в кухні і ванній мінімум 10 разів. 40х365х10 = 146 тисяч разів. Непогано попрацювали.
На цьому етапі розбираємося в проводах, перевіряємо, де фаза, і вимикаємо харчування. На цей випадок обов'язково повинен бути налобний ліхтарик, без нього ніяк.
Виймаємо нутрощі. Головне - не обламати дроти і помітити, куди що приходить.

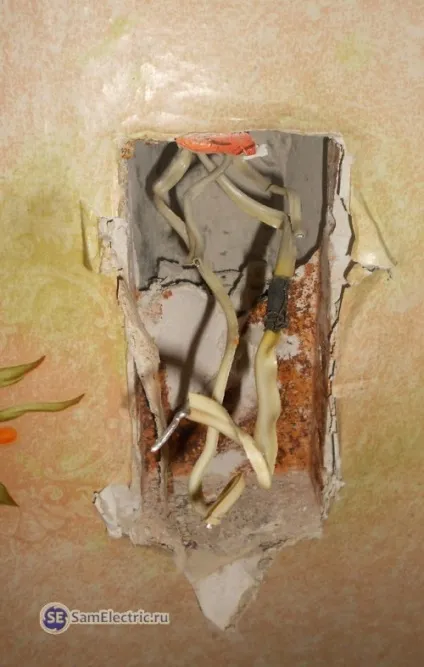

3.Винімаем всі нутрощі - стару розетку, вимикачі, металеву коробку
Погані кінці, які йшли на вимикачі, довелося обрізати - все одно вони були короткі.
Два нижніх дроти - на розетку. Зліва - нуль, праворуч - фаза, яку в старовину електрики позначали чорної тряпичной ізолентою (іншої не було, маркерів теж).
Варто сказати, що антикварні металева установча коробка чомусь кріпиться жесть як міцно. Прикручена якимись гвинтами з гайками, які обов'язково прокручуються. Міняв такі блоки в панельних будинках не один раз, і кожен раз видирати цю коробку - мука. Використовую потужні плоскогубці, велику плоску викрутку.

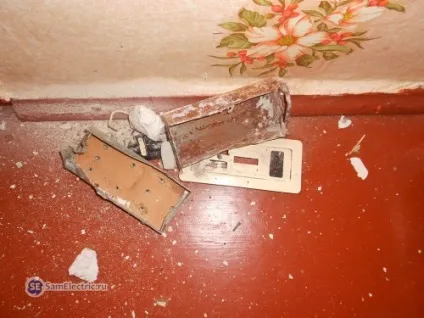

4.Ето більше нікому ніколи не знадобиться. Дякую за службу!
Установка нового блоку вимикача з розеткою
Ось що найкраще використовувати в таких випадках:
5.Новое розетка, вимикач, коробка
Ще, щоб встановити блок з розетки і вимикача, потрібна подвійна рамка, вона в кадр не потрапила. На останніх фото вона буде, обіцяю.
Вимикачі і розетки останнім часом використовую тільки турецькі, найчастіше VI-KO. Вони - найкращі за ціною / якістю, і дуже зручні в монтажі. На фото показана модель VIKO Carmen, дизайн у них застарий. І обробники їх не люблять за округлу форму. У цьому сенсі краще VIKO Karre - у них сучасний дизайн, і вони мають ідеально прямокутну форму.
Розетки Karre - телевізійна і силові під потрійний рамкою. Фото зі статті про перевірку нових розеток
Є готові цілісні блоки саме для таких цілей, де в одному корпусі об'єднані розетка і подвійний вимикач. Виробництва Білорусії, іУкаіни. Дуже незручно, погано, незграбно. НЕ РЕКОМЕНДУЮ.
Коробка - спеціально для двох настановних місць, цільна. Її краще використовувати, ніж дві окремі з перемичкою.
Встановлюємо розподільну коробку. Доводиться вирізати частину верхнього бортика, щоб мінімально гнути старий алюміній.

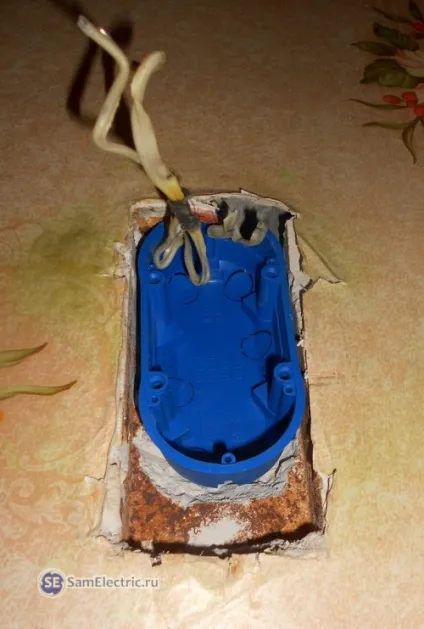

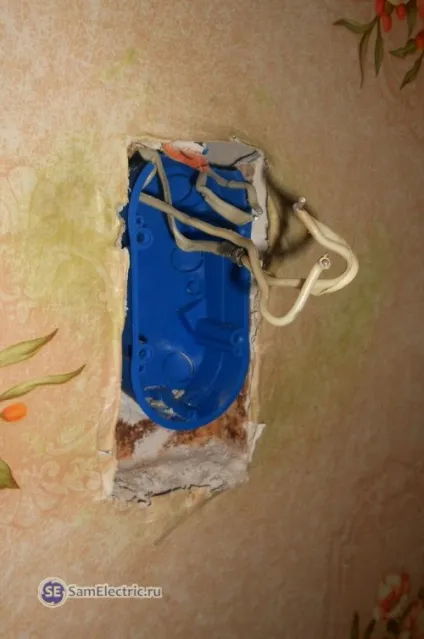

6.Установка нової настановної коробки на старе місце
Внизу доводиться трохи подштробіть, щоб коробка стала врівень зі стіною:
Далі йде найтриваліше, брудне і неприємне. Працюємо з алебастром або з гіпсовою шпаклівкою, використовуємо шпатель і бажано рівень. Після цього можна відпочити - покурити або (в моєму випадку) попросити господарів налити чаю.
Тепер використовуємо відрізки мідного дроту перетин 1,5 мм2 і мої улюблені клеммники Ваго. які в таких випадках здорово виручають.

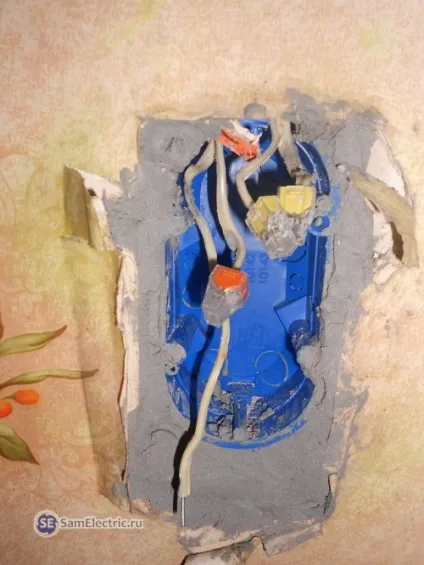

8.Монтаж коробки під подвійний вимикач з розеткою. Використовуємо алебастр і клемники Ваго

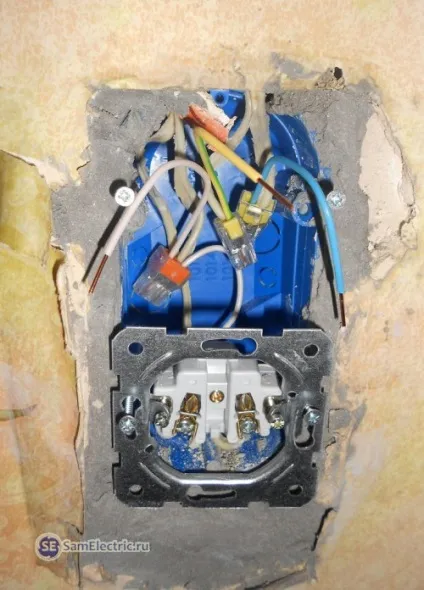

9.Подключаем і встановлюємо спочатку розетку
Подвійні клеми Ваго використовую на подовження проводів до вимикача, четверний - на розподіл фази, нуль на розетку вдалося прикрутити безпосередньо, довжина дозволила.
Фіксуємо розетку саморізами в коробці. Я вже писав, як надійно закріпити розетку. хто не Новомосковскл - дуже рекомендую. Затягуємо не сильно, а на распорочние вушка можна взагалі не звертати уваги і навіть викинути їх.
Встановлюємо і підключаємо вимикач згідно зі схемою підключення. Надійно і рівно фіксуємо всю конструкцію саморізами.

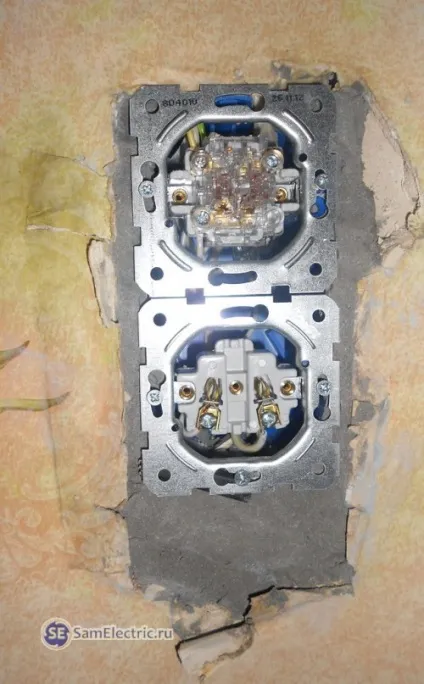

10.Розетка і вимикач підключені і встановлені. Бачите щілину між розеткою і подвійним вимикачем? Вона повинна бути шириною 0,5-1 мм, і однакова по всій довжині.
Справа наближається до кінця. Кілька спритних рухів ...

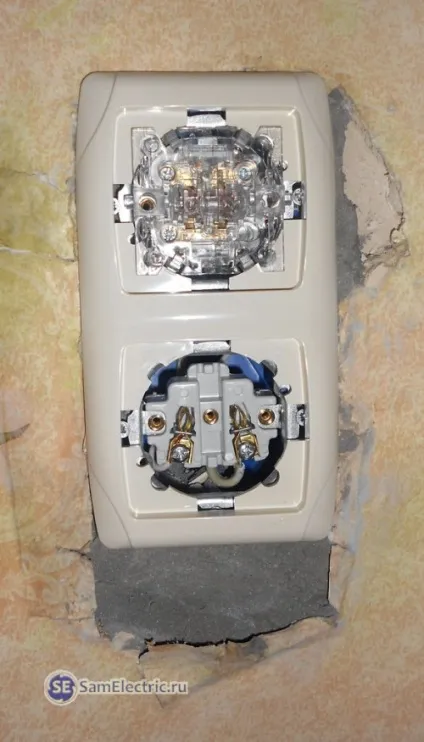

11.Одеваем подвійну рамку
І установка блоку розетки з вимикачем закінчена!

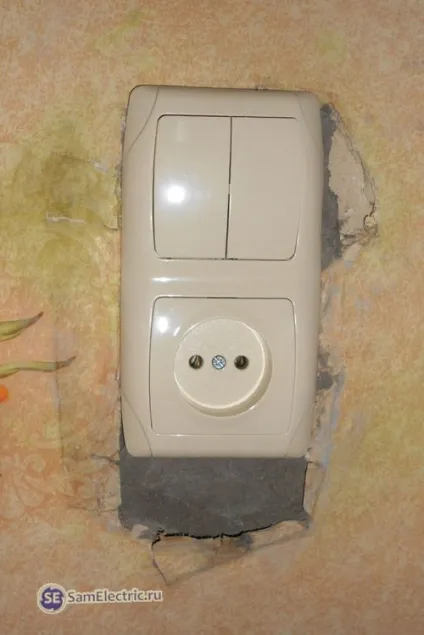

12.Блок розетка і вимикач на санвузол встановлений
