Привіт шановні Новомосковсктелі. Сьогодні хотів би з вами поділиться досвідом з підключення в щитках різних комутаційних апаратів (надалі КА) (на прикладі модульних автоматів ВА 47-63 від EKF і нульовий шинки на ізоляторі під дин-рейку від компанії IEK).
І так найпростіший і масово застосовується спосіб підключення КА це сполучна шина в простанародіі «гребінка». Виглядає вона ось так.
Складається вона з латунної пластинки і ізолятора із пластику:
Хоча на скільки цей пластик в дійсності ізолятор я чесно кажучи не знаю. Але завжди обмотую додатково цю гребінку ізоляційною стрічкою.
В обмотці ізолентою я переслідую відразу дві мети:
- Це гребінка вивалюється з пластикового ізолятора.
- З торців напевно не будуть стирчати оголені ділянки гребінки знаходиться під напругою.

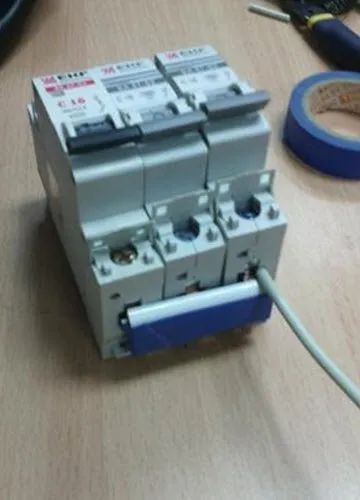

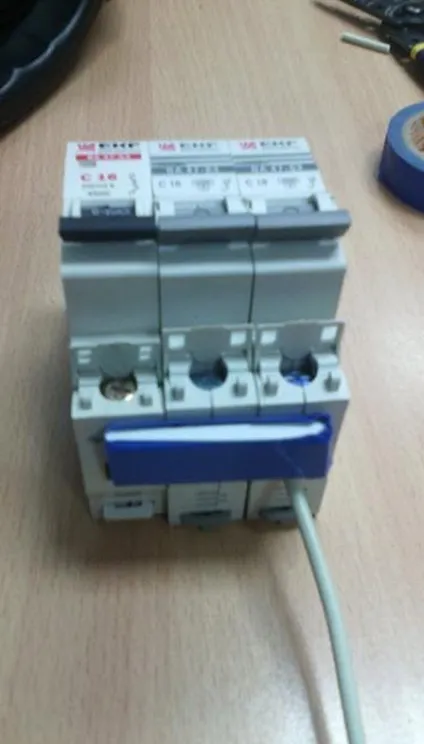

І такий варіант мене в щитку влаштовує більше, та й думаю тих хто в цей щиток полізе після мене буде влаштовувати теж. Так дійсно є торцеві заглушки для таких гребінок. Але в магазинах я що то їх не зустрічав у вільному продажу. Підключати КА такий гребінкою в щитку дуже легко і просто. Але і тут є невеликі тонкощі. Встановлювати гребінку потрібно ось таким чином як на фото:
Провід знаходиться між гребінкою і нижньої притискною пластиною КА, з цієї причини виступ з ізольованим пластиком необхідно напрявляются до гвинтів автомата. Так як на фото вище.
Якщо зробити навпаки то виходить не дуже гарне з'єднання і якщо автомати зафіксовані на дин-рейці то вигне провід. На фото нижче автомати не зафіксовано дин-рейкою з цієї причини підняло автомат. Та й зовнішній вигляд такого підключення виглядає не дуже симпатично:
На жаль такі гребінки продаються шматками по метру довгою і якщо вам необхідно встановити 2-3 автомата то купувати таку гребінку особливого сенсу немає.
Але є інший варіант виготовить таку гребінку самостійно з дроту. Як виготовити гребінку з багатодротовими дроти марки ПВ3 я розповім вам пізніше, в статті про обтиск проводів наконечниками різних типів НШВІ, МКІ і.т.д. А ось з моножільних дроти виготовити гребінку в полне реально і не так вже й складно.
Досить взяти моножільних провід я для прикладу взяв АПВ1 * 4 так так алюмінієвий дріт, це не очепятка, у себе на роботі в сфері ЖКГ ми його ще дуже багато використовуємо для ремонтних робіт.
Так повернемося до наших баранів, тобто Гребінка.
Що ми робимо. Зачішаем провід на кінці, на дві глибини входу в КА і складаємо його попалам як би петелькою і стискаємо пассатижами, після чого не розкушувавши провід загинаємо його буквою П і в іншій стороні зрізаємо ізоляцію ножем акуратно як на фото:
Після чого відводимо залишки ізоляції від проводу і зрізаємо її тим же ножем:

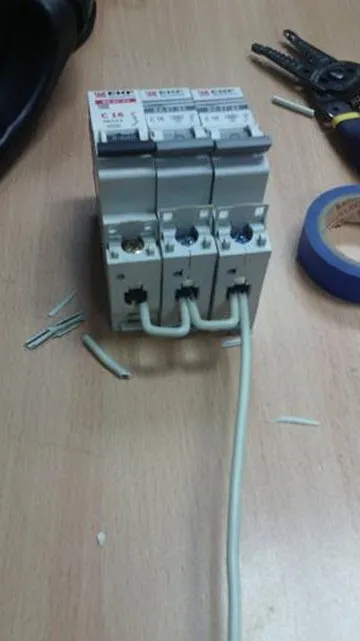

Ну ось по суті у нас готова гребінка на два КА тим же «Макар» робимо і на три КА і на більше число теж можна.
Як показала практика через деякий час такі перемички починають гріється і псувати клеми КА.
Ну що ж як можна підключити КА я вам розповів тепер розповім як більш надійно підключити дроти до нульової шинку. Найнадійніший контакт повинен бути в місці підключення основного або живильного (кому як подобається) нульового проводу до шинку.
І так нам буде потрібно не одна шинка, а дві і один ізолятор (в моєму випадку він на дин-рейку).

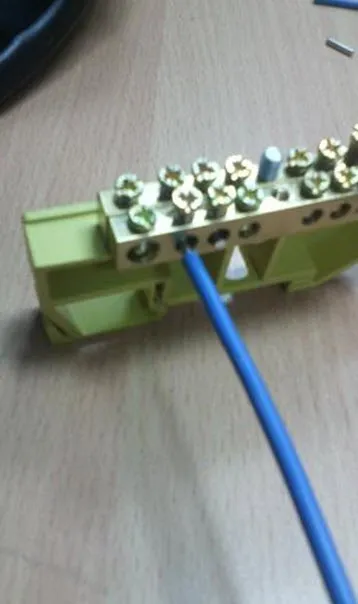

Ми просто беремо і зачищаємо провід побільше так щоб у нас він обігнув ці дві шинки двічі. Відгвинчуємо притискні гвинти і заводимо прямий провід через два отвори на шинку як на фото:

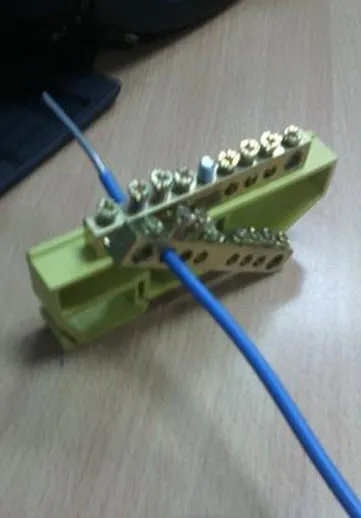

Загинаємо зачищений ділянку гачком так щоб ми змогли завести зачищені ділянки під всі 4 гвинти обох шинок.
Ось так щоб він зайшов:
Контакт при такому підключенні збільшується в 4 рази в місці підключення основного нульового проводу. Тепер в кожному отворі на відхідних проводах у вас провід буде притиснутий не одним, а двома гвинтами і площа контакту у вас буде в два рази більше. Що незрівнянно дуже великий плюс.
З повагою Сергій Панагушин.
