Як гнути арматуру

У ряді будівельно-монтажних конструкцій потрібно такий розподіл сил в певних вузлах, яке може бути досягнуто лише установкою в них зігнутою арматури. Така вимога поширюється, наприклад, на анкера, що сприймають зсувні і розтягують зусилля, і кути рам, які виконують відведення впливають сил. Необхідних розрахункових розподілів і сприйняття сил можна домогтися гнуттям арматури з заданим радіусом вигину і під певним кутом.

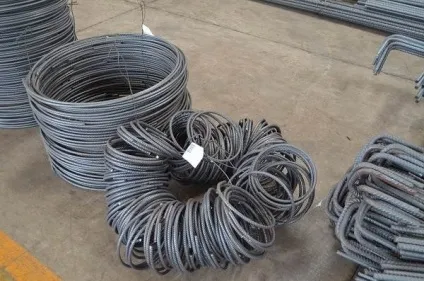

Гнута арматура застосовується:

• в залізобетонних виробах,
• в арматурних каркасах,
• при зведенні цегляної і кам'яної кладки,
• при виготовленні решіток, воріт, огорож та інших металоконструкцій,
• в якості петель, гаків, хомутів, скоб, спіралей, кілець і інших плоских і об'ємних стрижневих виробів.

Загальні вимоги до гнуття арматури

Процес згинання арматури відноситься до класу холодної деформації металовиробів. Важливою особливістю цієї операції є розтягнення зовнішніх і стиснення внутрішніх ділянок металу в місці згину. Виникаючі при цьому внутрішні напруги в матеріалі не повинні перевищувати визначених величин для виключення його руйнування і утворення внутрішніх дефектів. Вирішення цього завдання полягає в використанні обертових згинальних роликів, навколо яких круглі стрижні загинаються. Діаметр цих роликів встановлений стандартом DIN 1045.

Мінімальний діаметр згинального ролика визначається здатністю марки арматурної сталі до згинання і величиною розрахункових напружень в місці викривлення. Наприклад, на ділянках залізобетонних виробів, що працюють на розтяг, в бетоні виникають розтягують зусилля тріщиноутворення. Для їх зниження до безпечної величини слід збільшити діаметр вигину зовнішніх стрижнів (або зробити товщі бічної шар бетону).

Якщо потрібно зігнути зварену арматуру, то слід уникати попадання ділянки стиснення / розтягування на місце зварювання. У таких випадках необхідно враховувати мінімально допустима відстань між точкою зварювання і початком вигину.

Згинання арматури призводить до подовження її зовнішньої сторони в місці загину. Тому для забезпечення точної відповідності отриманого криволінійного стержня розмірами на кресленні необхідно зменшувати довжину ділянок між загинами.

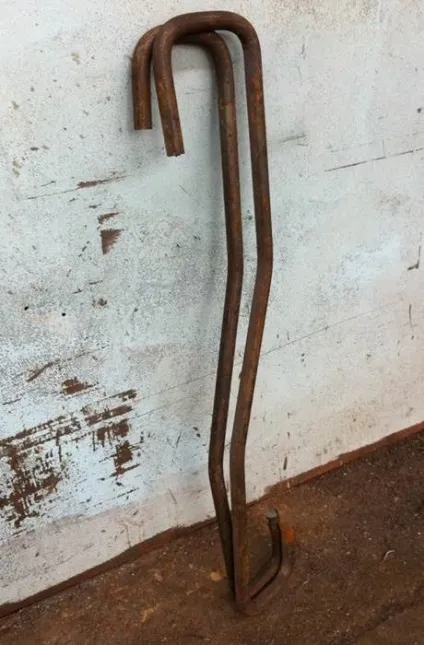

Слід враховувати, що якщо в розтягнутій зоні металевих і залізобетонних конструкцій використовується гладка арматура, то на її кінцях загинаються гаки (для періодичного профілю гаки не потрібні). Тому при заготівлі гладкої арматури для гнуття до її довжині додаються ділянки для гаків.

Вигин арматури вручну

Коли потрібна невелика кількість зігнутих арматурних стержнів можна скористатися їх згинанням без спеціальних пристосувань. В цьому випадку слід правильно підібрати плече важеля, в якості якого, як правило, використовується порожниста труба з внутрішнім діаметром, дещо більшим, ніж діаметр арматури. Вона поміщається всередину цієї труби, не доходячи до місця вигину на 15 см. Жорстко зафіксувавши арматуру ногою або в лещатах на відстані 15 - 30 см з іншого боку вигину, трубою, як важелем, акуратно роблять вигин на необхідний кут. Можливо буде потрібно кілька підходів для отримання необхідного викривлення.

Для полегшення і підвищення точності арматурогібочних робіт можна нагрівати місце згинання пальником. Однак це призводить до зниження механічних характеристик арматури в місці нагріву.

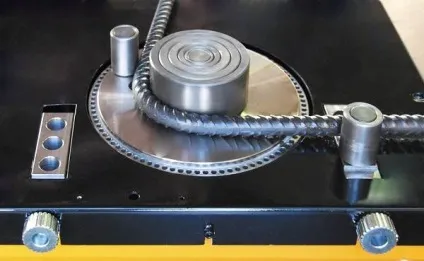

Арматурогібочние верстати

За типом сили, за допомогою якої створюється изгибающее зусилля, верстати класифікуються на:

• ручні,
• гідравлічні,
• пневматичні,
• електромеханічні,
• електромагнітні.

За допомогою ручних верстатів можна виготовляти вироби з арматури діаметром до 14 мм. Якщо ж потрібно вручну зігнути арматуру діаметром понад 14 мм. то слід використовувати правильно плиту і комплект спеціальних ключів. Ручне виготовлення криволінійних арматурних стержнів доцільно лише при невеликих обсягах робіт. Підвищення продуктивності такого ручної праці досягається використанням верстатів для одночасної обробки декількох арматурних стержнів.

Решта типів верстатів відрізняються високою продуктивністю, точністю виготовленої конфігурації і можливістю гнуття арматури будь-яких діаметрів. При цьому вони, як правило, мають різні функції, що підвищують продуктивність робіт, невеликі габарити і можливість функціонування в автоматизованому режимі.

Гнучка арматури на спеціальному обладнанні дозволяє уникнути скручування вироби навколо центральної осі. Крім того, зігнуті таким чином вироби характеризуються високою точністю геометричної форми. Цим досягається зниження тимчасових і трудових витрат на виконання операцій по установці арматурних деталей в потрібне проектне положення, що створює позитивний економічний ефект на будь-який будівельному майданчику.
