Інструменти для будівництва каркасних будинків по системі «платформа»

При будівництві за системою «Платформа» основними будівельними інструментами є молоток і пила, а також вимірювальні інструменти # 8232; - сантиметр, олівець і косинець. Крім того, є великий # 8232; набір інших інструментів, що полегшують і значно прискорюють будівельні роботи. У наведеній нижче таблиці перераховані # 8232; основні інструменти дпя каркасного будівництва по системі «Платформа». # 8232; На придбання інструментів та оволодіння практичними навичками роботи # 8232; ними варто виділити певний час. погані інструменти # 8232; немає сенсу купувати, тому що хороші інструменти - запорука # 8232; хорошої роботи. Перш ніж купувати інструменти варто # 8232; зважити, як довго в них буде необхідність і чи можна буде # 8232; використовувати їх згодом. Всі інструменти немає необхідності # 8232; здобувати, частина з них можна брати напрокат.

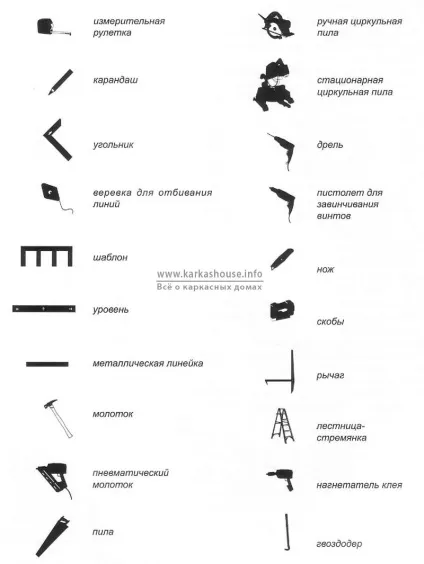

Інструменти для будівництва каркасних будинків по системі «Платформа» та їх зображення, що застосовуються в інструкціях.

Інструменти для основниех будівельні робіт

На робочих кресленнях при будівництві за системою «Платформа» # 8232; розміри даються як каркасні. Це означає, що розмір дається # 8232; від поверхні каркаса, а не від поверхні готової конструкції. Крім того, на плані рекомендується користуватися «крокуючою» # 8232; розмірами, які відкладаються проти годинникової стрілки. # 8232; Такий прийом полегшує роботу розмітника - правші. Людина, що крокує # 8232; розмір означає, що всі точки відліку відкладаються, починаючи # 8232; від основної відправної точки. В цьому випадку всі крапки можна відкласти розкриттям метра. Крім того, висоту верхнього і нижнього краю прорізів рекомендується позначити на плані на місці отвору в дужках. Ці розміри позначаються як крокуючі від поверхні плити нижнього статі, в нижній скобці - висота нижнього краю, у верхній - висота верхнього краю.

При обмірюваннях необхідними інструментами є # 8232; олівець, метр, косинець і мотузка для відбивання лінії. # 8232; Крім того, зручним інструментом є шаблон. Краще # 8232; всього користуватися, так званим, плотницким олівцем, яким можна креслити точно і так, щоб було видно.

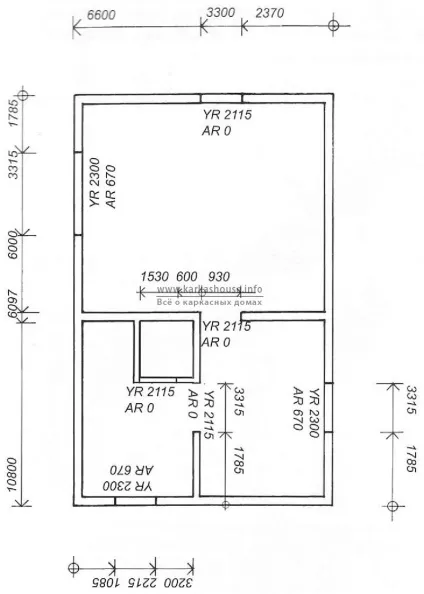

Принцип позначення розмірів на кресленнях. Рекомендується позначати:

- крокуючі розміри проти годинникової стрілки;

- однозначні розміри (розмір заявляється тільки 1 раз);

- розмір висоти отвору;

AR- висота нижнього краю отвору від плити чорного статі;

YR- висота верхнього краю від плити чорного статі.

УВАГА! Висота прорізів вказується від поверхні чорної підлоги, а не від поверхні готового статі. При вимірах вікон необхідно враховувати зазор для конопачення. Якщо розміри даються як каркасні, про це повідомляє напис «Розміри надані ЯК КАРКАСНІ».

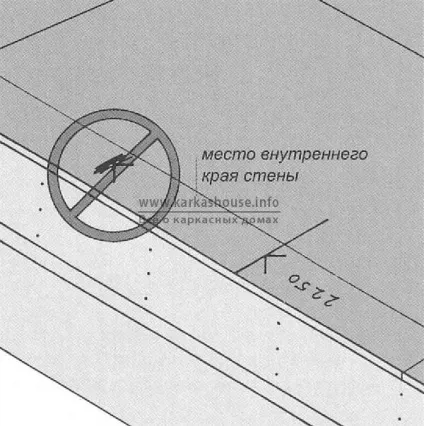

Відмітка повинна бути однозначною, позначена однією лінією. Лінію позначки краще наносити за допомогою кутника і ширше, ніж товщина стіни з тим, щоб вона була видна і в тому випадку, коли встановлено нижню тяж.

Нанесення позначки на плиту чорного статі. Кінець рулетки встановлюється в тому місці, від якого заявляється розмір. Рулетка розмотується в напрямку лінії розміру (НЕ навскіс), потім робиться відмітка. Користуйтеся позначками, які полегшують запам'ятовування.

Основний ізмереітельний інструмент при будівництві - мірні рулетки

Рулеток мати краще дві. Одна повинна бути довшим, щоб нею можна було відміряти місця стін на робочому помості. Довжина такої рулетки визначається розміром будівлі. Друга рулетка може бути коротший, наприклад, метрів 5-8, нею можна користуватися для розмітки каркаса стін. При нанесенні розмітки необхідно звертати увагу на точність оцінок. Засіб для нанесення відміток потрібно вибирати таке, щоб дощ і час їх не знищили.

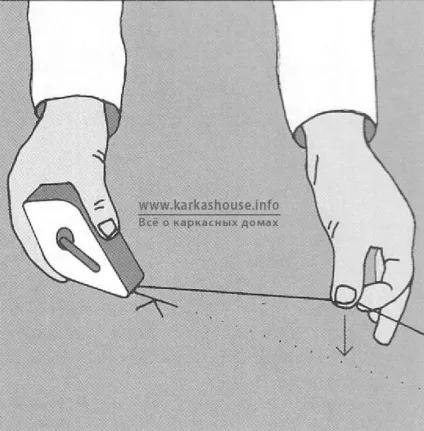

Застосування розмічального інструменту - мотузки для відбивання ліній.

Спочатку робляться відмітки обох кінців стіни. Мотузка натягується між цими кінцями, піднімається і при відпустці залишає на підставі точну пряму лінію.

Мотузка для відбивання ліній

Мотузка для відбивання ліній використовується для нанесення довгих ліній, наприклад, для позначки на чорному підлозі місць для установки стін. На мотузці є фарбувальний порошок.

Косинець використовується в разі, коли треба точно позначити кут в 90 градусів, наприклад на що розрізають поперечних зв'язках або стійках каркаса. Кутником можна користуватися також при перенесенні відміток на поперечні зв'язку.

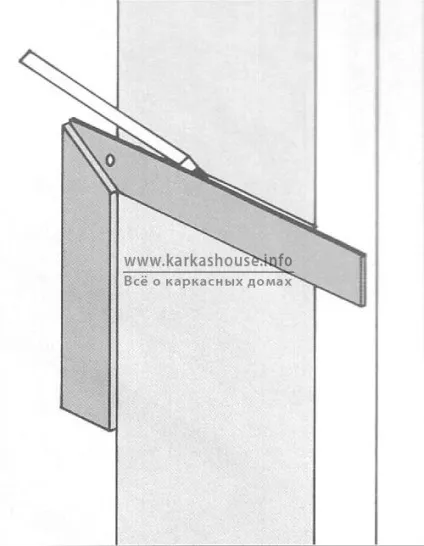

Нанесення ліній прямого кута на стійку каркаса косинцем

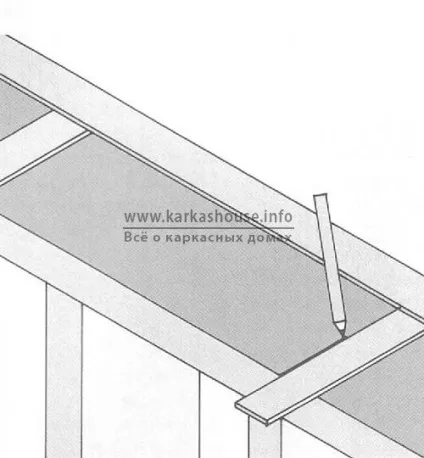

Перенесення відміток на поперечні зв'язку за допомогою кутника

Шаблон - важливий інструмент для каркасного будівництва

Шаблон використовується для розмітки розташування каркасних опор і балок на поперечних зв'язках. Використання шаблону дуже прискорює каркасне будівництво. Такий шаблон можна виготовити і самостійно з тонкого сталевого листа або іншого твердого матеріалу, наприклад, з пластмаси або фанери.

Приклад застосування шаблону для розмітки каркаса.

За допомогою одного і того ж шаблону можна отчертить положення каркасних стійок і балок.
