Інфрачервоний прожектор для системи домашнього відеоспостереження

Тепер варто трохи розповісти про причини, що спонукали мене вибрати саме описуваний прожектор. Справа в тому, що я живу в невеликій однокімнатній квартирі, розмір кімнати в ній досить стандартний, а саме 3 х 5 метрів, тому мені не потрібен був потужний «далекобійний» прожектор, а був потрібний прожектор з максимальним кутом освітлення. Трохи поблукавши по АліЕкспрессу і подивившись доступні пропозиції, я знайшов-таки у одного з продавців підходить під мої вимоги прожектор з кутом освітлення 90 градусів (в той час, як більшість із запропонованих прожекторів мали кут освітлення в 45 градусів. У продавця також у продажу є моделі на 45 і 60 градусів, тому не дивуйтеся написи на головній картинці «Angle: 45 degrees».

Прожектор добирався до мене поштою Китаю трохи менше 2-х тижнів. Упакована коробка була досить просто: продавець обклав її з усіх боків тонкими листами пенопропілена і замотав став всім нам уже звичним жовтим скотчем.

... після відкриття якої був виявлений вкладений китайцем невеликий подарунок!

Конструктивно прожектор є 4 потужних інфрачервоних світлодіода, ув'язнених в металевому корпусі сріблястого кольору, з якого виведений провід живлення 12 Вольт з роз'ємом. Перед світлодіодами знаходиться кругле захисне скло. Діаметр пристрою - 63 мм, довжина без підставки - 55 мм, з підставкою - 70 мм. Довжина кабелю живлення становить 0,5 метра, маса пристрою - 181 грам. Пристрій оснащений мініатюрним фотоелементом, призначеним для розпізнавання умов навколишнього освітлення і автоматичного включення ІК-підсвічування, якщо пристрій використовується нічному режимі. Заявлено вологозахист і дальність освітлення до 30 - 50 метрів.

Зовнішній вигляд пристрою

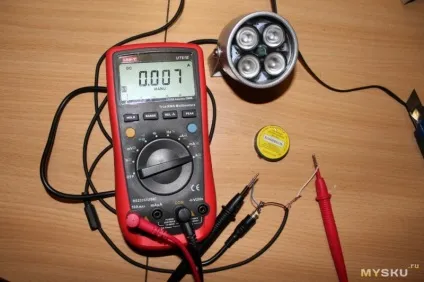

На сторінці товару щодо живлення пристрою було зазначено лише «Power supply: 12V1A or 2A». Ну що ж, озброївшись тестером і джерелом живлення 12В / 2А я приступив до з'ясування реальної сили струму, споживаної пристроєм. Виявилося, що в черговому режимі (коли прожектор вважає, що навколишній простір освітлено досить добре і необхідності у включенні світлодіодів немає), пристрій споживає мізерні 7 мА ...

Споживання в черговому режимі

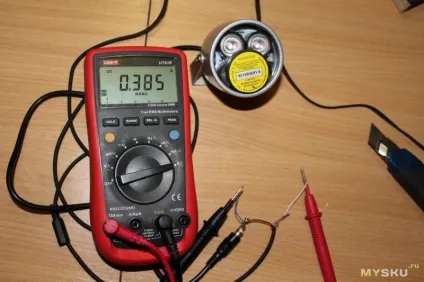

При недоліку освітлення (або ж в разі, якщо датчик освітлення чим-небудь прикритий, як у мене на фото), запалюються 4 інфрачервоних світлодіода, і споживаний струм зростає до 385 мА.

Споживання в умовах недостатнього освітлення

Є у мене вже добра традиція - розкривати отримані з Китаю пристрою, і роблю я це аж ніяк не для того, щоб задовольнити свою цікавість, а з метою огляду нутрощів цього пристрою на якість пайки, наявність термоінтерфейсом, відсутність замикань, і т.п. Не оминув я стороною і цей пристрій. Головна частина зі склом з'єднується з основною частиною корпусу пристрою за допомогою нарізного сполучення, всередині знаходяться 2 плати: на одній з них припаяні 4 світлодіода, на які надіті пластмасові світлорозсіювачі, а на іншій - драйвер, який відповідає за формування напруги живлення світлодіодів та обробку сигналу з фотоелемента. Плата, на якій розпаяні світлодіоди і фотоелемент здалася мені досить цікавою: представляє вона собою алюмінієву пластину, до якої приклеєна якась плівка білого кольору, на якій і знаходяться струмопровідні доріжки. Безсумнівний плюс такого підходу - якщо світлодіоди не надто потужні, то площі розсіювання цієї алюмінієвої пластини буде цілком достатньо для охолодження світлодіодів до прийнятної температури. Припускаю, що власникам ліхтарів на потужних світлодіодах така конструкція може здатися знайомої, однак я бачу таке вперше.

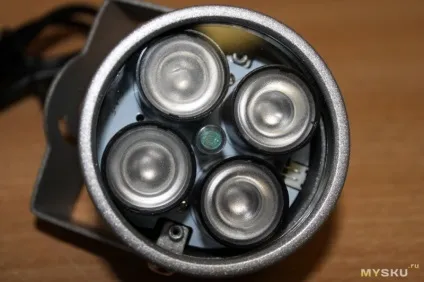

Світлодіоди і розсіювачі

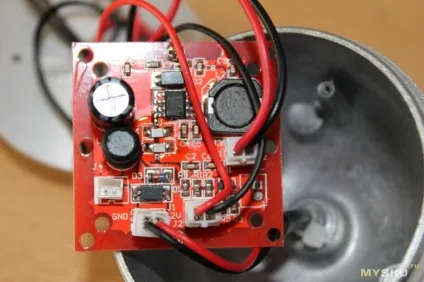

Друга плата знаходиться під першою і зроблена з більш звичного мені текстоліту.

На цій платі добре видно, що пайка пристрою проводилася вручну, є сліди неотмитого флюсу, деякі деталі і роз'єми встановлені криво.

Зібравши «бутерброд» з плат назад, я вирішив виміряти температурний режим роботи світлодіодів, для чого скористався компактним електронним термометром. Щільно притиснувши термопару вимірювального приладу одним з світлорозсіювачів і закривши фотоелемент шматочком паперу, я залишив пристрій у включеному стані приблизно на 8 годин. Після вказаного часу я перевірив температуру, вона становила 64,4 градуса Цельсія. Добре це чи погано я не знаю, але думаю, що цілком допустимо.

Температура радіатора поруч зі світлодіодом

До речі, після складання пристрою, я вирішив заміряти температуру його корпусу, оскільки він також відчутно нагрівався. Виявилося, що температура корпусу після 6-годинного прогону становила 40,5 градусів (на жаль в той момент я був кілька зайнятий і не зміг зробити фото).

Що стосується ще однієї характеристики товару, а саме кута розсіювання світла, тут сказати нічого не можу, оскільки не знаю навіть, як її виміряти, але дуже схоже на те, що пристрій майже рівномірно висвітлює все, що знаходиться перед ним, світлову пляму практично відсутня , що натякає на досить широкий кут освітлення. Далекобійність прожектора також не можу оцінити, оскільки кімната невелика, а на вулиці перевірити його ніде (я живу в центрі міста і ліхтарі вуличного освітлення та інші джерела світла просто завадять провести досвід), та й нічим, оскільки іншого пристрою, крім IP-камери D -Link DCS-2210, здатного «бачити» в ІК-діапазоні у мене немає, а виколупувати ІК-фільтр з web-камери у мене, якщо чесно, немає ні найменшого бажання, вона стане в нагоді мені і за прямим призначенням.

Ну, а тепер то, заради чого все, власне кажучи, і затівалося! Знімки з камери в умовах повної темряви без включення описаного прожектора (включений тільки вбудований в камеру інфрачервоний світлодіод) ...

... і з прожектором у включеному стані.

Різниця виявилася просто величезною.

До переваг пристрою можна віднести невисокий споживаний струм при хорошій світловіддачі, великий кут освітлення. До недоліків - не найзручніша система кріплення, короткий шнур живлення.
