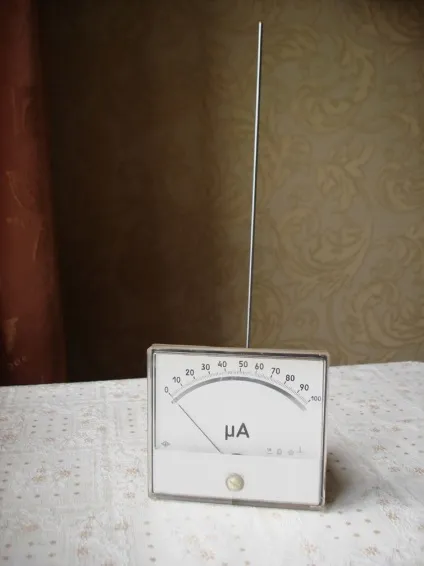

Індикатор напруженості електромагнітного поля

Фотографії.

передавач вимкнений

передавач включений

У обране 29

Винагорода за кожен плюс

Сплачений рейтинг - 87

Завантаження відгуків. Будь ласка зачекайте.

514 не було, поставив 503А. 40 МГц детектив впевнено. Ну мені і треба було перевірити пульт від вертольота іграшки. +

Чи підуть такі діоди:
КД413Б
КД523А
ГІ301А
ГІ304А
ГІ305А
Гі307А

- Петька - прилад!
- Тридцять!
- Чого тридцять?
- А чого прилад?

Якщо у Вас сьогодні і завтра прилад показує по 80 мка, це добре, а якщо через три дні прилад показує 30мкА, означає, що потужність випромінювання передавача впала, а отже різко зменшиться і дальність управління, що загрожує втратою або катастрофою Вашої авіамоделі.

А є ж якісь лампочки малесенькі такі, що якщо їх піднести до антенкой, то світитися начінают.Чем сильніше светются, тим сильніше ізлученіе.Імі і перевіряють на кшталт

80 чого? Алгоритм є, схема є, А меріет-то чого?

Вимірює інтенсивність електромагнітного випромінювання антени передавача в ефір. Вимірює в умовних одиницях, оскільки це не вимірювальний прилад, а ИНДИКАТОР. В даному випадку умовні одиниці - це мікроампери. Прилад показує 80 мікроампер. Що це дає. Якщо поруч поставити кілька передавачів у включеному стані, то підносячи антену Індикатора черзі до антени кожного передавача можна виявити, який передавач випромінює в ефір сильніше, а який слабкіше. Тобто де потужність більше, а де менше. А якщо у антени будь-якого з передавачів стрілка індикатора не відхилиться вправо, значить даний передавач несправний. Прилад простий, а дозволяє за секунди отримати корисну інформацію.

КД 514 - це НВЧ діоди. Д18 на таких частотах (2,5 ГГц) вже не детектируют.
