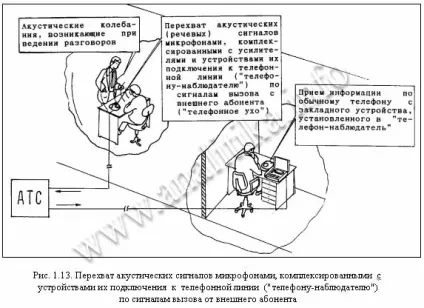

1.3.2. Вібраційні технічні канали витоку інформації

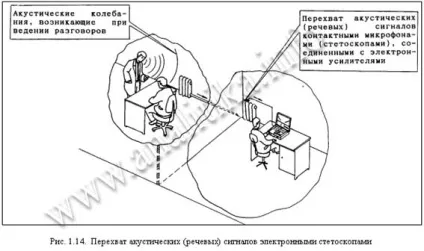

У вібраційних (структурних) технічних каналах витоку інформації середовищем поширення акустичних сигналів є конструкції будівель, споруд (стіни, стелі, підлоги), труби водопостачання, опалення, каналізації та інші тверді тіла. Для перехоплення акустичних коливань в цьому випадку використовуються контактні мікрофони (стетоскопи). Схеми вібраційних технічних каналів витоку інформації представлені на ріс.1.14 і 1.15.


Контактні мікрофони, з'єднані з електронним підсилювачем називають електронними стетоскопами.

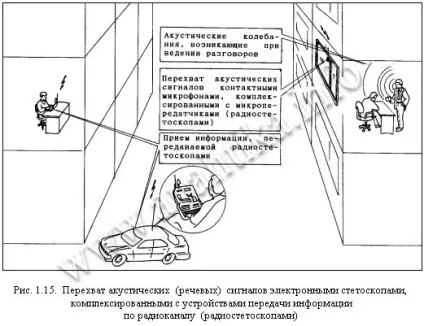

За вібраційному каналу також може бути перехоплення інформації з використанням закладних пристроїв. В основному для передачі інформації використовується радіоканал, тому такі пристрої часто називають радиостетоскопами. Можливе використання закладних пристроїв з передачею інформації по оптичному каналу в ближньому інфрачервоному діапазоні довжин хвиль, а також з ультразвукового каналу (по металоконструкціях будівлі).
1.3.3. Електроакустичні технічні канали витоку інформації

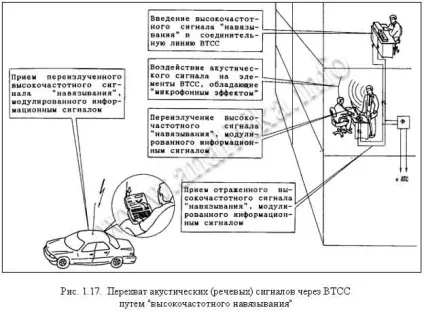

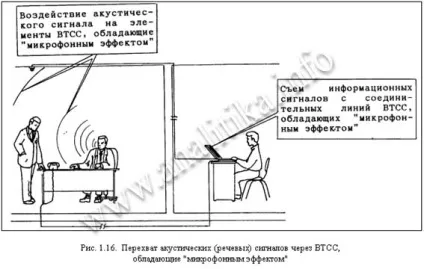

Електроакустичні технічні канали витоку інформації виникають за рахунок електроакустичних перетворень акустичних сигналів в електричні і включають перехоплення акустичних коливань через ВТСС, які мають "мікрофонним ефектом" (ріс.1.16), а також шляхом "високочастотного нав'язування" (ріс.1.17) [8,17, 40].


1.3.4. Оптико-електронний технічний канал витоку інформації

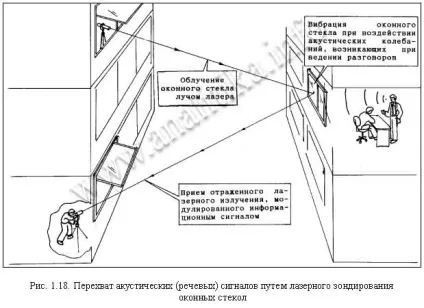

Оптико-електронний (лазерний) канал витоку акустичної інформації утворюється при опроміненні лазерним променем вібруючих в акустичному полі тонких відображають поверхонь (скла вікон, картин, дзеркал і т.д.) [48]. Відбите лазерне випромінювання (дифузне або дзеркальне) модулюється по амплітуді і фазі (згідно із законом вібрації поверхні) і приймається приймачем оптичного (лазерного) випромінювання, при демодуляції якого виділяється мовна інформація (рис 1.18). Причому лазер і приймач оптичного випромінювання можуть бути встановлені в одному або різних місцях (приміщеннях).
Для перехоплення мовної інформації з даного каналу використовуються складні лазерні акустичні локаційні системи, іноді звані "лазерними мікрофонами". Працюють вони, як правило, в ближньому інфрачервоному діапазоні хвиль.

1.3.5. Параметричні технічні канали витоку інформації

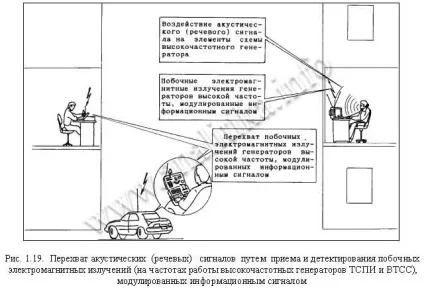

В результаті впливу акустичного поля змінюється тиск на всі елементи високочастотних генераторів ТЗПІ і ВТСС. При цьому змінюється (незначно) взаємне розташування елементів схем, проводів в котушках індуктивності, дроселів і т. П. Що може привести до змін параметрів високочастотного сигналу, наприклад, до модуляції його інформаційним сигналом. Тому цей канал витоку інформації називається параметричним. Це обумовлено тим, що незначна зміна взаємного розташування, наприклад, дротів в котушках індуктивності (межвиткового відстані) призводить до зміни їх індуктивності, а, отже, до зміни частоти випромінювання генератора, тобто до частотної модуляції сигналу. Або вплив акустичного поля на конденсатори призводить до зміни відстані між пластинами і, отже, до зміни його ємності, що, в свою чергу, також призводить до частотної модуляції високочастотного сигналу генератора. Найбільш часто спостерігається паразитна модуляція інформаційним сигналом випромінювань гетеродинов радіоприймальних і телевізійних пристроїв, що знаходяться в виділених приміщеннях і мають конденсатори змінної ємності з повітряним діелектриком в коливальних контурах гетеродинов [40,41]. Промодулірованной інформаційним сигналом високочастотні коливання випромінюються в навколишній простір і можуть бути перехоплені і детектировать засобами радіорозвідки (ріс.1.19).

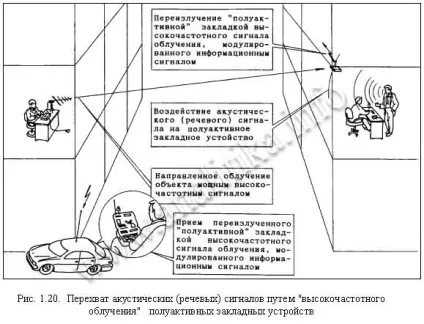

Параметричний канал витоку інформації може бути реалізований і шляхом "високочастотного опромінення" приміщення, де встановлені напівактивні заставні пристрої, що мають елементи, деякі параметри яких (наприклад, добротність і резонансна частота об'ємного резонатора) змінюються за законом зміни акустичного (мовного) сигналу (ріс.1.20 ).
