Хомути для кріплення труб - металеві сталеві, їх види, призначення, монтаж

Монтаж систем каналізації, опалення або постачання води передбачає використання ряду конструкційних елементів. В їх число входять металеві сталеві хомути для кріплення труб. Вони не беруть прямої участі в процесі транспортування газів або рідин, але мають важливе значення, оскільки використовуються для забезпечення фіксації труб. Розглянемо, основні види хомутів і етапи їх монтажу.

Призначення і основні параметри хомутів

У більшості випадків кріплення для трубопроводів (кронштейни, планки, хомути) використовуються для фіксації функціональних елементів системи до несучої поверхні вертикального або горизонтального типу. Основне призначення - зниження ризику зсуву труб в процесі експлуатації.

Хомут виконаний у вигляді кільця або скобу, яке охоплює трубу. Його діаметр може варіюватися від 14 до 540 мм. Щільне прилягання хомута до металу забезпечується за рахунок наявності стяжного механізму. Із зовнішнього боку пластини розташовується елемент, що забезпечує фіксацію до площини - сполучна гайка, в яку можна вкрутити штир, або пластиковий дюбель з шурупом. Крім того, часто хомути продаються в комплекті з герметизирующими еластичними прокладками.

Кільця і ​​скоби використовуються для:

• кріплення протяжних і нестабільних ділянок каналізаційних, опалювальних і водопровідних труб до підлоги, стін або стелі (обов'язково фіксуються стояки каналізації та водопостачання);
• збільшення надійності і довговічності фіксації стиків труб, особливо при розтрубному з'єднанні.

Переваги металевих хомутів для труб:

• відносно низька ціна;
• простота монтажу;
• можливість використання для кріплення різних типів труб.

У більшості випадків вироби мають антикорозійне покриття, яке збільшує термін експлуатації і підвищує естетичні характеристики.

Хомути для труб виробляються відповідно до ГОСТами. У стандартах обумовлюються їх основні параметри, а саме:

• склад металу;
• діаметр;
• товщина і ширина стрічки;
• граничний показник затягування;
• граничні навантаження, які витримує кріплення.

На замітку: Крім кріпильних, існують сантехнічні ремонтні хомути з гумовими прокладками. Вони використовуються для швидкої зупинки течі в трубопроводах без попереднього зливання рідини або перекриття її потоку.

Хомути для ремонту трубопроводу

види хомутів

Сучасні хомути для кріплення трубопроводів представлені в різних модифікаціях. Вони класифікуються за:

• призначенням;
• виду матеріалу;
• типу фіксації;
• формі;
• наявності прокладки.

призначення

Залежно від того, для монтажу яких трубопроводів використовуються хомути, вони можуть мати різні конструкційні властивості. Основні види:

1. Спіральний хомут. Може мати поворот за годинниковою стрілкою або проти неї. Застосовується для з'єднання армованих частин водопроводу.
2. Силовий затиск. Виглядає як стрічка з стяжним компонентом. Призначений для з'єднання трубопроводів круглої і прямокутної форми, жорстких і гнучких рукавів, шлангів з армуванням. Хомут використовується для монтажу систем, що працюють під тиском, - насосів, гідравлічних пневматичних систем.

3. Посилений кріплення. Являє собою замок, з'єднаний зі стрічкою. Хомут застосовується для фіксації рукавів з армуванням або товстими стінками, які експлуатуються під тиском.

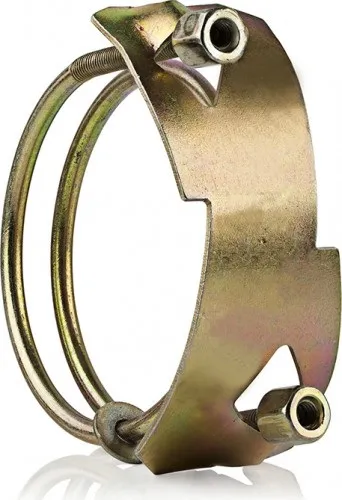

4. Дротове кріплення. Має вигляд одного або декількох тонких сталевих кілець з механізмом для їх стягування. Використовується для фіксації шлангів, гофрованих і спіральних труб з тонкими стінками, які відчувають вібрацію.

5. Черв'ячний хомут. У конструкцію входить металева смуга з доріжкою з зубцями і гвинт (болт) для затягування. Використовується для фіксації шлангів і труб в місцях з підвищеною вібрацією, в тому числі в водопроводах і системах опалення.

6. Трубний хомут. Являють собою кільце або скобу з кріпленням. Використовуються для відкритого закріплення труб на конкретній ділянці з метою зниження напруги з внутрішньої частини системи і фіксації положення трубопроводу.

7. Пружинний хомут. Призначений для фіксації труб, що забезпечують гаряче водопостачання, тобто конструкцій, що піддаються тепловому розширенню.


Крім металу, для виготовлення хомутів можуть застосовувати пластик і нейлон. Функціональність і довговічність виробів із пластику нижче, але ціна більш доступна. Кріплення з нейлону відрізняються міцність і легкістю. Вони не піддаються корозії, використовуються для монтажу повітряних трубопроводів.

Що стосується металевих хомутів для кріплення труб, то вони можуть створюватися з нержавіючої або оцинкованої сталі. Нержавійка характеризується більш тривалим терміном експлуатації, так як ефективно протистоїть корозії. Для труб великого діаметра і конструкцій під тиском підходять тільки металеві кріплення.

Тип фіксації

Хомут може фіксувати трубопровід нерухомо (жорстко) або рухомий. При жорсткому з'єднанні елемент не здатний зрушити з точки фіксації. Скоби міцно стягуються болтами і кріпляться до стіни (підлоги, стелі). Така фіксація використовується в місця вигинів, розгалужень систем каналізації та холодного водопостачання. Застосовуються кріплення, здатні витримати максимальні навантаження і забезпечити статичність труб.

Плаваюча (рухлива) фіксація використовується для трубопроводів опалення та гарячого водопостачання, піддаються впливу високих температур. Їх особливістю є періодичне розширення / звуження елементів. Хомути з плаваючою фіксацією не перешкоджають цьому процесу, забезпечуючи можливість невеликого поздовжнього зсуву труб. При цьому поперечний відхилення від осі неможливо.

Виділяють три основних конструкційних форми кріпильних хомутів:

1. Роз'ємне кільце, яке відкривається з одного боку і має рухливе з'єднання з іншого. Після установки кріплення фіксується за допомогою болта.
2. Два півкільця однакового розміру. Між собою вони з'єднуються болтами або шпильками.
3. Скоба в формі літери U. Вона може бути обрезиненной всередині або повністю металевою.

На замітку: Випускають здвоєні хомути для трубопроводів. Їх зручно використовувати для кріплення близько розташованих труб.

Сталеві хомути всередині можуть мати прокладку з мікропористої гуми. Переваги таких виробів:

• «Погашення» вібрацій при проходженні рідини по трубі;
• зниження рівня шуму в процесі роботи трубопроводу;
• підвищення герметичності стиків.

Хомути з прокладками забезпечують надійну і довговічну фіксацію. Їх мінус - більш висока ціна.

послідовність монтажу

Процес монтажу хомутів нескладний. Але дуже важливо дотримати крок фіксації, тобто відстань між хомутами. Це необхідно для запобігання прогину елементів. Інтервал залежить від діаметра труб і призначення системи.

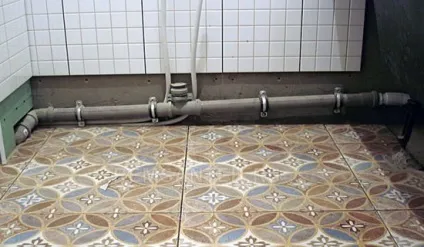

Приклад того, як можна здійснити кріплення труби до стіни хомутами

• діаметр труб до 2 см - крок - 80 см;
• від 2 до 4 см - 1,1 м;
• від 4 до 11 см - 1,6 м.

• діаметр труб до 2 см - крок - 65 см;
• від 2 до 4 см - 95 см;
• від 4 до 11 см - 1,85 м.

Основні етапи монтажу:

1. На площині, до якої будуть фіксуватися труби, відзначити точки кріплення.
2. Просвердлити отвори.
3. Вставити в них дюбеля і прикрутити хомути з допомогою саморізів.
4. Прокласти гумовий ущільнювач при необхідності.
5. Пропустити труби через розціпленого хомути.
6. Стягнути кріплення за допомогою болтових з'єднань.

Важливо: При установці системи опалення або гарячого водопостачання хомути не варто затягувати надто сильно, щоб забезпечити рухливу фіксацію.

Сталеві хомути - зручний і доступний вид кріплень, який оптимально підходить для монтажу трубопроводів в побутових умовах. Їх використання позитивно впливає на загальний термін експлуатації системи, а також знижує ризик виникнення поломок. Важливо правильно здійснити вибір хомутів і закріпити їх відповідно до технічних норм.
