Гриль-будиночок-альтанка з мангалом своїми руками

Коли в холодну погоду лише на півдня приїжджаєш на дачу, немає часу топити грубку в будинку. Тому щоб можна було посидіти біля вогнища, спілкування по мобільному телефону в теплі, я вирішив побудувати гриль-будиночок-альтанку з мангалом. З осені підготував для нього майданчик. Так як гриль у нас був 6-вугільний, будиночок я вирішив зробити теж правильної 6-гранной форми.

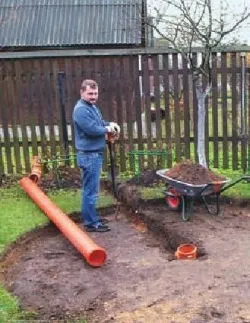

Наметове коло діаметром 3,5 м, що приблизно на 15-20 см більше розміру самої альтанки, зняв дерен на глибину 20-30 см. Потім прокопав траншею для воздуховода і помістив туди пластикову каналізаційну трубу діаметром 18 см (в підставі мангала є отвір такого ж діаметру). Засипавши майданчик і траншею гравієм шаром 10-15 см, виклав по периметру кола бордюрний камінь, а нерівності засипав піском.

Навесні круглу площадку я виклав тротуарною плиткою під бруківку: кам'яне покриття, на відміну від дерев'яної підлоги, не зіпсуєш падаючими вугіллям або їжею.

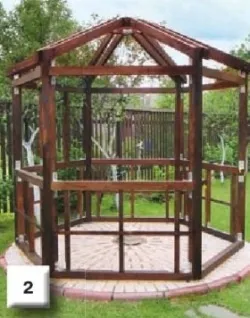

Потім прямо на майданчику встановив 6 опорних стовпів висотою 2,5 м з бруса перерізом 100x100 мм. Внизу, по центру і зверху з'єднав їх брусками перетином 80x80 мм і довжиною 1,5 м, спилявши їх торці під кутом 60 градусів. Бруски кріпив за допомогою посилених металевих куточків перетином 80x80 мм і само-різів. Для вікон у верхній частині каркаса встановив по 2 вертикальних бруска, а в стіні, в якій була запланована двері, - 2 вертикальних стовпа для дверної коробки.

Задню стіну альтанки, близько розташовану до ділянки сусідів і забору, я зробив глухий, без вікон. Вона захистить і від сторонніх поглядів, і від яскравих променів полуденного сонця. Крім того, всередині будиночка на цій стіні можна розвісити полки для столових і чайних аксесуарів і посуду.

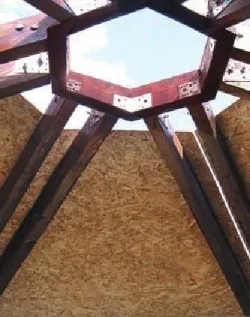

Для центру даху я виготовив шестикутник з обрізної дошки перетином 10x5 см. Внутрішній діаметр шестикутника дорівнює діаметру труби проходнікі гриля.

До шестикутник прикріпив крокви з обрізної дошки перетином 50x100 мм, спилявши їх кінці під кутом 30 градусів, щоб кожна стропіліни щільно прилягала до сторони шестикутника. Стропіліни встановив попарно до кожного опорного стовпа, фіксуючи металевими куточками перетином 100x100 мм. Так як конструкція виходить досить важкою, я частково збирав її на землі, а остаточно змонтував, вже встановивши на місце. Для додаткової міцності даху крокви і затиснутий між ними брус скріпив різьбовими шпильками з гайками та шайбами.

атем спиляв підносяться над рівнем даху частини стовпів і обробив весь каркас пинотексом. Щілина між нижнім вінцем каркаса і майданчиком заклав монтажною піною.

Дах будиночка покрив листами Ондутіс. Для них, як і для гнучкої черепиці, необхідно рівне суцільне підставу. Я зробив його з листів OSB товщиною 9 мм, прикріпивши їх саморізами до крокв. Так як ширини плит не вистачало, щоб повністю закрити кожну з шести секцій даху, довелося робити їх з двох частин - нижньої і верхньої, розташованої ближче до труби. Потім в центрі даху прорізав в Ондутіс круглий отвір діаметром на 1-2 см більше діаметру труби гриля.

Лобову дошку, на яку кріпляться ринву і капельники, я зробив з блокхаус шириною 20 см, видаливши нижню (внутрішню) частина паза, щоб він не заважав надалі зміцнювати вагонку. Обшивши будиночок з усіх боків лобовими дошками, пофарбував їх пинотексом. І з нижньої сторони в спиляних шпунт блокхаус прикріпив вагонку, на ній зафіксував пластикові желободержателі і встановив капельники (пластикові проставки, що захищають стіну). Так як готових крапельників потрібного мені розміру я в продажу не знайшов, довелося зробити щось подібне з ондулінові Щипца (конькового елемента даху), розрізавши його по довжині на дві рівні частини і зігнувши їх під кутом 90 градусів. Капельники прибив маленькими цвяхами до нижньої поперечної планки обрешітки у верхній частині і до лобової дошки в нижній.

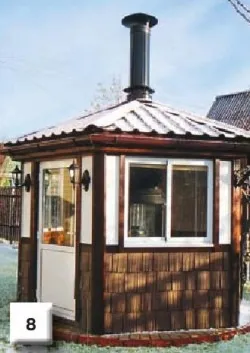

Вікна та двері я поставив розсувні, з алюмінієвого профілю. І тепер навіть взимку, коли на вулиці мінус 25 градусів, в будиночку тепло і затишно.

В принципі, для обробки альтанки зовні можна було б використовувати різні матеріали - вагонку, блокхаус, сайдинг і ін. Я ж поступив так: під вікнами уклав цокольний сайдинг під тріску, а на верхніх частинах стін між вікнами - листи водостійкого ГВЛ, покривши їх декоративної штукатуркою. Для монтажу сайдингу попередньо набив напрямні рейки на вертикальні бруски і вкрив стіни гідроветро-ізоляційної мембраною. Сайдинг монтував, як рекомендувалося в інструкції, а основні вертикальні стовпи по всій довжині закрив обрізний дошкою перетином 15x1,5 см, затонувавши її пинотексом. Горизонтальні стики сайдингу і ГВЛ захистив лиштвами, пофарбувавши їх тим же складом.

Зсередини будиночок утеплив пінополістиролом. Підвіконні простір стін по горизонталі обшив тонким, 10-сантиметровим блокхаусом і пофарбував кольоровим антисептиком. Частина стін між вікнами обробив вертикально вагонкою, а місця стиків закрив лиштвами. На вертикальні стовпи, так само як і з зовнішнього боку, прибив обрізну дошку перетином 15x1,5 см, відпилявши верхній торець під кутом 30 градусів. Завдяки цьому прийому в стику з дошкою того ж розміру, прибитої на пару крокв, що йдуть від стовпа вгору, немає зазору.

Наостанок вікна обшив лиштвами, а вздовж стін зробив лавки. Для цього на несучі стовпи на висоті 60-65 см прикрутив дерев'яні кронштейни розміром 550x400 мм з бруса перерізом 50x100 мм, з'єднавши їх металевими куточками. Коротка (40 см) частину кронштейна служить підставою для настилу лавок, довга (55 см) кріпиться до стовпа. Для самих крамниць найкраще використовувати деревину листяних порід, наприклад осики. Тоді, засидівшись біля вогню, ви не прилипне до смолі. Столики ж знімні, вони кріпляться на сам гриль (продавалися з ним в комплекті).

Закінчивши основні будівельні роботи, я приступив до установки гриля. Осередок поставив на ніжки-підставу, розташувавши його боку паралельно сторонам будиночка. Отвір в нижній частині гриля точно збіглося з отвором воздухозаборной труби, яка забезпечує приплив повітря з вулиці. Я закрив його дрібною сіткою, щоб сміття і вугілля не падали в трубу. Підстава вогнища закріпив, просвердливши в бруківці отвори і вставивши в них метрові металеві шпильки з різьбленням і гайками. Над вогнищем на опори встановив купол, а з даху в час, що залишився по центру отвір опустив димохід зі спідницею-димозбірником. Потім встановив коліна труби, перехідник і парасольку, що захищає трубу від опадів. Місця стиків обробив термостійким силіконовим герметиком.

Провів в будиночок електрику. З правого і лівого боку від входу на основних стовпах встановив неяскраві світильники, а в ніші над вікнами під стелею - 6 люмінесцентних ламп.

В.ЗУБКОВ г. Киев
