Гріє кабель своїми руками для водопроводу - принцип роботи, застосування

В період сильних морозів може відбутися замерзання води в системах каналізації і водопостачання, що часто призводить до ряду неприємних наслідків: від припинення подачі води до розриву труб.

Щоб уникнути подібних неприємностей, рекомендується використовувати гріючий кабель для водопроводу, який буває резистивний або саморегулюючий. Монтаж такого проводу допоможе запобігти утворенню крижаних пробок у трубах, підтримає натиск подачі на технологічному рівні, при прокладці нового водопроводу застосування кабелю дозволить зменшити глибину його залягання в грунті.

Резистивний кабель, що гріє для водопроводу.

Система резистивного кабелю, що гріє працює за таким принципом: по всій довжині труби (по поверхні або всередині) прокладається кабель, встановлені на трубі термодатчики визначають температуру навколишнього середовища, а керуючий терморегулятор чуйно реагує на будь-яка зміна по відношенню до заданих параметрах. Якщо температура опускається нижче, то автоматично включається система обігріву: надходить струм, провідник починає виділяти тепло, гріти трубу і воду в ній. Коли необхідний рівень температури досягається, система автоматично відключається.

Кабель складається з металевої жили, укладеної в ізоляцію. Нагрівання його відбувається рівномірно по всій довжині і, якщо не стежити за температурним режимом, може перегоріти. Щоб робота подібної системи обігріву була найбільш ефективною, слід забезпечити трубопроводу дуже хорошу теплоізоляцію - це істотно знизить енерговитрати і зменшить втрати тепла. Для влаштування теплоізоляції можна використовувати будь-які матеріали з низьким коефіцієнтом теплопровідності, наприклад, мінеральну вату.

З розрахунку потужності, гріючий кабель можна укладати на трубі однієї або декількома паралельними лініями, по спіралі або хвилями. Укладання проводиться легко, без перегинів, прикріплюється до поверхні клейкою стрічкою з алюмінію. Щоб підсилити контакт кабелю з трубою і забезпечити кращий розподіл тепла по поверхні, можна трубу з кабелем обмотати декількома шарами алюмінієвої фольги.

Саморегулюючий гріючий кабель для водопроводу.

Саморегулюючий гріючий кабель для водопроводу розроблявся в якості альтернативного рішення резистивной системі і це чудово вдалося. Кабель відрізняється чудовими експлуатаційними і технічними характеристиками, його з успіхом можна прийме в різних системах, що перешкоджають обмерзання. Такі системи, наприклад, встановлюються на дахах будівель, для запобігання утворення крижаних бурульок.

Дистанційний пульт саморегулюючий провід є пару ізольованих провідників, укладених в полімер, який чуйно реагує на найменшу зміну температури і міняє в залежності від цього свій опір. Чим нижче падає температура, тим сильніше зменшується опір і відповідно, зростає сила струму і кількість виробленого тепла.

Реагування на зміну температури відбувається в будь-якій точці по всій довжині дроту, таким чином, кількість тепла, що виділяється в різних місцях може відрізнятися. Це особливість дозволяє використовувати матеріал з великою ефективністю. Крім того, він відрізняється високою економічністю і безпекою використання, оскільки оснащений дуже надійною ізоляцією. Сфера його використання воістину безмежна, а термін служби, при постійному використанні, не менше 40 років. Для монтажу кабелю можна нарізати його шматками будь-якої довжини - ефективність роботи від цього не зменшиться.

Як зробити гріючий кабель своїми руками.

Придбати гріють кабелі можна в торговельній мережі, проте слід знати, що вартість їх досить висока. Але, при певній вправності і деяких технічних навичках, можна спробувати зробити гріючий кабель своїми руками, використовуючи для цього, альтернативний матеріал.

Природно, система з саморобного кабелю, що гріє буде позбавлена ​​деяких якостей, наприклад, на ній не буде спеціальною харчовою ізоляції і буде відсутній функція саморегулювання. Якщо ж працювати вона буде не постійно, а лише час від часу (наприклад, зрідка включатися на дачі, на якій взимку не живуть постійно, а тільки приїжджають час від часу) і прокладку кабелю здійснювати не всередині труби, а зовні, то цілком можна обійтися і без вищевказаних корисних якостей.

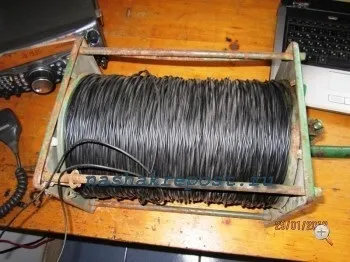

При монтажі «польовика» всередині водопровідної труби, щоб в кінці жили не оголювати, краще розплести його на два дроти. Потім одинарний дріт зігнути навпіл і знову звити вдвічі. На двох відкритих кінцях потрібно передбачити герметичний візит дроти, його можна спорудити з фланця від гнучкого підведення для води. Введення повинен бути дійсно герметичний і не пропускати ні краплі вологи, для цього штуцер, з просмикнутими всередину проводами, потрібно залити епоксидним клеєм і злегка приплюснути, накидна гайка дозволить добре затягнути з'єднання.

Якщо кабель передбачається прокладати поверх труби, тоді розплітати «польовика» не потрібно, а просто зробити з'єднання проводів в протилежному кінці обігрівається ділянки. З'єднання потрібно ретельно ізолювати.

Кріпити провід до поверхні потрібно дуже щільно. Спочатку трубу з кабелем слід обов'язково обернути фольгою, а поверх неї намотати скотч, який, власне, і буде притискати кабель до нагрівається основи. Далі все це обмотати утеплювачем, наприклад, мінеральною ватою.

Таким способом обігрів можна влаштувати не тільки для водопроводу, але і для каналізації. Сила струму, що пропускається по «польовиком» не повинна перевищувати 9А.
