Горизонтально-фрезерні верстати розрізняються по конструкції, вони можуть бути одностоєчне і двустоечнимі, консольними і не мають консолі. Верстати з ЧПУ, як правило, мають поворотний стіл, певна траєкторія руху якого задається закладеної програми.

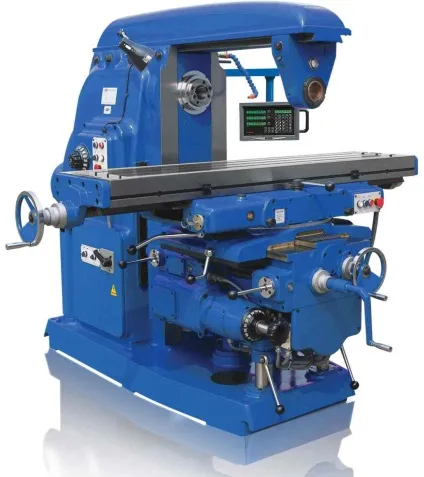

Горизонтально-фрезерні верстати - верстати з горизонтальним розташуванням шпинделя, а також мають можливість переміщення столу в трьох взаємно перпендикулярних напрямках.
Підставою горизонтально-фрезерного верстата є станина, на якій розташовані всі вузли і механізми верстата:
- коробка швидкостей;
- консоль, яка переміщується по вертикальних напрямних станини;
- стіл для установки болванки, що вставляється в спеціальний пристрій або закріплюється в встановлених на нього лещатах. особливості столу фрезерного верстата полягають у тому, що його рух може відбуватися в трьох напрямках
- поздовжнє переміщення відбувається по напрямних санчат;
- поперечне рух виходить при переміщенні самих санчат по напрямних консолі;
- вертикальний рух стіл отримує при переміщенні консолі по напрямних станини.
- шпиндель - головна обертається частина в механізмі верстата;
- розміщена в консолі коробка подач;
- хобот, службовець для закріплення підвіски;
- фрезерна відправка підтримується кінцем підвіски.
Універсальними верстатами називаються горизонтально-фрезерні верстати з поворотною плитою, завдяки якій робочий стіл може з горизонтальній поверхні перетворюватися в похилу. Ці верстати теж можуть оснащуватися ЧПУ, але це не прискорить, а скоріше сповільнить виробництво з огляду на те, що перепрограмування верстата буде займати багато часу.
Для обробки горизонтальної площини деталей використовуються циліндричні фрези. По вертикалі заготовки з металу проходять обточування торцевими або дисковими фрезами. При необхідності комбінованої обробки заготовки використовуються кілька різноманітних фрез. Точність виконання завдання безпосередньо залежить від неколебимости фрез в кріпленні по довжині відправки. Підвищити жорсткість кріплення допомагають підвіски. Але жодна додаткова опора не дасть достатньої стійкості фрези при збільшенні її діаметра понад зазначені виробником верстата нормативів. Найбільш точне виконання роботи буде, якщо верстат оснастити ЧПУ.
Жорсткість горизонтально-фрезерних верстатів по металу збільшується при удосконаленні конструкції станини, установкою додаткового кронштейну, посиленням столу. Роботи, що виконуються на токарному верстаті по металу, можуть проводитися і на горизонтально-фрезерному обладнанні з застосуванням спеціальних фрезерних головок. Установка ЧПУ на верстат завжди супроводжується посиленням конструкції.

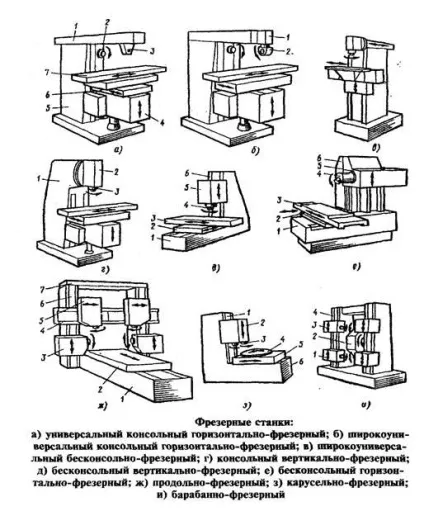

Класифікація фрезерних верстатів

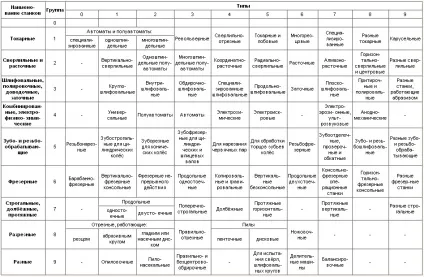

У класифікації горизонтально-фрезерні верстати віднесені до шостої групи, але частина їх може належати і до п'ятої як зубообробні і різьбонарізний обладнання. ЧПУ частіше встановлюється на верстати 6 групи. Устаткування 5 групи не призначене для виконання особливо точних завдань. ЧПУ тут може бути встановлено лише для прискорення виробництва, при необхідності обробляти ідентичні заготовки у великій кількості.
По таблиці класифікації токарного обладнання по металу верстати діляться за масою:
- 1 група - легкі, вагою до 1 тонни;
- 2 група - середні, вага яких не перевищує 10 тонн,
- 3 група - важкі. Ця група має поділ.
- Великі - від 10 до 30 тонн;
- Важкі - від 30 до 100 тонн;
- унікальні, понад 100 тонн вагою.
Будь-яке обладнання по металу може бути оснащений ЧПУ.
Другим критерієм розподілу обладнання служить автоматичне, напівавтоматичне або ручне управління верстатом. При ручному управлінні включення, зупинка, підведення інструменту, регулювання подач і швидкостей, установка деталей і їх зняття з робочої поверхні виробляється токарем.
Класифікація фрезерних верстатів
Напівавтоматичний налаштовується на певний цикл обробки. Робітникові залишається встановити заготовку, закріпити її і натиснути кнопку запуску. Після відпрацьованого циклу обертається шпиндель автоматично зупиниться. Токарю необхідно буде зняти готову деталь, вставити наступну заготовку, і знову запустити верстат.
При роботі на автоматичному обладнанні, токарю дістається роль спостерігача і відладчика обладнання. ЧПУ для верстатів може бути різним, але всі процеси по виготовленню деталей відбуваються без безпосередньої участі оператора.
Впливає на стовпець, в який розподілено обладнання в класифікаційної таблиці розташування шпинделя, його положення відображено в назві і маркування - похилі, вертикальні, горизонтальні.
Розподіл на підгрупи відбувається за параметрами обробки в площині 2 або 4-координатному режимі. Також відбивається на положенні в таблиці і його здатність по обробці однієї або декількох деталей одночасно. Присутність в конструкції верстата ЧПУ не має значення на підгрупу в класифікаційної таблиці.
Багатоінструментальні горизонтально-фрезерні мають кілька різців, одночасно оброблювальних поверхню однієї деталі з різних сторін, а багатопозиційні виробляють обробку відразу декількох заготовок. Обидва типи обладнання більш продуктивно працюють з ЧПУ.
застосування
На горизонтально-фрезерному обладнанні по металу робляться в заготовках шпонкові канавки. Вони можуть робитися декількома способами в залежності від використовуваного інструменту на різному обладнанні - вертикально-фрезерних верстатах або обладнанні загального призначення, що використовується для проведення різнопланових робіт по металу.
Шліци на валах діаметром до 100 мм робляться за один цикл фрезерування. На більш широких валах ця операція може проводитися в два заходи. Для чорнового фрезерування необхідні ділильні механізми. Вони є на горизонтально-фрезерних, що робить це обладнання більш зручним для обробки валів з великим діаметром.
Вибір фрези для виконання робіт
Поздовжнє фрезерування можуть вести багатошпиндельні горизонтально-фрезерні верстати по металу з використанням різних фрез, встановлених в револьверну головку. При обробці металевих деталей декількома різними фреза установка інструменту також може здійснюватися в відправку, і далі в шпиндель.
Фрезерування дисковими фрезами
Тристоронні дискові фрези використовуються для протачіванія шпонкових наскрізних пазів. Для досягнення більшої точності краще зробити цю роботу за один підхід. При необхідності створення широкого паза в один прийом провести цю операцію складно. Другий, чистової прохід буде зроблений фрезою з великим діаметром. Надійним буде кріплення фрези при установці її в шпиндель з двома опорами.
Існують верстати, призначені для роботи тільки одним або декількома видами фрез. Горизонтально-фрезерні, створені для проведення робіт дисковими і циліндричними фрезами мають додаткову можливість використання торцевих фрез, що трохи збільшує сферу, в якій застосовується це обладнання.
маркування верстатів
Фрезерні верстати часто має вузьку спеціалізацію, що відбивається в маркуванні. Перша цифра - це група, до якої належить верстат по класифікаційної таблиці. 2 цифра позначає тип обладнання:
- 1 - вертикально-фрезерні консольні;
- 2 - безперервної дії - працюють на потік. Проводять однакові деталі.
- 3 - копіювальні працюють за трафаретом, закріпленому на станині над робочою частиною;
- 4 - гравірувальні;
- 5 - вертикальні беськонсольниє мають хрестової стіл;
- 6 - поздовжньо-фрезерні не відрізняються широким спектром можливостей, використовуються в масовому виробництві;
- 7 - широкоуниверсальні мають масу можливостей, що робить їх прекрасним обладнанням для майстерень і дрібнооптового штучного виробництва;
- 8 - консольно-горизонтальні;
- 9 - різні.
Третя, а іноді і четверта цифри позначають габарити. Буква, що стоїть між 1 і 2 цифрами говорить про те, що це модернізована модель. Якщо буква знаходиться в кінці маркування, то вона вказує на характеристику модернізації базової моделі. Букви П, В, А, С - вказують на клас точності. Ш вказує на широку універсальність моделі, що має в доповненні до горизонтально розташованому шпинделя, хобот з вертикальною головкою. Г вказує на те, що це верстат відноситься до горизонтально-фрезерних.
