глибинний вібратор

Використання глибинного вібратора допоможе побудувати міцне й довговічне монолітна споруда. Про тонкощі і правила вибору цього пристрою поговоримо далі.

Зміст:

Пристрій і принцип роботи глибинного вібратора

Вібратор глибинний для бетону - це пристрій, основною функцією якого є ущільнення бетону, тобто позбавлення від надлишків повітря в просторі, яке залито бетоном.

Цей процес збільшує силу зчеплення між бетонним розчином і металевою арматурою, таким чином виходить цілісна і дуже міцна монолітна конструкція.

Принцип роботи пристрою передбачає руйнування сили тертя всередині бетонної маси. Порожнечі, видалені з бетону, підвищують зчеплення даного матеріалу.

Якщо відмовитися від використання вібратора глибинного, то бетонна поверхня вийде пухкою, нестійкою до вібрації, навантаженні і до перепадів температурного режиму.

В процесі застосування глибинного вібратора відбувається процес механічного коливання вібробулави, таким чином бетонна суміш заповнює всі кути опалубки.

Пристрій починає роботу після того, як Вибробулава виявиться в бетонної суміші. Діаметр вібробулави варіюється від 2,5 до 10 см. Розмір діаметра залежить від форми бетону, розміру споруди, кількості арматури. Занурення вібробулави здійснює рівномірний розподіл бетонної суміші по периметру залитої площі. При зшиванні декількох шарів бетону, слід опустити вібратор в попередній шар, мінімум на 12 см. Ця дія призведе до скріплення шарів.

Переваги використання глибинного вібратора

скорочення часу роботи з бетоном,
збільшення фортеці і надійності монолітних основ,
прискорення будівельного процесу,
зменшення обсягу виконаної роботи,
легкість транспортування,
можливість підбору і регулювання діаметра віброігли.

Різновиди глибинних вібраторів

Залежно від місця роботи вібратори поділяють на пристрої:

глибинного або внутрішнього типу, які працюють усередині бетонного розчину і здійснюють передачу вібрації через пристрій корпусу;
зовнішнього типу, які фіксують на опалубці болтами, вони здійснюють передачу вібрації через опалубку;
поверхневого типу - встановлюються у верхній частині укладеної бетонної суміші, здійснюють передачу вібрації через робочу поверхню.

У співвідношенні з принципом роботи виділяють:

1. Глибинний високочастотний вібратор - найпопулярніший і затребуваний вид вібратора, через розташування двигуна в вібробулави, підвищується якість ущільнення. Вимагають додаткового використання зовнішнього перетворювача.

2. Глибинний вібратор ручної - використовується для створення вібрації в цокольних або колонних спорудах. Характеризуються легкістю транспортування і використання.

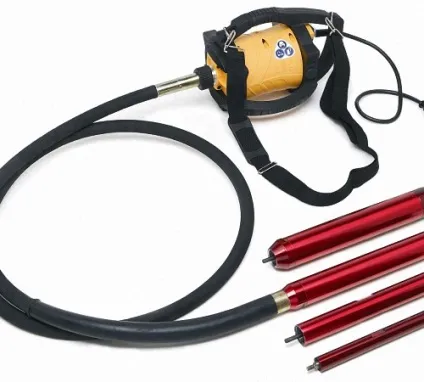

3. Механічні або вібратори глибинні з гнучким валом складаються з:

електричного двигуна - становить основну частину пристрою, в рідкісних випадках допускається застосування двигуна на бензині або на дизелі, двигун виконує функцію транспортування сили обертання на гнучкий вал;

гнучкого вала - який передає обертальну силу на віброіглу;
віброігли або вибронаконечника - пристрої, що безпосередньо здійснює обертальні рухи і вібрацію.

4. Пневманіческій або вібратор глибинний портативний відрізняється працездатністю, яка здійснюється за допомогою подачі стисненого повітря, відрізняються надійністю, високою зносостійкістю і тривалим терміном експлуатації. Вимагають наявність компресора.

5. Глибинний вібратор електричний працює завдяки наявності двигуна: електричного, бензинового або дизельного.

Рекомендації по вибору і експлуатації глибинного вібратора

1. Вібратор глибинний ціна залежить від таких факторів:

розмір і потужність приладу,
вид вібратора,
тип приводу,
кількість циклів вібрації,
додаткові функції,
виробник.

2. Зверніть увагу на технічні характеристики пристрою, порівняйте їх з вимогами і спектром робіт.

3. Щоб купити вібратор глибинний зверніться в спеціалізований магазин, де досвідчені консультанти нададуть сертифікати відповідності та допоможуть підібрати прилад, згідно індивідуальних переваг.

4. Зверніть увагу кількість циклів вібрації, є показником продуктивності глибинного вібратора. Оптимальна кількість циклів для бетонних підстав становить 5000.

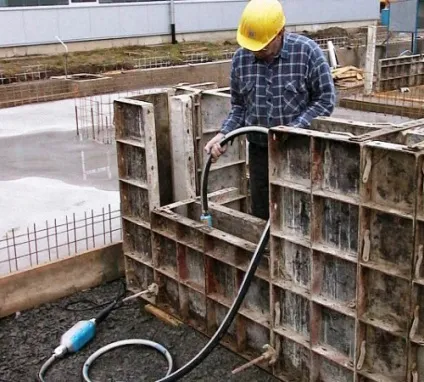

5. Під час роботи не можна торкатися опалубки вібратором, щоб уникнути пошкодження обшивки. Для цих цілей використовується захисний ковпак.

6. Не можна застосовувати глибинний вібратор на висоті, що перевищує 1 км.

7. Щоб забезпечити хорошу продуктивність при роботі з глибинним вібратором, температура повітря не повинна бути більш-менш 18-22 градусів.

8. Забезпечте хорошу вентиляцію при роботі з цим пристроєм.

9. Щоб повітря знову не потрапив в бетонну суміш, слід поступово витягувати глибинний вібратор.

10. Довжина вібротруби повинна бути таких розмірів, щоб з легкістю дістати до заснування заливається конструкції.

11. Глибинний вібратор пневматичного типу відрізняється високою продуктивністю, легкістю обслуговування і ремонтопридатністю.

12. Механічні вібратори відрізняються доступною вартістю, але в той же час якість бетону, набагато нижче, ніж при використанні пневматичних. Їх використовують на об'єктах, де немає підключення до електрики. Основним недоліком механічного вібратора є наявність гнучкого шланга, і можливість застигання в ньому цементу. Якщо таке станеться, то після включення приладу, шланг розірветься.

13. Найбільш високоякісний вібратор - високочастотний, його використовують при спорудженні великих монолітних конструкцій. Такий пристрій легко транспортується, має невеликий двигун, а також вбудований або окремий перетворювачі. Більшість високочастотних вібраторів оснащені функцією регулювання сили вібрації. Відсутність гнучкого вала гарантує високу надійність і довговічність експлуатації. Але, дані пристрої є дуже дорогими, тому не всім доступні.

Огляд виробників глибинних вібраторів

1. Вібратор глибинний Маяк (Росія), компанія представляє глибинні і майданчикові вібратори. Розглянемо перший варіант.

Особливості глибинних вібраторів Маяк:

ущільнюють бетонні суміші з різними рівнями армування;
дозволяють отримати високоякісний міцний бетон;
після використання обладнання Маяк бетон стає морозостійким, стійким до зносу, водонепроникним і бистрозастиваемим;
електромеханічні вібратори включають наявність: електричного двигуна, вібруючого наконечника і гнучкого вала;
пристрою відповідають всім нормам і державним вимогам;
мають сертифікати безпеки.

Використовуються при таких умовах

висота над рівнем моря не більше 1 км;
відсутність вибухобезпеки, струмопровідного пилу, агресивних газів і концентрованих парів;
робоча температура -20 +40 градусів.

Глибинний вібратор характеризується наявністю електродвигуна, валу, довжина якого становить від 3 до 6 метрів, вибронаконечника з діаметрами 2,8 см, 3,8 см, 5,1 см, 7,6 см.

Більшість моделей характеризується тривалим режимом роботи, а деякі складаються з робочого періоду 6 хвилин і відключення 4 хвилини. Модель ІВ116 А відрізняється підвищеною надійністю і безперервною роботою, протягом тривалого часу.

Вібратор ЕПК1300 характеризується наявністю пристрою захисного відключення і використовується при однофазному підключенні.

Для роботи на невеликих ділянках застосовують портативні вібратори, які відрізняються легкістю і зручністю в експлуатації. Такі вібратори мають невелику вагу від 6 до 9 кг. Мають 6 хвилин робочого періоду і 4 відключення.

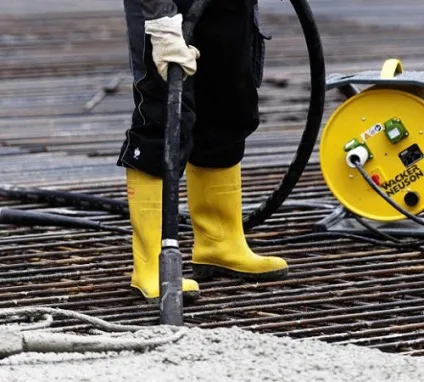

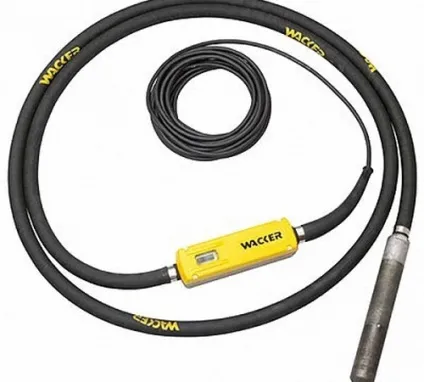

2. Глибинні вібратори Wacker (Німеччина) мають такі особливості:

використовують при ущільненні і розподілі бетону;
підходять як для будівельних фірм, так і для приватного використання;
включають наявність вібробулави, електродвигуна і вала;
довжина вала варіюється в межах 30-900 см;
діаметр наконечника становить від 2,5-6,5 см;
наявність приводів з ДВС дозволяє працювати без електрики;
деякі моделі є пневматичними, тобто працюють за рахунок стиснення повітря;
моделі, в яких електродвигун розміщується в електробулаве відрізняються легкістю в роботі і транспортуванні.

Вібратори серії Ірен мають робочу вагу від 8,9 до 22 кг. Вібратори Ірсен - від 5 до 11 кг.

3. Глибинний вібратор Enar (Іспанія) мають такі особливості:

пристрою з наявністю бензинового, дизельного або електричного двигуна, підходять для будівництва невеликих бетонних споруд;
механічні прилади допомагають побудувати великі будівлю і великі монолітні конструкції;
вібратори мають підвищену ергономічність;
можливість застосування високочастотних вібраторів в брешемо проведення складних робіт;
для приватних осіб і невеликих будівельних компаній відмінно підійде механічний пристрій, що має невелику вартість;
для великих будівельних компаній, які зводять великі багатоповерхові будівлі існують високопотужні моделі;
щоб ущільнити суміш, яка виготовлена з асфальту і бетону використовують вібраційні плити.

Вібратори високочастотного типу відрізняються високим коефіцієнтом корисної дії, тривалим терміном експлуатації і відсутністю необхідності в сервісному обслуговуванні. Можливе використання таких приладів при низькій температурі повітря і в важкодоступних місцях.
