Гітарний підсилювач

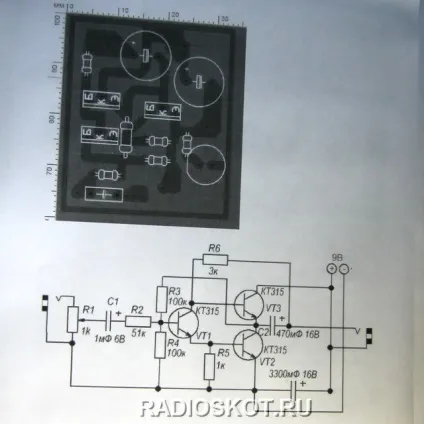

Схема транзисторного підсилювача до електрогітари

Друкована плата була розроблена під відповідну схему - вибір припав на трехтранзісторний варіант.

Струм у нього, як виявилося, дуже малою - 15-20 мА в режимі спокою, і 30-40 мА в режимі роботи з урахуванням індикатора, який виконаний на світлодіоді і служить індикацією включення живлення.

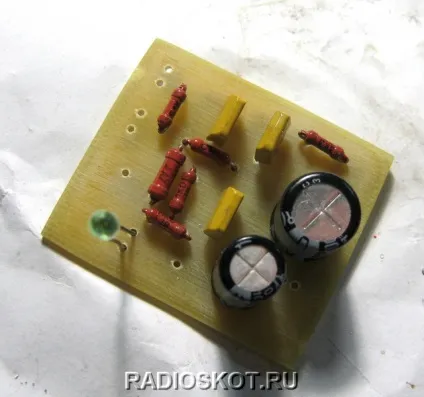

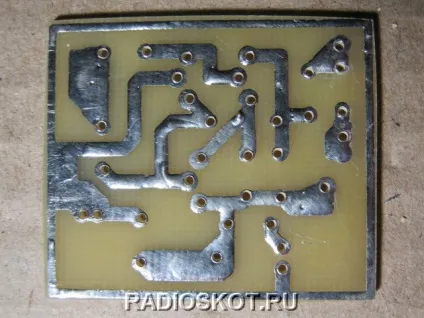

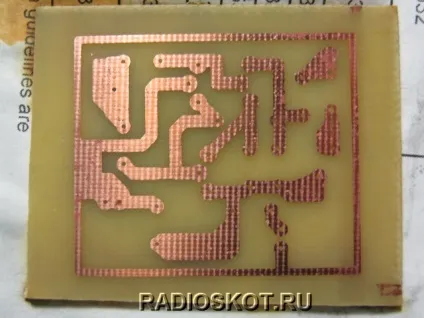

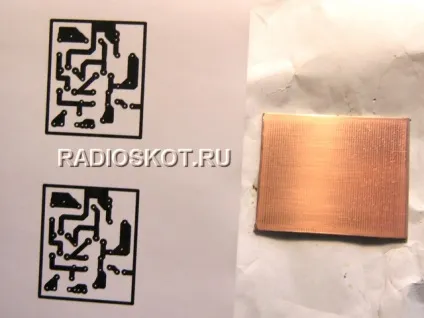

Плата саморобного гітарного підсилювача виконана на текстоліті. Вона Обточити для мінімальних розмірів, так як була потрібна компактність всієї схеми.

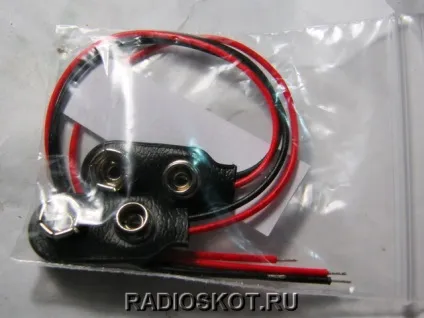

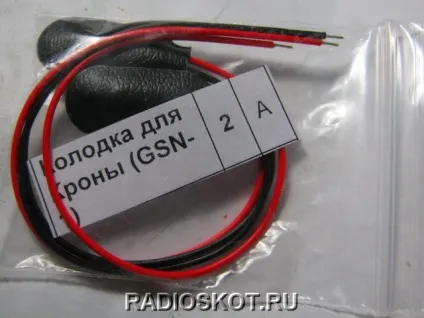

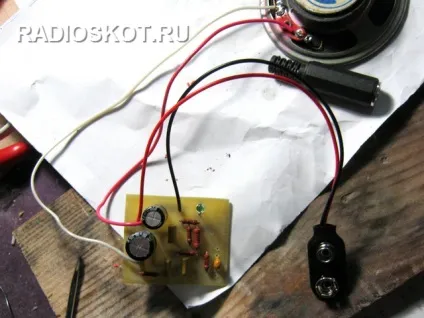

Роз'єми заводські - що колодка для крони, що роз'єм - типу "мама", для виходу на штекер навушників (джек 3.5 мм).

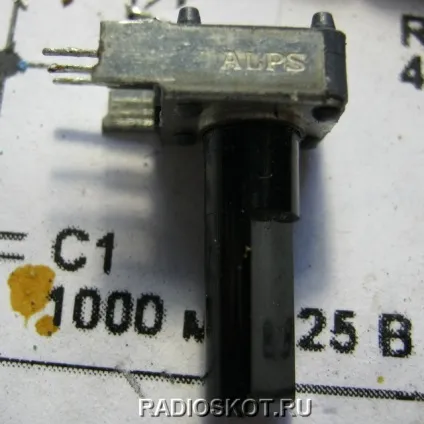

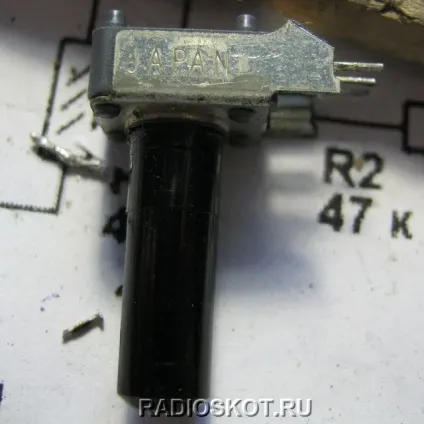

На регуляторі гучності не економте, радянські СП-шки тут недоречні. Шурхіт і нерівномірність опору можуть бути занадто помітні. Але якщо не хочете купувати нові дорогі ALPS - можна просто витягти їх з імпортної неробочий апаратури.

У УНЧ транзистори застосовані недорогі вітчизняні - КТ315, можна застосовувати з будь-яким буквеним індексом, попередньо перевіривши їх, так як радянські транзистори мають якесь розкидом по параметрам. Для зменшення шумів рекомендується використовувати більш якісні (імпортні).

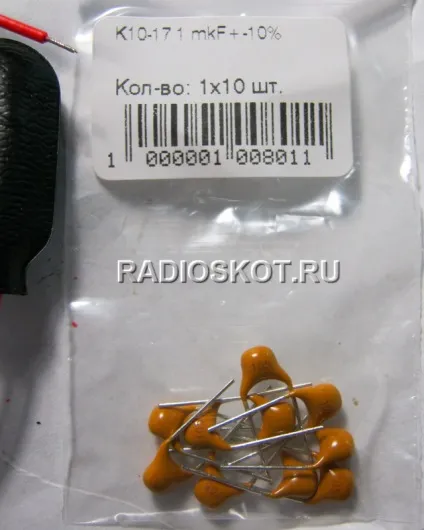

Резистори і конденсатори беремо якнайменше по типорозміру, можна взагалі SMD використовувати, так як тут грітися особливо і нема чому.
