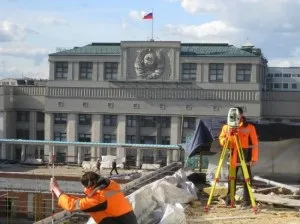

Геодезичні розбивочні роботи в процесі будівництва
Геодезичні роботи діляться на кілька основних видів:
-розбивка осей будівлі, фундаменту;
-передача основних осей і відміток на монтажний горизонт;
-детальна розбивка конструктивних елементів на монтажних горизонтах;
-розбивка трас, лінійних споруд;
-винос в натуру меж земельної ділянки (відноситься до межеванию земельної ділянки);
-розбивка контурів (котловани, пішохідні доріжки, басейни і т.п.).
По суті справи, геодезична розбивка осей - це роботи по перенесенню плану будівлі на конкретну земельну ділянку в натуральну величину. Такого роду підготовчі роботи необхідні як при будівництві будь-висотки, так і одноповерхового будинку, оскільки лише точний розрахунок осей забезпечить повний збіг перекриттів зі стінами. А останнім дуже сильно впливає на міцність і довговічність будь-якого будинку. Не дивно, що розбивка осей - один з найбільш затребуваних типів геодезичних робіт.
Варто пам'ятати, що перед тим, як починати будь б то не було підготовчі будівельні роботи на земельній ділянці, забудовник повинен отримати всі документи на дану ділянку на руки. Лише після реєстрації земельної ділянки у відповідному державному органі та отримання дозволу на його забудову можна приступати до виконання геодезичних робіт.
Другим важливим моментом є вибір фахівців, які проводитимуть проектування і розбивку осей будівлі. Адже саме осі задають геометрію будівлі або споруди і визначають його компоновку. Розташування всіх елементів майбутньої споруди в кресленнях проекту вказується від осей. Так що неправильно або недбало проведені геодезичні роботи по розмітці можуть не тільки зіпсувати загальний вигляд ділянки і будинку, але і привести до деформації і швидкого руйнування будівлі.
Розбивка осей потрібно і здійснюється не тільки в будівництві житловому. При зведенні огороджень, підземних конструкцій, комунікацій, трас і ще безлічі видів об'єктів такі роботи теж необхідні. Але, не дивлячись на те, що саме буде будуватися, розмітка земельної ділянки повинна вестися з максимальною точністю. Наприклад, для квадратного будівлі з розмірами 60х60 метрів допустиме відхилення не перевищує 7-8 міліметрів.
Розбивка головних осей
Розділяють осі на головні, основні і проміжні. Головні - це осі симетрії, основні - ті, які задають форму і габарити споруди, а проміжні - це осі деяких окремих елементів.
Положення споруди щодо контурів ділянки і сторін світла задається при розбивці головних і основних осей, а розбивка детальна визначає взаємне положення окремих елементів і всієї конструкції будівлі. Висоти в проекті задаються від умовної поверхні. Зазвичай за таку приймають рівень «чистої підлоги» першого поверху.
Геодезична розбивка осей будівлі проводиться різними способами, вибір конкретного з яких залежить від багатьох факторів, наприклад, від геометрії споруди, розташування комунікацій, наявності тих чи інших вимірювальних приладів.
Насамперед знаходяться і закріплюються на місцевості положення осей головних і основних. Для розмітки землі в цьому випадку використовують або бетонні, або дерев'яні палі та кілки, а після геодезист виконує обноску, яка буде виступати за межі контуру майбутньої будови. Проте, зайву площу під фундамент задіяти не доведеться, тому що на обноску наносять спеціальну розмітку для визначення проектної кордону споруди. Для будівель, будівництво яких розрахована на довгий час, не менше півроку, є сенс використовувати виключно бетонні стовпи при розмітці, так як дерев'яні досить швидко руйнуються.
Детальна розбивка осей
Наступним кроком йде детальна розбивка осей будівлі. Від точок, закріплених на попередньому етапі, виробляють розбивку поперечних і поздовжніх осей окремих елементів споруди, заодно визначають рівень проектних висот.
І на останньому етапі розбивають технологічні осі, зводячи при цьому похибка до мінімуму. Підсумком геодезичних розбивочних робіт є складання спеціального акту і виконавчої схеми розбивки.
Дуже важливо ще на початку будівництва приділити увагу підготовці виносу проекту об'єкта на місцевість. Будь-який серйозний проект повинен містити документи, в яких наводиться характеристика місцевості, вказані розміри і форма майбутньої будівлі або споруди і взаємне розташування окремих елементів проекту. Перед тим, як винести проект в натуру, необхідно провести попередню роботу: виписати окремі проектні величини, визначити відсутні розміри і дані, зробити геодезичні креслення і завести журнали для занесення всіх геодезичних даних, отриманих в процесі роботи.
Винесення на місцевість розбивочних осей при будівництві, необхідних точок і габаритів майбутніх будівель і споруд найчастіше називаються основними креслення роботами, тому що саме вони визначають положення об'єкта будівництва на місцевості. Дуже важливо щоб кожна винесена геодезична вісь і вузлова точка були прив'язані до опорної мережі розбивочних робіт або внесені безпосередньо на неї. Це дуже важливо, адже вони є геометричній основою для майбутнього об'єкта будівництва.
Безумовно, найважливішим показником якості при будівництві є точність зведення об'єктів, яка, в свою чергу, визначається точністю наближення отриманих геометричних параметрів будівлі до його проектним значенням. Для досягнення цієї мети при будівництві нових об'єктів на всій його довжині проводять постійний моніторинг, що включає контроль проведення будівельно-монтажних робіт. Присутність інженера геодезиста на об'єкті необхідно постійно. Завдяки його оперативному втручанню можна своєчасно виявити і виправити похибки при будівництві об'єкта.
Винесення в натуру проектів підземних інженерних комунікацій
При винесенні осей підземних інженерних комунікацій (водопроводу, каналізації, дренажу, кабельних мереж, газопроводу та тепломережі) на місцевості закріплюють місця з'єднань і підключень, кути повороту, камери, колодязі, місця перетину з іншими підземними комунікаціями, а також прямолінійні ділянки не рідше ніж через 100 метрів (розбивка пікетажу). Після виконання земляних робіт встановлюються висотні репери, і від них вже контролюють процес закладки комунікацій.
