Металошукач Clone PI W - це кілька спрощена версія металошукача Clone PI AVR. в ній рідкокристалічний екран, замінений на світлодіоди. Також в металошукачі були урізані органи управління і залишені лише найнеобхідніші функції. Спочатку металошукач проектувався як підводний версія Клона, але став дуже популярним і на грунті.
Нижче в статті, ви знайдете всі необхідні матеріали, для складання металошукача Clone PI W своїми руками. а поки трохи розповімо про самому приладі.
Основною перевагою «Клон ПІ В» є. його зменшене енергоспоживання до 120 мА при максимальній гучності і при повному спрацьовуванні всієї шкали світлодіодів. А також найбільш наближена до оригінального металошукача Tracker PI (С якого був скопійований Клон) стабільність роботи.
Зменшення енергоспоживання, вдалося домогтися завдяки видаленню енергоємного екрану. А стабільність роботи металошукача поліпшило використання TL431 в якості джерела еталонного напруги.
Схема металошукача Clone PI W
Ось таку плату пропонує на розробник Клона:
Але особисто мені більше подобається варіант друкованої плати для Клон В від DexAlex, (саме на ній і збирають цей металошукач більшість радіоаматорів):
Остання версія прошивки для металошукача Clone PI W (Версія 1.2.4) - CPI_W_124
При прошивці контролера, біти конфігурації потрібно розставити таким чином:
Збірка металлоіскателяClonePIW своїми руками
Потім закуповуємо деталі. Слід приділити уваги наступним компонентам: конденсатори краще використовувати керамічні, а ще краще плівкові, це позитивно позначиться на стабільності роботи. Построечний резистор, повинен бути хорошої якості і багатооборотним, однооборотние дешеві подстоечнікі тут непридатні! TL431 і резистори в її обв'язки, також заслуговують на підвищену увагу і повинні бути 100% якості.
Травимо і збираємо друковану плату, прошиває мікроконтролер і запускаємо металошукач. Для харчування металошукача Клон ПІ В можна використовувати 8 пальчикових батарейок, або 12 акумулятор. «Крона" не подайдет! Також при перших включеннях металошукача і його налаштування необхідно використовувати нові батарейки або повністю заряджений акумулятор. По ланцюгу харчування, рекомендується використовувати захисний діод від «переполюсовкі», і запобіжник, це допоможе захистити ваш металошукач, від вашої ж необережності, особливо на етапах його збірки і тестування!
Якщо у вас металошукач відразу не заробив, то в пошуку несправностей, вам може допомогти карта напруг - Карта напруг клон пі В

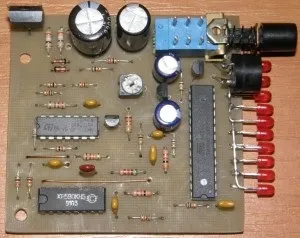

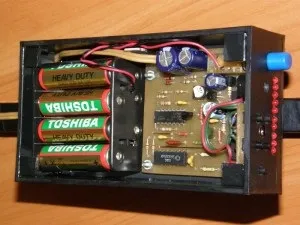

Ось приклад вже зібраного електронного блоку металошукача Clone PI W:
Виготовлення котушки для металошукача Clone PI W
Стандартну котушку для металошукача Клон ПІ В можна виготовити, намотавши на оправлення діаметром 19-20 см, 25 витків, проводом 0,7-0,8 мм діаметром. Можна збільшувати діаметр котушки, це позитивно позначиться на глибині виявлення, але тоді слід зменшувати кількість витків. При діаметрі котушки більше 28-30 см, почне спадати чутливість до невеликих предметів, це також слід врахувати. Про інші способи виготовлення котушки для металошукача Клон, можна почитати тут.
Інструкція по керуванням металошукачем Clone PI W
Управління металошукачем Клон ПІ В. здійснюється за допомогою 6 кнопок. Кнопки мають такі призначення:
Ознакою знаходження в режимі налаштувань (тобто там, де можна налаштувати захисний інтервал і мінімально допустима напруга живлення) є світіння останнього світлодіода (VD13).
Захисний інтервал відображається дуже приблизно, кількість палаючих зліва світлодіодів треба множити на 8. Після виключення живлення металошукача, значення не зберігається!
Мінімально допустима напруга відображається з кроком 0,5 вольта, від 7,5 до 11 вольт. Значення за замовчуванням - 8 вольт. Значення зберігається. Якщо напруга живлення зменшується нижче заданого значення, прилад продовжує працювати, але раз в 15 секунд видає подвійний низький звук.
Також ми знайшли в мережі, перероблених інструкцію для металошукача Clone PI W (перероблених з інструкції від Кощія), вона теж може вам стати в нагоді - Інструкція на металошукач Clone PI W
Налаштування металошукача Clone PI W
Металошукач Clone PI W не потребує складних налаштуваннях. Вся настройка зводиться до наступного: Включаємо металошукач подалі від металевих предметів, і чекаємо поки пройде вся шкала світлодіодів. Потім підносимо еталонний металевий предмет (наприклад монетку) і перевіряємо чутливість металошукача. Потім підкручуємо підлаштування резистор, перезавантажуємо металошукач і знову перевіряємо чутливість. Повторюємо маніпуляцію до тих пір, поки не доб'ємося кращого результату!
Після того як ви закінчили підстроювання, в металошукачі ви також за допомогою кнопок управління, можете відрегулювати гучність і чутливість металошукача. Чим вище Barrier (Діапазон регулювання 0 - 10) тим менше чутливість. Поріг опускаємо до тих пір, поки не з'являються помилкові спрацьовування, при піднятою в повітря котушці металошукача. Для нормально зібраного і налаштованого металошукача нормальним порогом є 3-5.
Також слід пам'ятати, що в області котушки, при включенні і перезавантаження металошукача, неповинно знаходиться металевих предметів, інакше металошукач втратить частину чутливості!
На цьому настройка металошукача завершена, і можна приступати до пошуків!
Про виготовленні котушок для металошукача Клон У можна прочитати тут. і про виготовленні глибинних рамок тут.
Висновок: Металошукач Clone PI W це відмінний варіант для самостійної збірки. Цілком доступні компоненти, нескладна схема, наявність відкритої прошивки і маса необхідної інформації все це допоможе вам при його виготовленні. До недоліків слід віднести його більш високу помехочуствітельность ніж у Тракера і Кощія, і тому більш високу глючность. Особливо гостро це проявляється поблизу електромагнітних і індустріальних джерел перешкод. Але в цілому металошукач вийшов цілком гідний!
Матеріали для скачування:
Розведена друкована плата від DexAlex, прошивка 1.2.1 та інші матеріали і фотографії для самостійної збірки металошукача Clone PI W - DesAleX Clone PI W
Варіант від плати та складання металошукача від Корвіна, а також карта напруг і деякі корисні матеріали, наприклад варіант друкованої плати, з заміною мікросхеми КН5 - korvin Clone PI W
