Генератор - перевірка справності

Перевірку справності генератора можна провести на мотоциклі без розбирання генератора.

Для проведення роботи буде потрібно мультиметр.

1. Встановлюємо мотоцикл на центральну підставку або бічний упор.

2. Відключаємо акумуляторну батарею, вийнявши її запобіжник.

3. Знімаємо праву кришку силового агрегату.

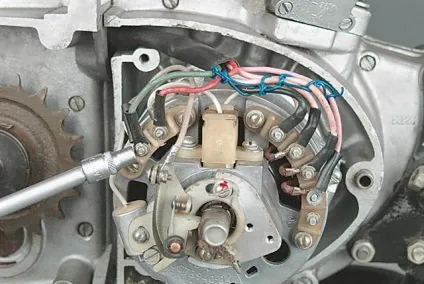

4. Ключем на 6 мм відвертаємо гайки кріплення п'яти "верхніх" проводів генератора. Щоб не переплутати дроти при подальшій збірці, помічаємо їх або обв'язуємо тонким дротом так, щоб вийшов шлейф.

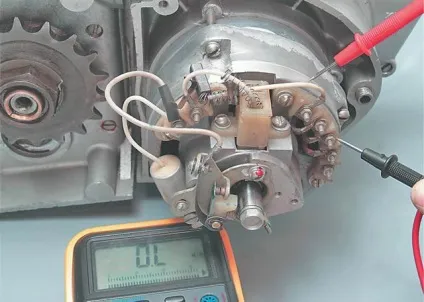

5. Перевіряємо замикання обмоток статора на "масу". Для цього торкаємося щупами мультиметра корпусу генератора і по черзі трьох висновків обмоток. Омметр повинен показувати нескінченність.

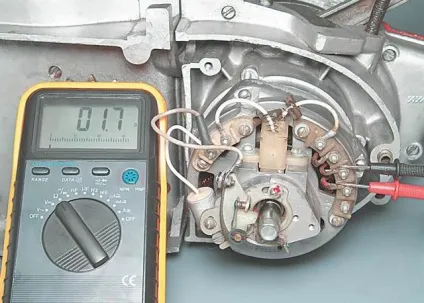

6. Перевіряємо обмотки статора на обрив. Для цього торкаємося щупами мультиметра черзі всіх трьох висновків обмоток статора. Опір повинен складати близько 8 Ом.

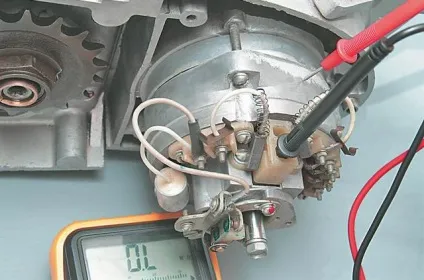

7. Перевіряємо відсутність замикання на "масу" обмотку збудження (ротора). Для цього торкаємося щупами корпусу генератора і одного з висновків щіткового вузла. Омметр повинен показувати нескінченність.

8. Перевіряємо на обрив обмотку збудження (ротора). Для цього встановлюємо щупи на обидві щітки. Омметр не повинен показувати нескінченність.

Несправні деталі замінюємо.
