Фрези по дереву для ручного фрезера

Ручний фрезер - високопродуктивне обладнання. При наявності великої кількості змінного інструменту їм можна користуватися для виконання найрізноманітніших робіт з деревиною. З цією метою розроблено і випускаються різні типи фрез. Сьогодні, ми поговоримо про види фрез та їх призначення, а також каснёмся головних критеріїв вибору.

Класифікація та види фрез для обробки деревини

Фрези по дереву для ручного фрезера можуть бути поділені на такі різновиди:

Пазові фрези з плоским торцем. Для їх застосування потрібно наявність упору і відомий практичний навик, оскільки без шаблону отримати рівний паз прямокутної форми практично неможливо.

Галтельні фрези. призначені для вифрезеровиванія напівкруглої канавки в торці дерев'яного бруска. Такі фрези також є досить універсальними, оскільки від глибини занурення фрези в матеріал залежить розмір дуги канавки. Галтельні фрези з опорним підшипником дозволяють отримувати декоративні меблеві рейки.

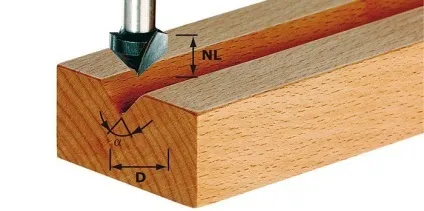

Пазові фрези з V-подібним торцем. При їх використанні можна отримати неглибоку канавку, бічні стінки якої будуть нахилені по відношенню один до одного на кут 90 0. При збільшенні глибини впровадження такої фрези в матеріал, у паза будуть отримані рівні стінки.

Шипів фреза зі зворотним конусом. для отримання пазів типу «ластівчин хвіст». Такий інструмент незамінний при виконанні ремонтних робіт з меблями, коли один фрагмент видаляється, а другий закріплюється з основою за допомогою вказаного паза.

Конусні фрези. З їх допомогою ведуть обробку зовнішніх кромок вироби, які по своїй готовності повинні мати фаски строго встановленої висоти і кута нахилу. Глибина впровадження такої фрези в деревину може бути обмежена установкою наполегливої підшипника, подібного до того, який застосовується для кромок фрез.

Калёвочние фрези. використовуючи які можна отримувати округлені кромки. У набір фрез по дереву для ручного фрезера зазвичай входять кілька типорозмірів такого інструменту, що дозволяє оформляти кромки з різними значеннями радіусів заокруглення. Установка опорного підшипника дозволяє, при більш глибокому впровадженні інструменту в дерево, отримувати далі прямолінійну крайку.

Четвертні фрези. Вони створюють не тільки вертикальну, але і горизонтальну кромку, а тому застосовуються при виготовленні і ремонті дерев'яних віконних рам.

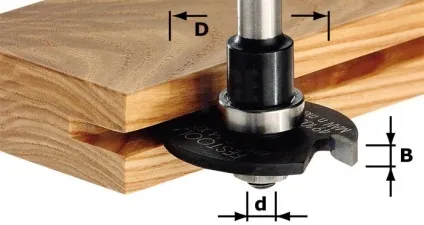

Дискові фрези. Також призначені для виконання пазів, але, на відміну від пазових фрез працюють не торцем, а периферією своєї робочої частини. Комплект з таких фрез різного діаметру (3 ... 6 мм) дозволяє отримувати пази з гарантованою глибиною по всій протяжності ділянки обробки. Опорний підшипник в цьому випадку не буде потрібно. Дискові фрези зі збільшеною висотою робочої частини іноді називають фальцевими, і застосовують для отримання віконних пазів під скло в дерев'яних рамах.

Комбіновані фрези об'єднують в собі по наданих можливостям колючкуваті і пазові види.

Перерахованими виконаннями фрез по дереву для ручного фрезера можна користуватися не тільки при обробці деревини, а й ряду інших матеріалів, зокрема гіпсокартонних плит, багатошарової фанери і т. П.

Конструкції фрез і їх вплив на технологію виробництва фрезерних операцій

Фрези по дереву для ручного фрезера можуть мати складальне і монолітне виконання. У першому випадку конструкція інструменту представляє собою певний набір пластин з швидкорізальної сталі, які за допомогою напайки мідними сплавами прикріплюються до хвостовика фрези (іноді, в більш дешевих наборах, замість твердого сплаву використовується інструментальна сталь, а матеріалом хвостовика приймається легована конструкційна сталь).

У другому випадку фреза є монолітним інструментом, який виготовляється з інструментальної сталі. Особливий різновид фрез для ручного фрезера утворюють насадні фрези, які складаються з знімною пластини, яка потім насаджується на перехідній хвостовик. Такі фрези найбільш технологічні в експлуатації, оскільки при затуплении ріжучого леза з одного боку, знімну пластину можна перевернути на протилежну сторону, і продовжувати користуватися інструментом.

При виборі набору розглянутого інструмента звертають увагу на наступне:

Особливо варто виділити проблему твердості фрез для ручного фрезера. Виробники наборів такого інструменту можуть бути з КНР. Ціна такого інструменту помітно нижче, але знижується також і якість металу, з якого виконана оснащення. Найчастіше це стосується монолітних фрез. Оцінити марку стали в звичайних умовах неможливо, однак перевірку можна виконати і в домашніх умовах. Для цього найкраще використовувати тарований напилок, після контакту з яким на робочій поверхні фрези не повинно бути видимих відмітин. Це приблизно відповідає твердості 58 ... 62 HRC.

Довговічність фрез визначається інтенсивністю їх застосування. Якісні складальні фрези з робочими пластинами з швидкорізальних сталей мають найкращу стійкістю, а монолітні, виконані з рядовий інструментальної сталі - найменшою.

Як вибирати фрезу по дереву під ручний фрезер?

Прийнявши рішення про покупку набору фрез найвищої якості, є сенс проаналізувати критерії вибору такого інструменту. У розрахунок зазвичай приймають наступне:

Розміри хвостовика. Даний розмір (для імпортного набору, виробленого будь-яким європейським брендом, він може вказуватися в дюймах) визначить можливість спільного використання оснастки з ручним фрезером. Проблема не виникне, якщо конструкцією фрезера передбачені цангові затиски. Але і в цьому випадку діаметр цанги повинен бути сумісний з діаметром хвостовика. Найбільш поширені неузгодженості, обумовлені різними заходами довжини. Наприклад, хвостовики діаметром в ¼ або ½ дюйма в перерахунку дадуть значення діаметра 6,35 і 12,7 мм. Метричні розміри найбільш поширених типів цанг - 6,8 і 12 мм, таким чином поєднати місця кріплення не вдасться.

Матеріал робочих лез фрез по дереву для ручного фрезера імпортного виробництва маркуються літерними позначеннями НМ (твердосплавні) і НSS (зі швидкорізальної сталі). Твердосплавні фрези відрізняються підвищеною крихкістю, тому при врізання в тверді породи деревини, вони можуть швидко фарбували. Зате вони з успіхом можуть впоратися з фрезеруванням алюмінію А0 або А00. Якщо передбачається обробка твердих порід деревини, практичніше використовувати швидкорізальні стали марок Р6М3, Р6М5 або 10Р6М5.
Розташування лез. Вони можуть бути розміщені паралельно осі інструмента, або під деяким нахилом. Вертикальні леза не ріжуть, а рубають деревину, що практично виражається в значних ударних навантаженнях. В таких умовах працювати ручним фрезером досить складно, а утворену поверхню доведеться шліфувати. Тому пластинчасті фрези з вертикальними пластинами доцільно використовувати на попередніх операціях, коли головним є максимальний знімання матеріалу. Навпаки, похило розташовані леза зрізують деревину чистіше, і застосовуються на завершальних етапах фрезерування.

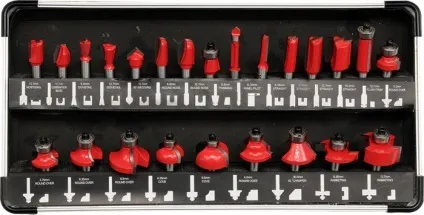

Оптимальний набір фрез по дереву включає в себе дві кромочні фрези (під метричний і дюймовий хвостовик), три кінцевих фрези (діаметрами 6,12, 18 мм), дві пазових фрези (в тому числі одна - під «ластівчин хвіст»), по одній фігурної і кутовий фрез. Більш просунуті комбінації використовуються для цілей професійного фрезерування деревини.
