Фотозвіт ремонт картера двигуна скутера, скутери та мотоцикли

В процесі експлуатації вашого скутера або мотоцикла, картер двигуна піддається різним навантаженням: тепловим, ударним, скручують. Від яких з часом виникають різні пошкодження у вигляді тріщин, деформацій привалочних площин, порушень цілісності різьбових з'єднань. Особливо сильно «страждає» картер під час різних ДТП тим більше на скутері, так як двигун в скутері є за сумісництвом елементом задньої підвіски і ніщо не блокує на відміну від автомобіля або мотоцикла. Та й якщо чесно сказати, багато пошкодження наносять самі власники скутера. І ось, зовсім недавно, мені довелося ремонтувати двигун, картер якого мав серйозні пошкодження після ДТП, кілька тріщин, у багатьох місцях була «зірвана» різьблення, і одна пробоїна в кришці головної передачі. Плюс до всього, через локального нагріву під час нанесення зварювального шва, картер деформувався. Щоб повністю усунути всі ці пошкодження мені однак довелося не "кволо» попрацювати.

Отже, що ми маємо ...

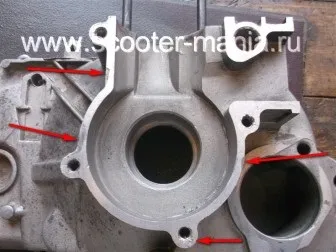

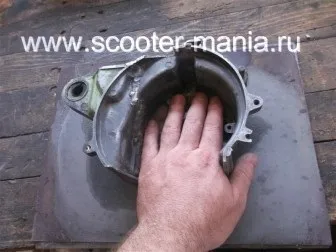

Тріщина біля зливного отвору і «зірвана» внутрішнє різьблення.

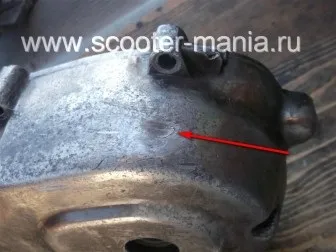

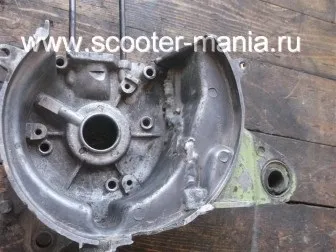

Ще дві тріщини в різних місцях.

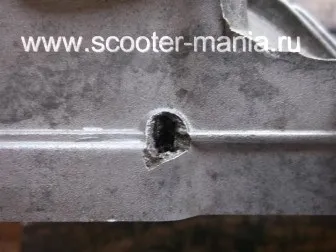

Пробоїна в кришці головної передачі.

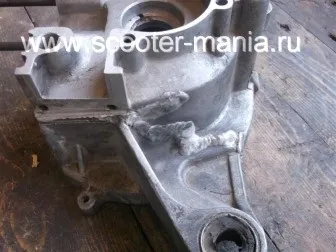

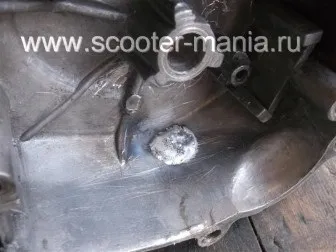

Зварювальний шов який тут вже був до мене, такі серйозні пошкодження картер отримує під час різних ДТП. При покупці БУ скутера беріть до уваги цей момент.

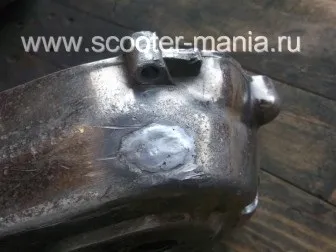

Після виявлення дефектів, всі деталі ретельно відмиванням і веземо їх до «АРГОНЩИК». Зливну пробку я попросив «ошпарити» по колу (для надійності).

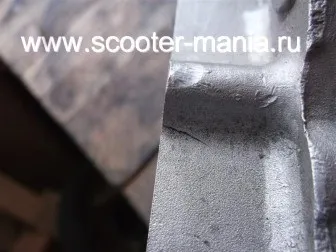

Після «зварювання» на пріволачних площинах залишаються напливи металу, які легко видалити звичайним надфілем або напилком.

Під час роботи надфілем, намагайтеся водити його тільки по напливу а не по основній площині.

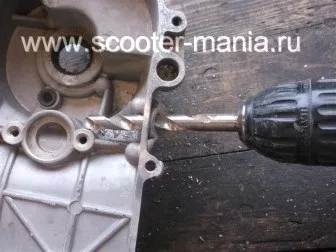

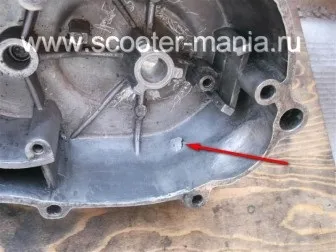

Рассверливаем зливний отвір до необхідного значення (дивлячись яку ви збираєтеся нарізати різьбу), я рассверлени під М12 крок 1,75.

Важливий момент: при нарізанні різьби в алюмінієвих деталях, намагайтеся вибирати основний крок різьби, тобто великий, алюміній не «любить» дрібної різьблення, яка в ньому дуже швидко псується.

Замовляємо токареві нову зливну пробку.

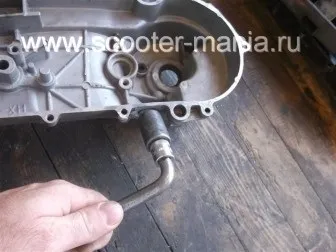

Одягаємо на неї шайбу, бажано мідну або алюмінієву, наносимо герметик і затягуємо.

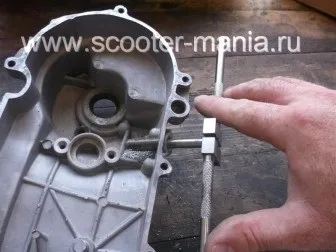

Раджу вам не полінується і «прогнати» метчиком усі нарізні отвори.

Подивіться скільки бруду вилізло при зворотному виході мітчика з нарізного отвору.

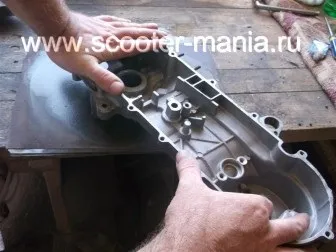

Тепер, після всього зробленого, залишилося перевірити площині картера на деформації, для цього: ложем половинки картера в правильному порядку, один на одного і дивимося їх на просвіт. Для більшого ефекту картер краще занести в темне приміщення і переглядати його на який-небудь джерело світла, наприклад: вікно або двері.

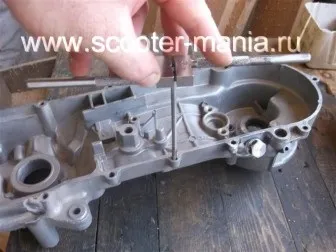

На фото по середині добре видно щілину, товщина якої близько 0,6 мм (по щупі), що є недопустимим. Швидше за все картер деформувався під час «зварювання» аргоном.

І тут та ж сама «пісня», тільки тепер справа.

Всі ці деформації я дуже легко і швидко усуваються за допомогою притирання площин на плиті, якщо не хочете возиться, віднесіть деформовані деталі «дяді Васі» на завод, де він їх вам за символічну плату швиденько «профрезерует».

У мене на жаль знайомого «дяді Васі» немає тому, я дістаю свою саморобну плиту, наливаю на неї гас і по траєкторії вісімки з легким натиском не поспішаючи притираються площину. Як зробити плиту докладно написано в статті: Доопрацювання головки блоку циліндрів скутера

Другу половинку доводиться притирати за допомогою тільки двох рук.

Притираємо площині до тих пір, поки перевірка на просвiт не покаже їх ідеальне сходження.

Ось такі невеликі пошкодження, залишені якимись «бивнями» намагалися «розколоти» двигун зубилом, виводити в нуль зовсім не обов'язково. Такі пошкодження легко усуваються герметиком, (якщо звичайно вони у вас не йдуть через всю площину). Якщо є бажання, то звичайно можете повністю їх прибрати-справа ваша.
