У виготовленні корпусних меблів форматно-розкрійний верстат виконує операції з надання базової форми щитовим заготівлях з деревних матеріалів. Можливість різати поперечно, поздовжньо, під кутом поєднується з точним дотриманням заданого розміру. Такі розкрійні верстати працюють в столярних малих майстерень, цехах середнього і промислового деревообробного виробництва. Задані дії виконуються як з окремим повноформатним листом, так і пакетом.
Форматно-розкрійний верстат High Point SS 1500
Знайомство з верстатом
Дане форматне обладнання, виготовлене в промислових умовах або самостійно, виконує завдання розкрою багатьох матеріалів:
Розрізати без сколів ці матеріали можливо, завдяки установці на форматний верстат окремої пили малого діаметра, що виконує попередню підрізування по дереву на лінії дії основного диска.
Основні частини
Кожен форматнораськроєчниє агрегат включає в себе такі конструктивні елементи:
- станина;
- основний стіл (нерухомий);
- додатковий стіл (рухливий);
- вузол розкрою (пильний);
- напрямні;
- пристосування додаткової комплектації.
Різні виробники можуть включати пристосування в базову або додаткову оснастку. Комплектація конкретної форматної моделі, представленої на український ринок, вказується в паспорті виробу.
Пільний агрегат
Ця частина розкроювальних верстатів є цілісним блок на рамі, що складається з 2 пив з електродвигунами потужністю від 3 кВт до 5,5 кВт. Висота розташування над столом в середньому 0,08 - 0,13 м встановлюється налаштуванням або електромеханічним приводом. Кут нахилу змінюється в межах 0 - 46 ° за допомогою поворотних секторів.
Підрізної диск Ø до 120 мм, швидкістю 8000 об / хв, має напрямку обертання по ходу заготовки. Для скорочення часу переналаштування у форматно розкрійний верстат felder присутній система, яка дозволяє прибирати в сторону підрізної орган одним натисканням кнопки. Це необхідно, коли для виробництва деталі на Фельдер потрібен основний диск великого діаметра.

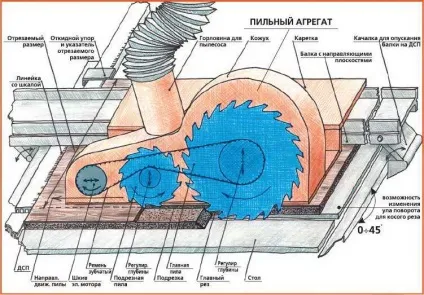

Пристрій пильного вузла
Основна пила обертається зі швидкістю 4000 - 6000 об / хв проти напрямку подачі листа. Режим роботи задають в залежності від твердості матеріалу (рез по дереву, шаруватим, клеєним плитам ЛДСП, пакету).
Рух по вертикалі відбувається 2 способами: поворот навколо горизонтальної осі, ковзання по вертикальних напрямних. При установці вузла розкрою в різні положення, пили продовжують перебувати в одній площині по відношенню один до одного. Вісь повороту розрахована і виконана з використанням цапф так, щоб не допустити заклинювання обертового ножа в нерухомої частини форматного столу.
Нерухома основа являє собою гладку фрезерується плиту з чавуну. Збільшення розміру робочої зони під великогабаритний меблевий матеріал досягається додаткової навішуванням площин (подовжують, що розширюють), переміщенням наполегливої лінійки.
Розміщення форматного листа розкрою виробляють на базовій площині рухомого стола. Конструкція зібрана на каретці жорстко, виключаючи деформації під максимально дозволеним вагою пакета. Матеріал виготовлення - алюміній. У ньому поєднується міцність (багатоінсценує профіль) і незначний власну вагу. Щоб уникнути слідів від тертя столу і заготовки в процесі виробництва, алюміній проходить спеціальну обробку (анодування).
Складові елементи рухомого столу:
- каретка;
- опорна рама;
- кутова завзята лінійка;
- відкидні упори;
- телескопічні упори.
Довжина каретки в середньому 3,2 м, що дозволяє укладати сировину, відповідне стандартними розмірами для дсп, більшості інших листових матеріалів. Вихід розкроювальних вузла за край різу становить 20 - 30 см.
Механізм пересування столу
Рух візки відбувається по призматичним направляє профілів за допомогою роликів (кульок), утримуваних сепаратором. Елементи обертання бувають сталевими, пластиковими. V-подібний профіль напрямних виготовлений зі сталі. Хрестоподібний спосіб розташування X-Roll дає рівномірний розподіл навантаження і плавність ходу. Вібрації, перекоси усуваються системою регуляторів, компенсаторів.
Додаткова оснащення
Точність форматно - розкрою обробки на верстаті підвищується автоматизацією роботи, зупинки, повернення в вихідне положення, можливістю програмування операцій, відстеженням процесу на пульті управління обладнанням. Для розкрою моделі верстата, представлені в меблевій промисловості (росія) комплектуються в різних варіантах:
- електричним гальмом основної пилки;
- двигунами підвищеної потужності;
- регуляторами швидкості обертання диска;
- системою змащення;
- електромеханічними приводами настройки положення вузлів, пристосувань;
- притискними пристроями для заготовки;
- датчиком вібрації;
- додатковими упорами, лінійками;
- блоками програмування, індикації, захисту;
- системи локалізації стружки, пилу;
- висувними опорними рамами.
