фланець ізолюючий

Деталі трубопроводу Фланці сталеві

Фланець ізолюючий застосовується на стояках, вводах і виводах ГРП, ГРПШ встановлюють ізолюючі з'єднання (ІС) для захисту т блукаючих струмів і струмів захисних установок. ІС необхідно встановлювати також перед ГРУ - на вводі в газифікованих будинків. В даний час найбільш поширеною конструкцією ІС є изолирующее фланцеве з'єднання (ІФП). В ІФП. Для електричної ізоляції фланців один від одного між ними встановлені прокладки 4 з пароніту ПМБ товщиною 4 мм, які для запобігання вологонасичення покриті електроізолюючим бакелітовим лаком. Електроізолюючі прокладки можуть виготовлятися також з вініпласту або фторопласта. Стягують шпильки укладені в розрізні втулки з фторопласту. Між шайбою і фланцями також передбачені ізолюючі прокладки з пароніту, покритого бакелітовим лаком. По периметру проміжного фланця є різьбові гнізда, в які вкручені гвинти. використовувані для перевірки електроопору між кожним основним фланцем і проміжним. ІФП виготовляють на Ду від 15 мм.

Фланці ізолюючі (електроізолюючі)

Фланці ізолюючі (електроізолюючі) для підводних трубопроводів застосовуються для прокладки підводних трубопроводів робочим тиском 10 МПа (100 атмосфер). Конструкції і розміри ізолюючих фланців регламентує ГОСТ 25660-83.

Фланці ізолюючі, і фланцеве з'єднання на їх основі використовуються для захисту (електрохімічної катодного) від корозії, статичної електрики і блукаючих струмів які призводять до руйнування металу, фланців і фланцевих вузлів і з'єднань на їх основі, що застосовуються на підземних і підводних трубопроводах. При використанні ізолюючих фланців температура робочого середовища повинна бути не вище вісімдесяти градусів Цельсія.
Умовний прохід ізолюючих фланців, від 200 мм. до 500 мм. При тому, що розмір в 450 мм. умовного проходу застосовувати не рекомендується.

Ізолюючим матеріалом для виготовлення ізолюючих кілець і ізолюючої втулки, може служити фторопласт, вініпласт, і пароніт покритий ізолюючим бакелітовим лаком.

Зібране изолирующее фланцеве з'єднання (ІФП), підлягає контрольним випробуванням після складання з'єднання і після установки його на газопроводах і нафтопроводах і трубопроводах трубопровідного транспорту. Спектр застосування дуже широкий, також як і у фланців судин і апаратів. Ізолююче фланцеве з'єднання (ІФП) на сьогоднішній день, може виготовляється і в не розбірні варіанті, - зверху изолирующее фланцеве з'єднання покривається склопластиком.

Для випробувань гідравлічним способом проводиться перевірка на щільність і міцність ізолюючого фланцевого з'єднання. Перевірка проводиться на спеціальному стенді методом опресування. Гідравлічні випробування в кілька разів підвищують собівартість ізолюючих фланцевих з'єднань, тому за погодженням із замовником їх можна виключити, з урахуванням того, що вони все одно будуть проведені на місці монтажу, ізолюючого фланцевого з'єднання в трубопровід.

Причина застосування нерозбірних ізолюючих фланцевих з'єднань проста, - з часом використання, під взаємодією повітря і води (морської і річкової), діелектричні властивості розбірного ізолюючого фланцевого з'єднання слабшають, тому на сьогоднішній день використання неразборного ізолюючого фланцевого з'єднання найбільш доцільно і економічно обгрунтовано.

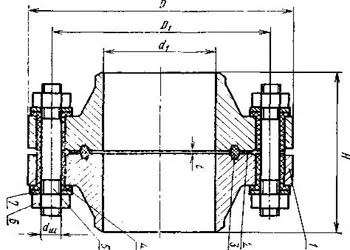

1) Фланець ізолюючий
2) Изолирующее кільце, прокладка ізолює
3) Изолирующее кільце, прокладка восьмикутного перетину
4) Ізолююча втулка, під шпильки і болти
5) Шпилька по ГОСТ 22042-76 для з'єднання фланців
6) Гайка по ГОСТ 5915-70 для з'єднання фланців
7) Шайба по ГОСТ 10450-78 для з'єднання фланців
