Ethernet або обжимаємо rj45

Якщо вам стало цікаво, як же правильно обжимати роз'єми на кручений парі, то це говорить про те, що ви зібралися будувати так звану Локальну обчислювальну Мережа (ЛОМ) або, попросту, Мережа.
І не просто мережа, а, швидше за все, мережа на основі технології Ethernet. а може бути навіть і Token Ring.

Мережі на базі Ethernet бувають трьох видів.
Нижче представлена ​​їх зведена таблиця:

На сьогоднішній день, найбільш поширеною з цих технологій є Fast Ethernet, тому що проста Ethernet вже не задовольняє потреб більшості споживачів, а Gigabit Ethernet ще досить дорога для її широкого застосування, хоча і починає поступово витісняти своїх попередниць.
Тому ми з вами будемо будувати мережу на основі Fast Ethernet з використанням двох кручених пар з кабелю UTP Cat.5.
До того ж, як показує практика, при використанні даного типу кабелю можлива робота і простий Ethernet, що може стати в нагоді при наявності певної кількості старих пристроїв.

Визначившись із середовищем передачі даних в мережі, необхідно визначитися і з її топологією. тобто з тим, як все наявне обладнання буде з'єднуватися між собою.
Для мереж на основі Ethernet типовою топологією є «Зірка».
Це таке з'єднання обладнання, коли лінії зв'язку від всіх комп'ютерів і інших мережевих пристроїв сходяться в одному пристрої, званому концентратором. за допомогою якого і здійснюється зв'язок між ними.
Для побудови великих мереж використовується «ієрархічна зірка» - ієрархічне з'єднання концентраторів між собою зв'язками типу «зірка» - найпоширеніший тип топології в усіх мережах в даний час.

Мал. 1. З'єднання типу «зірка»

Але не варто забувати і того, що з'єднання між собою всього-на-всього два пристрої теж є мережею.
Причому, таке з'єднання може викликати не менше питань, ніж з'єднання зіркою, через те, що деякі пари кабелю в роз'ємах RJ45 (або, як їх ще називають, «джеках» від registered jack) найчастіше повинні мінятися місцями.

Порядок проходження ліній зв'язку у вигляді проводів кручений пари в роз'ємі RJ45, а, отже, і в порте мережевого адаптера пристрої після підключення в нього кабелю з роз'ємом, визначається фізичним пристроєм цього самого порту.
Стандартний порт є отвір з пазом для фіксації всередині нього роз'єму RJ45 і вісьмома контактами у вигляді металевих смуг, які точно збігаються з контактами-смугами на роз'ємі.
Ці контакти мають свої номери від 1 до 8 (див. Рис. 2) і поділяються на пари: 1-2, 3-6, 4-5, 7-8.
Існує два типи портів - MDI (Medium Dependent Interface - Інтерфейс, що залежить від середовища) і MDI-X (Medium Dependent Interface crossover - Інтерфейс, що залежить від середовища, з перехрещуванням). - в кожному з яких пари контактів 1-2 і 3-6 мають різне призначення, а попросту - міняються місцями.

Тобто якщо в порту MDI пара 1-2, це контакти передавача даних (Тх), а пара 3-6 - приймача (Rx), то в порту MDI-X навпаки: пара 1-2 - контакти приймача (Rx), а 3 6 - передавача (Tx), про що і говорить буква «Х» в назві порту.
Для того щоб з'єднання між двома пристроями запрацювало, передавач (Тх) одного пристрою повинен бути з'єднаний з приймачем (Rx) іншого пристрою.

Мал. 2. Нумерація контактів

Портами MDI оснащено більшість пристроїв та інших пристроїв.
Портами MDI-X оснащуються такі пристрої, як концентратори, спеціально для того, щоб при підключенні до них будь-якого пристрою можна було б втиснути виту пару з обох сторін однаково, без перехрещення пар всередині кабелю.
Існують концентратори з автовизначенням контактів, які самі вирішують, повинен порт бути MDI-X або MDI, залежно від підключеного до цього порту пристрою.

Багато концентратори з'єднуються між собою простим кабелем без перехрещення через спеціальні порти, звані UpLink'амі (див. Рис. 3).
Інший спосіб підключення - це порти, які можуть працювати і як порт MDI-X, і як порт MDI, залежно від положення спеціального перемикача або кнопки.

Мал. 3. Концентратор з портом UpLink

Тепер нам треба розібратися, який проводок кабелю повинен підходити до того чи іншого контакту в роз'ємі RJ45.
Для цього домовимося, що ми будуємо мережу по специфікації 100Base-TX, тобто з використанням двох пар з чотирьох можливих (див. таблицю вище).

Існує два стандарти: EIA / TIA-568A і EIA / TIA-568B. відповідно до яких і визначається розташування проводів в роз'ємах:

Таблиця 2. Відповідність проводів номерами контактів

Мал. 4. Оброблення кабелю і обтиснутий роз'єм під відповідний стандарт

За великим рахунком, якщо ви заміните пару одного кольору на пару іншого кольору. то мережа буде працювати і на ній, хоча, можливо, і трохи не так, як годиться при стандартному розташуванні.
Можна ще поміняти дроти однієї пари місцями, тобто наприклад, замість оранжево-білого підключити помаранчевий, а замість помаранчевого - оранжево-білий.
Теж буде працювати. Однак, стандарт, є стандарт.

Для з'єднання комп'ютера або іншого мережевого пристрою (порту MDI) з концентратором (портом MDI-X) використовують кабелі, обтиснуті по одному і тому ж стандарту з обох кінців.
Тобто або тільки 568A, або тільки 568B, тому що при такому з'єднанні немає необхідності перехрещення пар в самому кабелі.
При з'єднанні ж, наприклад, двох комп'ютерів (портів MDI) необхідність в перехрещення пар існує, тому використовують обидва стандарти для обтиску кожного з кінців: один кінець по 568A, інший - по 568B.

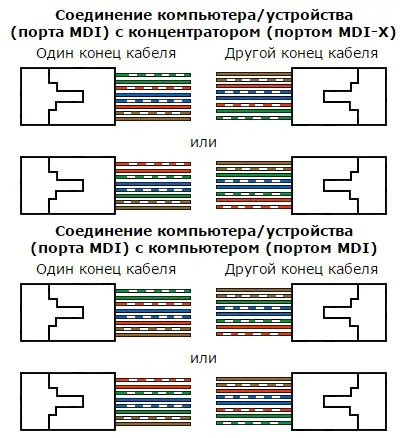

Таблиця 3. Схеми з'єднання (Четирехпарний провід)

Для з'єднання пристроїв можна використовувати і двухпарная провід.
В цьому випадку, треба не забувати, що використовуються тільки 1, 2, 3 і 6 контакти, і не помилитися при стисненні.

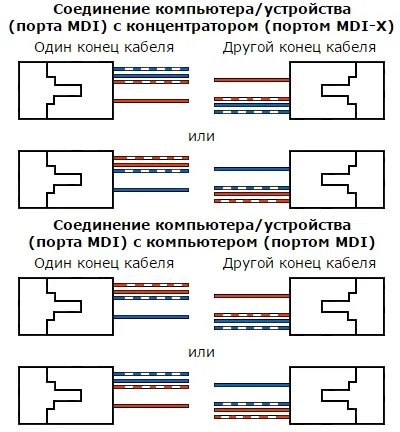

Таблиця 4. Схеми з'єднання (двухпарная провід)

У мережеві розетки дроти заводяться теж в залежності від використовуваного стандарту.
Їх контакти пронумеровані тим чи іншим способом.

Мал. 5. Електрична розетка

При зачистці кабелю, розплітання кручених пар не повинно перевищувати 12,5 мм, тому бажано використовувати спеціальні кліщі, в яких є ножі з обмежувачами.
Не потрібно, так само, знімати ізоляцію з кожного з проводів.

Ось, власне, і все.
Бажаю успіхів, щастя і здоров'я вам і вашим комп'ютерам.
