Несправність електролітичних конденсаторів найчастіше є причиною дефектів в радіоелектронних апаратах. При цьому ємнісний показник несправного конденсатора може зовсім небагато відрізнятися від його нормального значення, а ЕРС бути більше. Тому часто знайти поломку в електролітичному конденсаторі за допомогою вимірника ємності буває вкрай складно.
У зв'язку з цим саме збільшений показник ЕРС є єдиною ознакою поганої роботи конденсатора в радіоапаратурі.
У пошуку збільшеного значення ЕРС може допомогти спеціальний прилад, який називається ЕРС-метр. Його можна зробити самостійно.
Цей прилад вимірює опір, яке видає конденсатор при частоті в 100 кГц.
Плюсом цього приладу є те, що він не вимагає абсолютної точності у вимірах, адже показник ЕРС дефектного конденсатора зазвичай в рази перевищує встановлену норму.
Конструювання ЕРС-метра має починатися з складання схемотехнического малюнка в системі LTspice. В результаті має вийти графік, що демонструє відхилення стрілки амперметра в залежності від показника ЕРС.
За результатами схемотехнического малюнка, який був складений раніше, можна спроектувати схему в програмі OrCAD.
Відомо, що в приладі встановлено 9-вольтової харчування і регулятор напруги, за основу якого береться схема LM 7805. Також для приладу потрібні транзисторні приймачі, які можна вибрати на свій розсуд, але все ж краще підійдуть 2N3904 (npn) і 2N3906 (pnp) . Ще в приладі застосовні діоди 1N5711 і вимірювальна головка з силою струму в 50 мкА.
Невелика напруга в конденсаторі, дозволяє використовувати пристрій без його зняття.

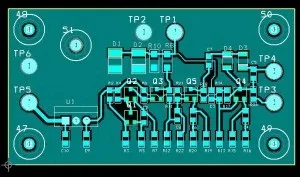

У підсумку виходить розводка односторонньої плати без перемичок. Для плати використовувалися чіп-компоненти і пророблялися отвори для кріплення деталей, які потім треба припаяти.
Плата виготовляється за допомогою фоторезистора, ЛУТ або ЧПУ.
Для створення шкали приладу, необхідно провести практичні виміри, які пізніше переноситься в програму і роздруковується. Після цього можна проводити збірку всіх компонентів.
У висновку, варто зауважити, що перед тим, як вимірювати показник ЕРС за допомогою саморобного приладу, його необхідно повністю розрядити.
