Скільки виділяється тепла трубами? Розрахунок теплоізоляції труб. Розрахунок регістрів опалення.

У багатьох сантехніків рано чи пізно постає одне цікаве питання:

Як дізнатися, скільки тепла виділяє поверхню труби. Як підібрати ізоляцію по товщині?

На таке питання немає чіткої відповіді! В інтернеті та в підручниках з теплотехніки теж немає нормального пояснення!

Я вирішив зробити своє розслідування і розкрити таємницю розрахунків тепловтрат трубопроводу! Також поясню, як розрахувати теплоізояцію трубопроводу.

Щоб це зрозуміти розглянемо реєстрові опалювальні прилади.

Регістровий опалювальний прилад

На їх основі були розроблені розрахунки тепловиділення (теплоотодачі). Тобто колись давно були проведені спеціальні досліди для отримання тепла від труби. Даний метод розрахунків був придуманий для того щоб розрахувати тепловтрати труби при природної циркуляції. Як відомо раніше система опалення з природною циркуляцією була простою трубою прокладеної по периметру зовнішніх стін будинку.

Система опалення з природною циркуляцією

А ви зможете розрахувати таку систему опалення з природною циркуляцією, де опалювальним приладом буде суцільна труба великого діаметру?

У цій статті я для Вас відкрию методи розрахунків втрат тепла трубами, для передачі тепла. Таким методом Ви зможете розрахувати навіть плінтусного систему опалення. Це коли опалювальним приладом є трубопровід, розташований уздовж стіни опалювального приміщення.

Як проводилися досліди з розрахунку тепловтрат труби?

Використовувалися гладкотрубние опалювальні прилади (Одиночна і одна над іншою):

Підбирався певний діаметр труби. Через трубу проводився витрата теплоносія. Отримані дані про теплової енергії заносилися в таблицю для кожного діаметра.

Для розрахунків був придуманий спеціальний параметр: ЕКМ

ЕКС - це еквівалентний квадратний метр.

Існує поняття - площа поверхні опалювального приладу. яка контактує з повітрям. Дана поверхня вимірюється в квадратних метрах. Але даний параметр є не зручним для розрахунків потужності опалювального приладу. Так як існує нелінійний графік тепловтрат при різній температурі. І тому на допомогу приходить інше поняття: Еквівалентний квадратний метр. Дана величина хороша тим, що вона знайдена дослідним шляхом.

Розшифровка ЕКМ. Еквівалентний квадратний метр

Еквівалентний Квадратний Метр (ЕКМ) - це одиниця вимірювання призначена вказати теплові втрати опалювального приладу относимого до площі поверхні опалювального приладу. Але площа ця не є реальною площею опалювального приладу. Це умовна площа поверхні опалювального приладу.

1 ЕКМ = Площа нагрівального приладу, яка за 1 годину часу віддає 435 ккалорій тепла при різниці температур: Середня температура теплоносія - температура повітря = 64,5 градусів Цельсія при витраті води 17,4 кг / год. За схемою руху теплоносія зверху вниз. Далі витрата в розрахунки впливати не буде!

Різниця 64,5 градусів знайдена таким чином: ((95 + 70) / 2) -18 = 64,5

Звідки 95 градусів на подачі, 70 градусів на обратке. 18 градусів - температура в приміщення. Середня температура теплоносія мінус 18 градусів = 64,5

435 ккалорій = 506 Вт, 1 калорія = 0,001163 Вт.

435000 калорій / год = 506 Вт / год

1 ЕКМ = 506 Вт за умови, що різниця температур теплоносія і повітря дорівнює 64,5 градусів Цельсія.

Довжина труби = 5 + 4 + 5 + 4 = 18 м.

Для вирішення ми використовуємо оригінальні співвідношення до вище викладеним фактам, а потім будемо грати цими фактами на свій розсуд. Для цього будуть інші завдання!

Тобто середня температура теплоносія буде: 20 + 64,5 = 84,5 градусів

Подача: 89,5 градусів

Обратка: 79,5 градусів

Ми приймемо той факт, що температура поверхні труби дорівнює температурі теплоносія. Для практичних прикладів систем водяного опалення дуже навіть підходить. Термічний опір сталевої труби дуже мало і звичайно може не включатися в розрахунок.

Даний розрахунок справедливий тільки до водяних систем опалення. Теплоносій - труба - повітря!

P.S. Дрібниці будите вважати, коли будите захищати докторську дисертацію!

435 ккалорій = 506 Вт, тому 111Вт / м ділимо на 506Вт, виходить 0,219 ЕКМ.

Відповідь: ЕКМ = 0,219

Згідно завданню: один ряд. Звіряючись по таблиці, нам підходить зовнішній діаметр труби 50мм.

Якщо нам необхідно зменшити температуру теплоносія. Тобто зменшити різницю температур, то на допомогу приходить така таблиця:

Залежність тепловіддачі від температурного напору.

Давайте приймемо, що температура теплоносія або поверхні труби буде дорівнює 60 градусів, тоді різниця температур буде дорівнює: 60-20 = 40 градусів.

При температурному напорі в 40 градусів, виходить 270 ККалорії. ЕКС = 0,26

Тому, 0,26 * 270 = 70,2 ккалор

Відповідь: Діаметр 50 не підходить для температурного напору в 40 градусів.

Щоб знайти діаметр необхідно виконати наступне:

1. Знаходимо ккалор при температурному напорі в 40 градусів = 270

2. 270 * 1,163 = 314 Вт

4. 111/314 = 0,35 ЕКМ

5. Звіряємося по таблиці, підходить 70мм

Відповідь: Труба з діаметром 70мм.

Існує інший розрахунок.

Вибираємо 50 трубу

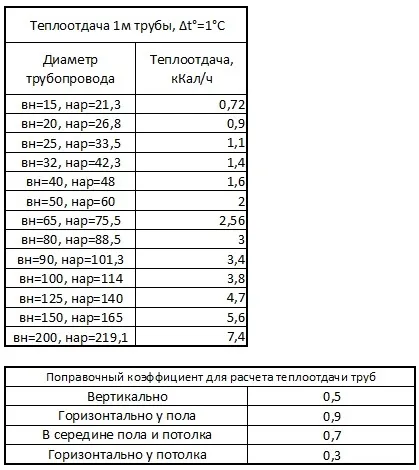

Температурний напір 40 градусів множимо на 2 кКал / градус = 80 ккалорій / год * 0,9 = 72 ккалор / год

72 кКал * 1,163 = 83,7 Вт
