Екосветодіод - світиться футболка на світлодіодах своїми руками

Напевно кожен може сказати, що у нього є улюблена футболка, але навряд чи хто може похвалитися, що у нього є світиться одяг. Мало того, що футболка світиться, так ще і управління світловим ефектом відбувається через Bluetooth, від вашого пристрою на платформі Android.

Нижче дається докладна інструкція, яка детально описує процес виготовлення світиться футболки.

Для цього вам знадобляться наступні компоненти: 1. Стрічка світлодіодна RGB - 1 котушка 2. Транзистор n-p-n маркування 2N2222A - 3 шт. 3. Резистор на 1кОм - 3шт. 4. Переносний джерело живлення з висновком на 5В і 12В (можна використовувати акумуляторні батареї ємністю АА або ААА, світлодіоди споживають 60мА при напрузі живлення 3В і 12В) - 1шт. 5. Програмований контролер EC1 Splat PLC - 1шт. 6. Модуль послідовного порту Bluetooth для Arduino - 1шт. Орієнтовний час на виготовлення футболки становить 2-3 години.

Крок 1: Відріжте світлодіодну стрічку на вашу розміром Для початку треба визначитися, що ми хочемо зобразити світлодіодами на футболці. В даному прикладі я буду робити числа 20 і 14 (на двох різних футболках), тому що у мене вже є футболка з числом 14. Першу частину виготовлення я покажу на футболці з числом 20, а другу на футболці з числом 14. Але процес повністю ідентичний в обох випадках. Тепер, коли ви визначилися з кількістю смуг для необхідного числа, акуратно розріжте світлодіодну стрічку строго по позначених лініях розрізу. Переконайтеся в тому, що ви залишили мідні контакти на кожній смузі.

Крок 2. Підготовка до споювання світлодіодних стрічок

Вам необхідно видалити захисну плівку з мідних контактів на обох кінцях світлодіодної стрічки. Для цього я використовував гострий канцелярський ніж, акуратно не пошкодивши нижні мідні контакти, вирізав плівку за формою контактів і видалив її. Вийшли акуратно зачищені контакти.

Крок 3. Спаяти кінці вашого зразка

Після того, як всі світлодіодні стрічки готові для пайки, складіть з них необхідний малюнок, обов'язково переконавшись, що контакти мають однакову полярність. Таким чином, якщо один плюсової, то і на іншому відрізку він теж повинен бути додатним. Тепер за допомогою паяльника і припою спаяти кути разом, інші три контакту припаяйте за допомогою дроту, яка повинна бути зігнута під прямим кутом. Обов'язково дотримуйтеся найменування з'єднуються контактів, тобто R з R, G з G, В з В і 12В з 12В. Проведіть цю операцію для всіх ваших відрізків, до отримання кінцевої фігури. Якщо досвіду роботи з пайкою немає, можна використовувати коннектори для світлодіодних стрічки

Крок 4. Підключення ваших фігур

Якщо ваше число складається з двох цифр (наприклад, як у мене число 20, відповідно 2 і 0), то вам необхідно розмістити їх поруч один з одним, так як вам подобається. Використовуючи липку стрічку, зробіть як би чохол для світлодіодів, тобто ваша світлодіодна смуга повинна бути ізольована як зверху, так і знизу. Також якщо це потрібно, то додайте для фіксації постаті додаткові смужки. Це необхідно для подальшого пришивання фігури до футболці.

Крок 5: Припаяйте з'єднувальні дроти

Тепер вам треба додати кілька проводів, які будуть з'єднувати світлодіоди, а також йти на контролер. Переважно, щоб колір їх ізоляції відповідав відображуваним квітам світлодіодів. Я використовував чорний провід для синього, червоний для червоного, зелений для зеленого, і білий це загальний плюсової контакт +12. Припаяйте перемички між вашими фігурами (якщо у вас звичайно більше двох цифр у числі). Чи не переплутайте контакти на світлодіодним стрічці, контакти повинні бути однаковими по обидва боки. Тепер ви отримали загальну фігуру з висновком чотирьох проводів для підключення. З цього моменту, я переходжу на опис виготовлення футболки з номером 14.

Крок 6: Запустіть контролер

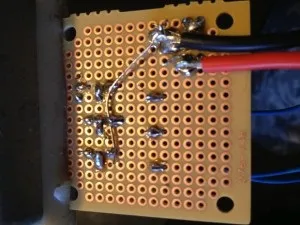

Тепер, коли ми закінчили зі світлодіодами, приступимо до контролера. Нам необхідно розмістити на перфоровану дошку для монтажу радіоелементів, резистори, транзистори, з'єднувальні дроти, а також роз'єми з PIN-ключем. Якщо ви використовуєте регулятор потужності ланцюга живлення 5В на ЕС1, то його також треба встановити на цій платі. Почнемо з розміщення трьох транзисторів 2N2222A. Їх треба розмістити в лінію, залишаючи по дві порожніх рядки між кожним, це дозволить спростити їх споювання. Далі спаяти і обрізати зайву довжину висновків транзисторів. На зображенні вище є електрична принципова схема готового контролера.

Крок 7. Додавання інших компонентів на плату

Далі додаємо три резистора на нашу плату. Один контакт резистора припаяйте до емітера транзистора 2N2222A, а інший кінець припаяти де-небудь на платі, можна як на малюнку. К не використаному контакту резистора припаюєте провід, на якому з іншого боку встановлений роз'єм типу «мама».

Крок 8. Додаємо регулятор потужності

Якщо ви використовуєте регулятор потужності 5В, то додайте його на плату. Потім додайте силові дроти для ЕС1 і акумулятора. Припаяйте додатковий провід з'єднує емітери всіх транзисторів і негативний полюс акумулятора.

Крок 9: Підключення світлодіодів

Тепер необхідно підключити дроти від світлодіодним фігури на виходи колекторів відповідних транзисторів. Який колір, до якого транзистору ви вже вирішуєте самі. Також треба підключити +12 на світлодіоди, в нашому випадку це білий провід. На цьому під'єднання всіх проводів закінчено, за винятком підключення плати EC1 Splat.

Крок 10. Програмування ЕС1 і підключення Bluetooth модуля

Тепер потрібно завантажити програму в контролер ЕС1. Вам потрібно підключити ВТ модуль до контролера і підключити його до вашого комп'ютера. Інформацію про те, як правильно підключити і створити пару контролера з комп'ютером ви знайдете за допомогою інтернет ресурсу SPLat Easysteps в матеріалі під назвою «Connecting EC1 to a JY-MCU Bluetooth module». Після виявлення і сполучення вашого контролера з програмою SPLat / PC, вам потрібно завантажити програмний код за допомогою SPlat Easysteps під назвою «Control an RGB led from your smartphone». Далі за допомогою програми SPLat / PC залити її в пам'ять вашого контролера ЕС1 і відключити його.

Крок 11: Тестування і шиття

Підключіть дроти управління квітами, що йдуть від вашої плати до контактів на роз'ємі EC1, в наступному порядку 0-червоний, 1-зелений, 2-синій. Підключіть живлення і переконайтеся, що все працює. Якщо при спробі включити світлодіоди на пристрої Android в додатку SimpleHMI вони не загоряються, то швидше за все ви переплутали вихід емітера з виходом колектора на транзисторах. Якщо все працює, то сміливо пришивайте вашу світиться фігуру до футболці. Пришивати слід строго через клейку стрічку. Не в жодному разі, не пробивайте світлодіодну стрічку. Сам контролер і акумулятор можна розмістити в невеликій коробочці і носити в кишені.
