Джерела безперебійного живлення (UPS) - затребувана продукція, особливо цієї зими. Але найбільше замовлень надходить на ДБЖ з правильною синусоїдою - їх купують для котлів опалення, серверів, насосів. Що це, чому саме вони, ніж такі бесперебойники відрізняються від інших видів? Ми постараємося відповісти в цій статті на найбільш часті питання наших покупців.

В уявленні багатьох ДБЖ - це пристрій, який при відключенні харчування деякий час підтримує роботу підключеної до нього техніки. Все вірно, але не все так просто. Від того, ЯК САМЕ відбувається ця підтримка і які додаткові "плюшки" для вашого електрообладнання може забезпечити бесперебойник, залежить:

  • термін служби обладнання;
  • ймовірність його (обладнання) швидкого виходу з ладу;
  • ціна ІБП і інше.

Наприклад, звичайний UPS, до якого підключають домашні / офісні комп'ютери не підійде в якості джерела безперебійного живлення для газового котла опалення, або чутливого серверного або телекомунікаційного обладнання. А все тому, що є такий значущий параметр, як форма вихідного сигналу.

Вихідний сигнал

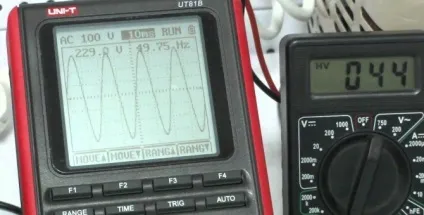

Однією з важливих характеристик джерел безперебійного живлення є тип сигналу, який видається при роботі від батарей. Грубо кажучи, він може мати прямокутну форму (меандр) і форму синусоїди (її також називають чистим або правильної синусоїдою).

На практиці форма вихідного сигналу у вигляді "чистого" меандру не зустрічається через дуже негативного впливу на роботу електрообладнання. Найчастіше замість нього - меандр з паузою (невеликі "сходинки" при зміні полярності сигналу):

Джерела безперебійного живлення з правильною (чистої) синусоїдою (для котлів опалення, серверів)

Зазвичай в назві резервних безперебійників є позначення Back. Найчастіше, якщо перед вами - Back-UPS, можна навіть не сподіватися на синусоїду. Згідно зі схемою, х арактеристик вихідного сигналу при роботі від батарей будуть залежати від інвертора. У недорогих Back-UPS надзвичайно рідко можна зустріти дорогі інвертори з перетворенням напруги в синусоїду.

Серед моделей лінійно-інтерактивних ДБЖ шанс купити бесперебойник c чистої синусоїдою набагато вище. Лінійно-інтерактивні джерела безперебійного живлення часто можна відрізнити за наявністю в назві приставки Smart, хоча останнім часом і моделі Back можуть випускатися з такою схемою роботи. Залишається дивитися. що виробник пише про характеристики вихідного сигналу моделі. ДБЖ з правильною синусоїдою в цьому типі випускають багато провідних виробників - APC, PowerCom і інші.

Джерела безперебійного живлення з правильною (чистої) синусоїдою (для котлів опалення, серверів)
Джерела безперебійного живлення з правильною (чистої) синусоїдою (для котлів опалення, серверів)

У вітчизняних споживачів, завдяки оптимальному співвідношенню ціни і якості, особливо популярні:

  • ДБЖ компанії LogicPower. яка так і назвала відповідну лінійку продукції - лінійно-інтерактивні ДБЖ з правильною синусоїдою.
  • Джерела безперебійного живлення Luxeon.
  • Бесперебойники ProLogix.

Третій вид ДБЖ - з подвійним перетворенням - найдорожчий, але тут ви 100% отримаєте на виході ідеальний синусоїдальний сигнал. До того ж, схема його роботи передбачає роботу інвертора постійно, не тільки під час перемикання на акумулятори:

Це дає додаткові плюшки:

  • відсутність перешкод;
  • практично миттєве перемикання на роботу від батареї;
  • постійну стабілізацію сигналу в реальному часі з мінімальними затримками.

Крім того, онлайновий ДБЖ дозволяє підключати зовнішні батареї і таким чином збільшувати час роботи обладнання при відключенні електроенергії до істотних величин.

Підведемо підсумки

Синусоїда - це форма сигналу (напруги, сили струму), яку видають на виході джерела безперебійного сигналу зі спеціальною модифікацією інвертора. Вона є ідеальною для електрообладнання.

ДБЖ з правильною синусоїдою необхідні для певного типу обладнання. Застосування джерел безперебійного живлення з вихідним сигналом, що не відповідає синусоїді, для такої техніки дуже небажано.

Існує апаратура, яка байдужа до форми напруги, що надходить, в цьому випадку застосування ІБП з чистою синусоїдою необов'язково.

Визначити, чи дає розглянута модель ДБЖ правильну синусоїду, можна: а) по чіткій вказівці на це в технічних характеристиках моделі, б) за значенням коефіцієнта нелінійних спотворень (гармонік).

З правильною синусоїдою бувають ДБЖ лінійно-інтерактивного типу (в повному обсязі) і онлайн (все). Серед недорогих резервних Back-UPS такі бесперебойники зустрічаються надзвичайно рідко.
