Сучасний упорядкована ділянка з комфортним будинком / котеджем і другорядними будівлями навряд чи можна уявити без системи відводу надлишкових вод. Дренажна система своїми руками будується без проблем, за умови, що Ви прочитаєте цю статтю.

Чи знайома вам ситуація, коли після зливи або під час танення снігу на присадибній ділянці довго стоять глибокі калюжі, підтоплено льох, сиреет цоколь будівлі, вимиваються родючі грунти. А тріщини в фундаменті і стінах будівлі бачили?

Коли сира від дощів або паводка грунт прихоплюється морозом, вона піддається пристойним навантажень по зсуву і випучіванію в різних напрямках. Уникнути руйнівних дій стихії можна елементарно - побудувавши дренажну систему.

Побудувати дренажну систему можна:

• Підручними засобами і матеріалами.
• Фабричними сучасними матеріалами: наймаючи бригаду будівельників або своїми силами.

Оскільки ми поставили собі за мету заощадити на бригаді, не втративши при цьому в якості, розглянемо як правильно зробити дренаж своїми силами

• З підручних матеріалів.
• З спеціально виготовлених матеріалів.

Заощаджуємо на матеріалі

Припустимо, Вам потрібно зробити дренаж садової ділянки своїми руками. Для початку зробимо підготовчі роботи.

По периметру будівлі на відстані 2-5 метрів від фундаменту викопуємо траншею шириною 0,5 метра і глибиною, рівній рівню підошви фундаменту. Вибираємо найвищу точку по природному рівню грунту і найнижчу.

Рівень найнижчої точки робимо менше на таку величину: на погонний метр жолоба нахил складає 1-1,5 см. Приблизна схема пристрою дренажу вказана на малюнку.

Схема дренажної траншеї

Вода відводиться в місцеву водостічну канаву, водойма або просто по схилу якомога далі.

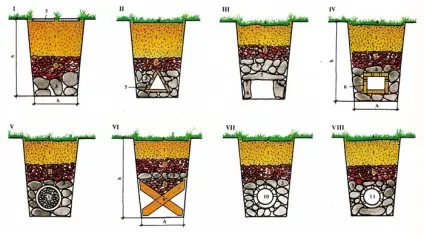

Траншеї для води називаються дренамі. Своїми руками дренаж виготовляється в безлічі варіантів (див. Рис.)

Різні варіанти дрен з підручних матеріалів

Розглянемо їх докладніше.

У всіх варіантах присутні:

1. Пісок.
2. Дрібний щебінь.
3. Крупний щебінь (не менше 50 мм).
4. Дерн.

Тепер розглянемо кожну конструкцію окремо (див. Малюнок вище):

1. Найпростіший варіант. Через пористості конструкції вода, потрапляючи в дрену, самопливом йде на стік. Щоб конструкція не ущільнився, зверху на дерен кладуть залізобетонні плити (5).
2. Будується така собі трикутна конструкція з ж / б плит (5), через яку стоки йдуть по дрену.
3. Схожа конструкція, але вже П-образна, з антисептованих перфорованих дощок (6) або великих каменів (7).
4. Споруджений з дощок (6) канал, оточений великим щебенем.
5. Несучою конструкцією для стоків виступає фашина (8). Для цього беруть гілки берези, дуба, вільхи, ліщини, хвойних дерев. З гілок формуються пучки (фашини) таким чином: в середину кладуть більш товсті гілки, по краях - довше тонкі; ширина пучка не менше 25 см; вся фашина в'яжеться цілісно, ​​не окремими снопами, зростанням гілок в сторону зливу, спочатку вкладаючись на землі біля траншеї, міцно перев'язуючи мотузкою або дротом. Бажано обкласти фашина мохом.
6. Пропускна здатність забезпечується козлами з брусків (9).
7. Несучим жолобом виступає перфорована асбестоцементная труба (10).
8. Або перфорована керамічна труба.

З такою конструкцією вода не буде накопичуватися в грунті, а буде йти далі по природному ухилу. Фундамент також буде врятований.

Використовуємо спеціальні матеріали

Пристрій дренажу на ділянці своїми руками зручніше і надійніше виконувати з каналізаційних і спеціальних дренажних труб.

Дренажні системи поділені на:

• Лінійна система.
• Контурна система.

З лінійної системою дренажу ми познайомилися в минулому розділі. Рамка дренажних труб по периметру будинку цілком захистить від руйнування фундаменту і відведе воду з-під ніг. Причому труба буває з фільтром і без фільтра. Фільтр оберігає отвори від засмічення, продовжуючи термін служби системи.

Труба без фільтра

Труба з фільтром

Укладання дренажної труби проводиться по периметру будівлі в грунт не вище підошви фундаменту, нахил труби для стоку вод співвідноситься з природним ухилом ландшафту місцевості.

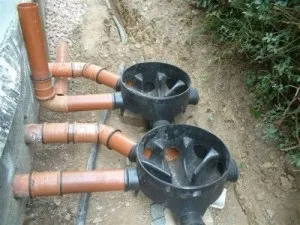

По кутах периметра системи рекомендовано встановлювати дренажні колодязі з пескосборнікамі для обслуговування дренажної системи. Потім зібрана вода прямує в дощеприймальними колодязь.

Порада: дренажні колодязі корисні ще тим, що показують Вам рівень грунтових вод.

Дренажна рамка з випуском

Контурна система дренажу дачної ділянки дренирует ширшу площу ділянки. Будується, якщо є така необхідність.

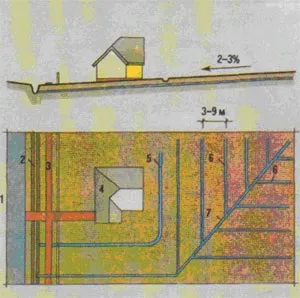

Така система дозволяє відводити воду не тільки від фундаменту, але з ділянки, перешкоджаючи розмиття родючих грунтів, підтоплення тротуарних доріжок. На малюнку 1 - дорога, 2 - стічна канава, 3 - тротуарні доріжки, 4 - будинок, 5 - водовідведення, 6 - дрени, 7 - колектор дрен.

дощовий дренаж

Побудувати дренажні системи своїми руками рекомендується також для прийому дощової води, що тече з даху по дощовим трубах.

Для цього ставиться точковий водовідведення по периметру будівлі з виходом під зливну трубу

Для відводу дощової води часто будують додатковий поверхневий дренаж. Це додатковий жолоб по периметру будівлі біля фундаменту, накритий гратами, який відводить потоки води від фундаменту будинку і прилеглої території.

Загальна картина поверхневого дренажу виглядає таким чином

Загальний вигляд поверхневого дренажу

Далі стоки з поверхневого контуру потрапляють в загальну дренажну систему. в яку сходяться сливи всіх інших контурів, і виводяться або в дренажний басейн, або за межі ділянки, або в центральну ливневку.

Система дренажу на ділянці

Порада: в разі, якщо Ваш ділянку абсолютно без нахилу, поблизу немає ні зливний канави, ні міський / сільській ливневки, рекомендується поставити насосну станцію. Використовуватися вона буде лише у випадках сильних дощів або сильних паводкових підтоплень. Це єдиний спосіб швидко вивести велику кількість води, яка не йде самопливом.

Загальна картина водовідведення може виглядати таким чином

Дренажна система - вид зверху

Як бачите, дренаж своїми руками виконати не складно. Однак, при великій площі дреніруємой ділянки, із застосуванням насосної станції, зводячи складну дренажну систему, що сполучає поверхневу і глибинну дренажні системи, необхідно зробити досить складний робочий проект. І без фахівця, в цьому випадку, буде не просто.
