Дренажна канава, ухил канави

Канави - це лінійні виїмки грунту уздовж доріг, будівельних майданчиків або окремих земельних ділянок. Такі канави часто називають водовідвідних або дренажними. Їх основне завдання виробляти осушення доріг, доріжок або ділянок. Дренажні або водовідвідні канави використовуються при глибині залягання горизонту грунтових вод до 2 метрів. Якщо канави перехоплюють і відводять воду, що надходить з вишерасположенной території, то таку дренажну канаву називають нагірній. Якщо дренажні канави розташовуються уздовж всіх кордонів ділянки або дороги, то такі канави називаються кюветами. Якщо ділянку або дорога мають поруч цілорічний потік грунтових вод, то водовідведення здійснюється каналами в закритих лотках. Дренажні канави розташовуються з боку припливу грунтових вод. На болоті (торф'яні грунти) дренажні канави плануються по обидва боки дороги і з усіх строн від дреніруємой ділянки. При глинистих ґрунтах найменші ухили дренажів приймаються рівними 2 ‰ (2 проміле - тобто ухил 2 см на 10 метрів), а при піщаних грунтах - 3 ‰. [За даними СП 104-34-96 і Посібники до СНиП 2.05.07-85 2.229].

Для дренажних канав (кюветів) біля автомобільних доріг дно дренажних канав має мати поздовжній ухил не менше 5 ‰, і у виняткових випадках - не менше 3 ‰. При неможливості забезпечення допустимих ухилів слід передбачати швидкотоки, перепади і водобійні колодязі. Якщо при проектуванні поздовжнього профілю дренажних канав топографічні умови місцевості не дозволяють витримати один і той же поздовжній ухил, слід призначати круті схили на коротких ділянках з відповідним типом кріплення або влаштовувати між ними вставки з ухилами, що не вимагають укріплень. Мінімальна допускається швидкість течії води за умовами недопущення замулювання канав 0,25 - 0,30 м / с (для канав, які не мають зміцнення і не покритих рослинністю).

Вся система поверхневого недосконалого дренажу територій, крім пристрою власне дренажних канав, включає в себе планування території і пристрій випарних басейнів або поглинаючих колодязів. Не допускається проектувати випуск атмосферних вод з кюветів і дренажних канав в:
- водотоки, що протікають в межах населеного пункту і мають швидкість течії менше 5 см / с і витрата менше 1 м 3 / добу;
- непротічні ставки;
- водойми в місцях, спеціально відведених під пляжі;
- рибні ставки (без спеціального дозволу);
- замкнуті лощини і низини, які схильні до заболочування;
- Розмиті яри без спеціального зміцнення їх русел і берегів;
- заболочені заплави річок. [Пункт 2.194 Посібники до СНиП 2.05.07-85]
У місцях виходу видатків на схили ярів і низин водовідвідні пристрої необхідно прокладати в сторону від земляного полотна та передбачати їх зміцнення. Сполучення водовідвідних канав з руслом видатків слід проектувати з виконанням наступних умов:
в місці сполучення канаву направляти за течією водотоку;
- кут між осями канави і водотоку призначати не більше 45 °;
- зміна напрямку канави проектувати плавним по кривій радіусом не менше 5 м, а на ділянках підходів до перепадів, швидкотоків і штучних спорудах - не менше 10 м.
- висотна відмітка гирла - випуску води з канави або лотка повинна бути нижче позначки бровки земляного полотна не менше ніж на 1 м.

Крутизна схилів кюветів з боку дороги повинна складати 1. 1,5 (1 частина по вертикалі до 1,5 частини по горизонталі). Глибину кюветів слід приймати не менше 0,6 м, а ширину по дну - 0,4 м. Для районів з сухим кліматом може бути зменшена глибину кюветів до 0,4 м. На болотах глибина і ширина дна кювету повинна бути не менше 0,8 метра (а на болотах з аморфним мулом або сапропелем - 2 метри). Кювети слід проектувати, як правило, трапецієподібного поперечного профілю, а при відповідному обгрунтуванні - полуциркульного профілю.

Мінімальні розміри та інші параметри водовідвідних пристроїв слід призначати на основі гідравлічних розрахунків, але не менше значень в таблиці нижче [Таблиця №20, пункт 2.190 Посібник до СНиП 2.05.07-85].

Таблиця. Мінімальні розміри дренажних канав для різних ґрунтових умов

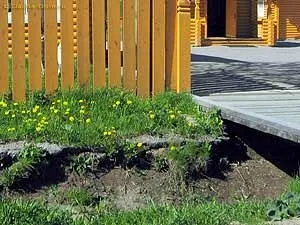

Майже кожна українська дренажна канава схожа на цю: неоформлені і незакріплені укоси і поросль дикоростучих трав.

Однак біля будинку, де господар поважає і себе, і проходять повз людей, дренажна або водовідвідних канава може виглядати зовсім інакше. Канаву теж можна зробити красивою!

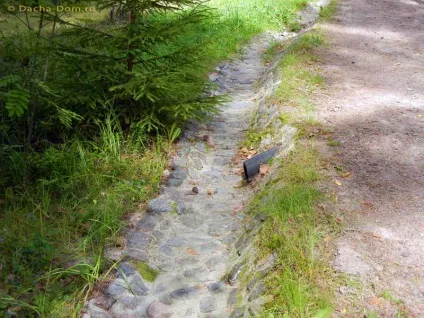

Мощення каменем - один із способів зміцнити укоси водовідвідної канави і надати їй естетичний вигляд.

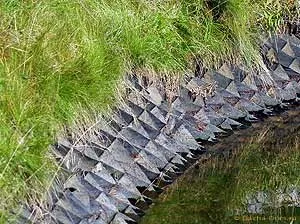

На сипучих і незв'язних грунтах з великими кутами ухилів потрібно зміцнювати укоси дренажних канав. На допомогу в зміцненні грунту укосів канави приходить георешетка. Георешетка на схилах закріплюється сталевими або пластиковими милицями, засипається дренажним шаром піску і родючим грунтом в який висаджуються насіння дикорослих (газонних) трав.

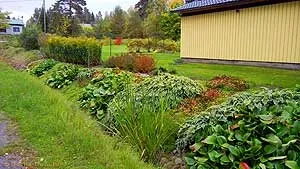

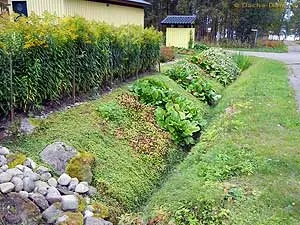

Дренажна канава являє собою протяжну виїмку в грунті біля дороги. Щоб піти від монотонності домінуючою протяжності дренажної канави, умілий ландшафтний дизайнер створює ритм, розбиваючи канаву на ділянки з різними текстурами і кольорами. Навіть зелена огорожа закриває лише частину ділянки, щоб не створювати всередині надмірно похмуру атмосферу. До речі, ця зелена огорожа влаштована з солидаго - невибагливого багатолітника з прерій Північної Америки.

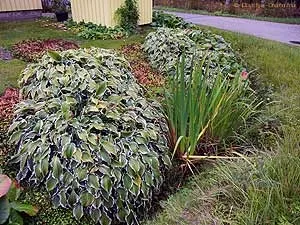

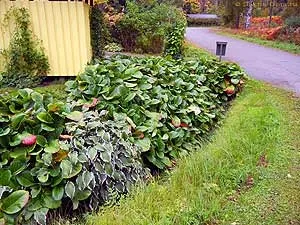

Зелені домінанти укосів дренажної канави виконані з багаторічників бадана і хости типу Альба Варієгата.

Ще однією домінантою оформлення дренажної канави служить рогіз вузьколистий, більш відомий в народі під неправильною назвою "очерет". Рогіз розбавляє стрімкими вертикалями листя площині і округлості посадок на схилах дренажної канави.

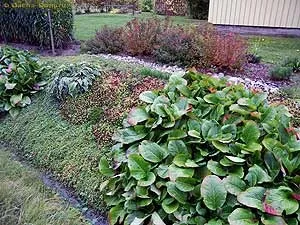

Фоном для плям посадок уздовж укосів дренажної канави послужить почвопокровнікі: наприклад, живучка.
