Розібравши зарядний пристрій, стало ясно, що всередині найпростіша схема з трансформатора і випрямляча. У док-станції все було ще гірше. Індикаторний світлодіод і невелика схема на одному транзисторі, яка відповідає тільки за спрацьовування індикатора, коли в док-станцію вставлений акб.
Ніяких вузлів контролю заряду і автовідключення, тільки блок живлення, який буде заряджати нескінченно довго, поки останній не вийде з ладу.
Давайте доопрацюємо цей пристрій, додавши систему стабілізації напруги і обмеження струму заряду. Акумулятор на 18 вольт, нікель-кадмієвий з ємністю в 1200 міліампер годин. Ефективний струм заряду для такого акб не більше 120 міліампер. Заряджатися буде довго, але зате безпечно.
Давайте спочатку розберемося, що нам дасть таке доопрацювання. Знаючи напругу зарядженого акумулятора, ми виставимо на виході зарядника саме цю напругу. І коли акумуляторної батареї наближається до потрібного рівня, струм заряду знизиться до 0. Процес припиниться, а стабілізація струму дозволить заряджати акумулятор максимальним струмом не більше 120 міліампер незалежно від того, наскільки розряджений останній. Іншими словами ми автоматизуємо процес заряду, а також додамо індикаторний світлодіод, який буде горіти в процесі заряду і згасне в кінці процесу.
Всі потрібні радіодеталі можна придбати дешево - в цьому китайському магазині. Плагін на браузер для економії в ньому: 7% -15% з покупок.
Схема вузла.

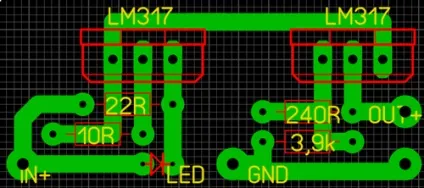

Схема такого вузла дуже проста і легко можна реалізувати. Витрати всього на 1 долар. Дві мікросхеми lm317. Перша включена по схемі стабілізатора струму, друга стабілізує вихідну напругу.
Отже, ми знаємо, що за схемою буде протікати струм близько 120 міліампер. Це не дуже великий струм, тому на мікросхему не потрібно встановлювати тепловідвід. Працює така система досить просто. Під час зарядки утворюється падіння напруги на резисторі r1, якого вистачить для того, щоб висвічується світлодіод і в міру заряду струм в ланцюзі буде падати. Після деякої величини падіння напруги на транзисторі буде недостатнє світлодіод просто потухне. Резистор r2 задає максимальний струм. Його бажано взяти на 0,5 ват. Хоча можна і на 0,25 ват. За цим посиланням можна завантажити програму для розрахунку мікросхеми 18.
Даний резистор має опір близько 10 ом, що відповідає зарядного струму 120 міліампер. Друга частина являє собою пороговий вузол. Він стабілізує напруга; вихідна напруга задається шляхом підбору резисторів r3, r4. Для найбільш точного налаштування дільник можна замінити на багатооборотний резистор на 10 кіло.
Напруга на виході не переробленого зарядного пристрою становила близько 26 вольт, при тому, що перевірка здійснювалася при 3 ватний навантаження. Акумулятор, як уже вище було сказано, на 18 вольт. Всередині 15 нікель-кадмієвих банок на 1,2 вольта. Напруга повністю зарядженого акумулятора становить близько 20,5 вольт. Тобто на виході нашого вузла нам потрібно виставити напругу в межах 21 вольта.
Тепер перевіримо зібраний блок. Як видно, навіть при закороченном виході струм не буде більше 130 міліампер. І це незалежно від напруги на вході, тобто обмеження струму працює як треба. Монтуємо зібрану плату в док-станцію. Як індикатор закінчення заряду поставимо рідний світлодіод док-станції, а плата з транзистором більше не потрібна.
Вихідна напруга теж в межах встановленого. Тепер можна підключити акумулятор. Світлодіод загорівся, пішла зарядка, будемо чекати завершення процесу. У підсумку можна з упевненістю сказати що ми однозначно поліпшили цю зарядку. Акумулятор не нагрівається, а головне його можна заряджати скільки завгодно, оскільки пристрій автоматично відключається, коли акумулятор буде повністю заряджений.
